🕘1. 概述

5G基站系统完成安装后，将进入开通调测流程。5G基站开通与调测是开展5G网络业务的前提，也是打开5G系统功能

的钥匙。

5G基站开通调测的目标：

- 是完成5G逻辑小区的建立。逻辑小区正常建立的前提是本地小区正常建立。本地小区正常建立的前提是传输资源具

备、基带资源准备完毕、射频资源具备和时钟资源可用。开通调测工具的使用对开通与调测工作的进行至关重要，常

用的开通调测工具是LMT和Wireshark。

5G基站开通调测的过程：

- 5G基站开通准备、5G基站开通流程、SA基站开通、NSA基站开通和开通后的基站状态核查，重点介绍LMT和

Wireshark的使用方法。

🕘 2. 5G基站开通与调测基础

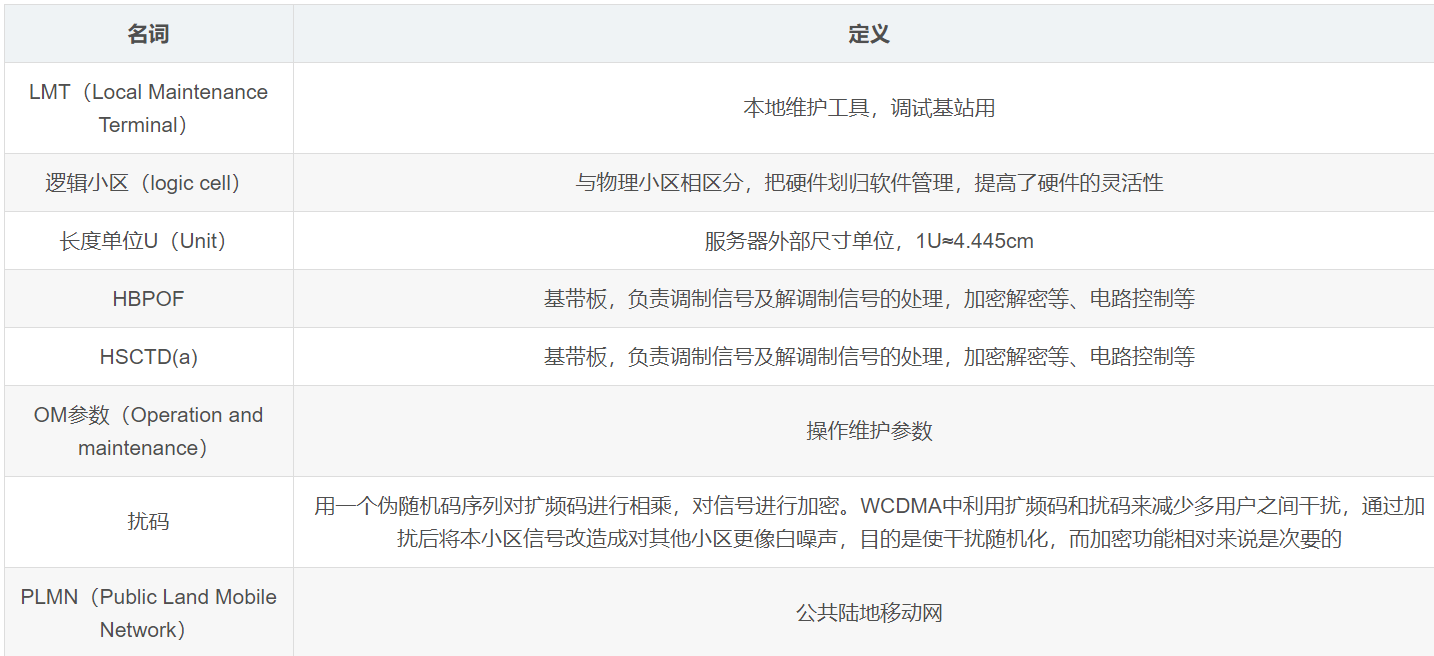

5G基站的开通与调测需要协同接入网、传输网和核心网多个方面的资源。在SA场景下，5G基站系统通常由BBU+AAU

构成。由前述内容可知，大唐移动的BBU产品分为两种产品形态：EMB6116和EMB6216。下面以EMB6216为例进行

描述。同时，区分不同的运营商，将开通场景进一步细化为移动运营商场景和电联（电信和联通）运营商场景。在上

述前提下，对5G系统配置说明如下。

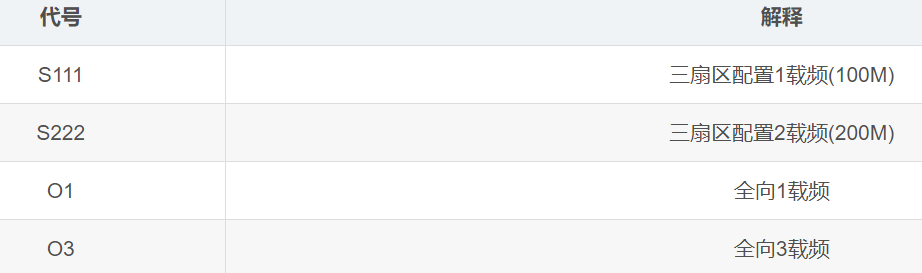

s :Sectorized 定向

o :Omni—directional 全向

部署3个120°的AAU和部署一个全向的AAU的区别。

🕘 2.1 3.5GHz单模100MHz配置（S111）

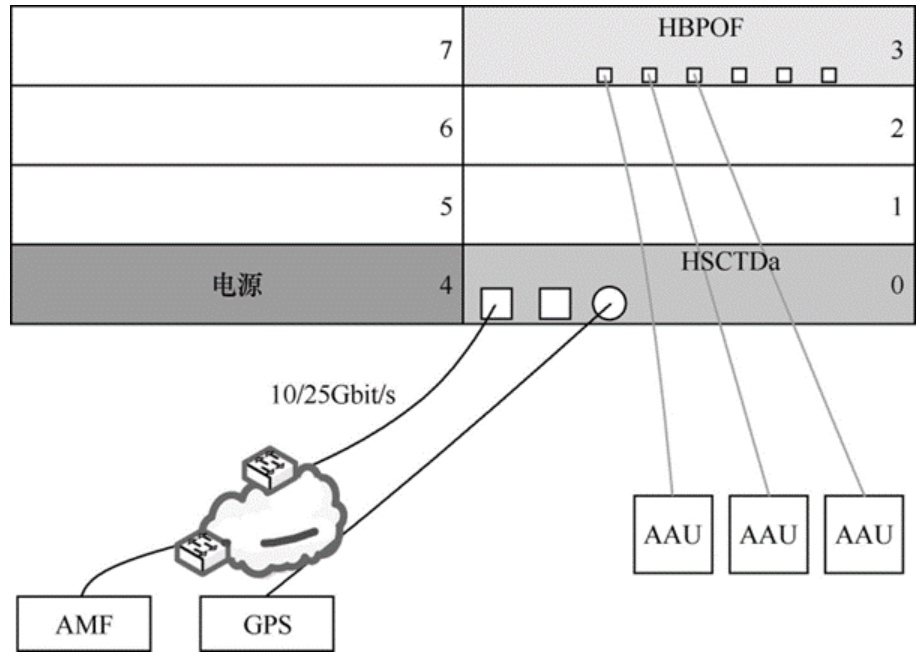

该场景通常应用于电联网络，其5G系统配置如下图所示。

- 每个AAU建立1个100MHz NR小区。

- 插1块HBPOF基带板，支持3个100MHz 64通道NR小区。

- 大唐移动3.5GHz频段64TR AAU包括TDAU5164N78-a、TDAU5364N78。

🕘 2.2 3.5GHz单模100MHz配置（S111111）

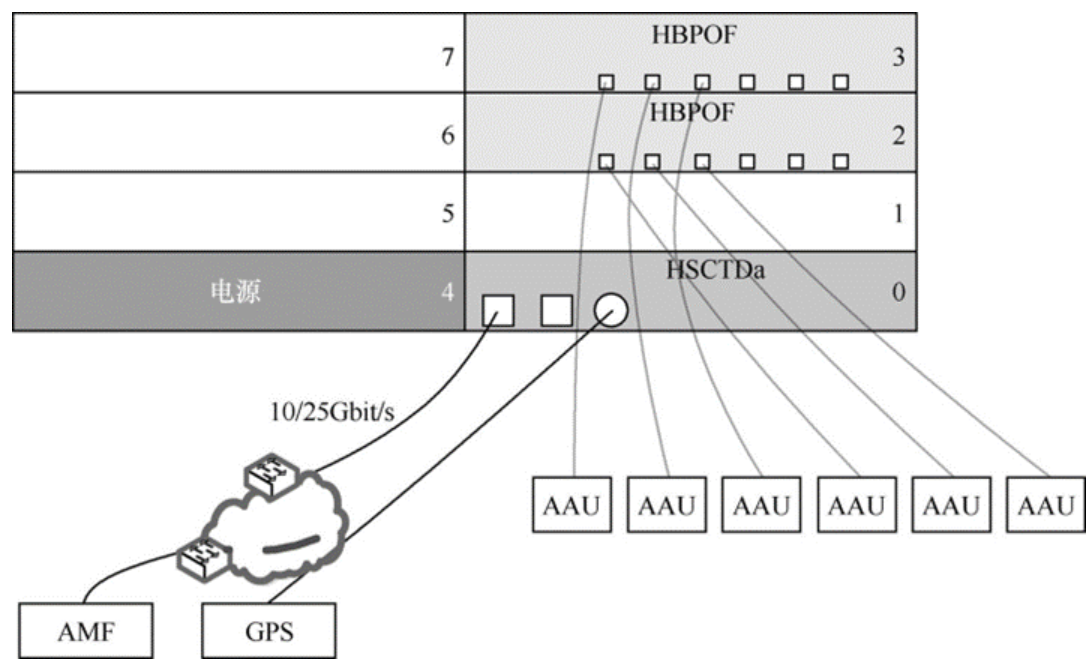

该场景通常应用于电联网络，其5G系统配置如下图所示。

- 每个AAU建立1个100MHz NR小区。

- 插2块HBPOF基带板，每块支持3个100MHz 64通道NR小区。

- 大唐移动3.5GHz频段64TR AAU包括TDAU5164N78-a、TDAU5364N78。

🕘 2.3 3.5GHz单模200MHz配置（S222）

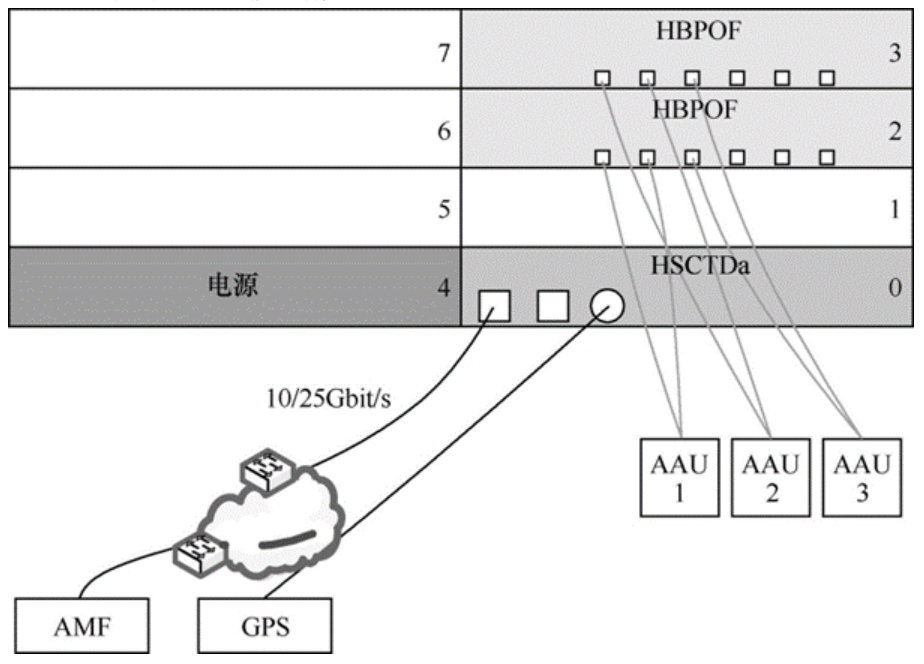

该场景通常应用于电联移网络，其5G系统配置如下图所示。

- 每个AAU建立2个100MHz NR小区。

-插2块HBPOF基带板，支持6个100MHz 64通道NR小区。

-AAU1和AAU2分别通过2×25Gbit/s光口连接同一块HBPOF板。

-AAU3通过1×25Gbit/s光口分别连接槽位2和3的HBPOF各1个25Gbit/s光口，需要在槽位2和3各建一个小区。

- 槽位1＆5、槽位6＆7可以再接2组AAU，最大共支持9个AAU接入。

-针对每个AAU，要支持2×100MHz的载波聚合，其中AAU1和AAU2是板内载波聚合，AAU3是板间载波聚合。

🕘 2.4 2.6GHz单模100MHz S111

其5G系统配置如下图所示。

- 每个AAU建立1个100MHz NR小区。

-插1块HBPOF基带板，支持3个100MHz＆64通道NR小区。

-HBPOF可以插在1、2、3、5、6、7任意槽位。

-每个AAU通过1×25Gbit/s光口连接HBPOF板。

-槽位1、2、3、5、6、7插满6块基带板，最大支持18个100MHz NR小区。

针对移动市场，32TR AAU主要包括TDAU5132N41，64TR AAU主要包括TDAU5364N41和TDAU5264N41；

针对电联市场，32TR AAU主要包括TDAU5232N78，64TR AAU主要包括TDAU5264N78和TDAU5364N78。

🕒 3. 5G基站开通与调测流程

- 开通准备：硬件、软件、上电前检查、连接基站；

- 开通调测：配置文件制作、基站版本升级、配置文件下载、开通状态查询；

- 联调测试：NG联调、故障排查、业务验证。

🕘 3.1 5G基站开通准备

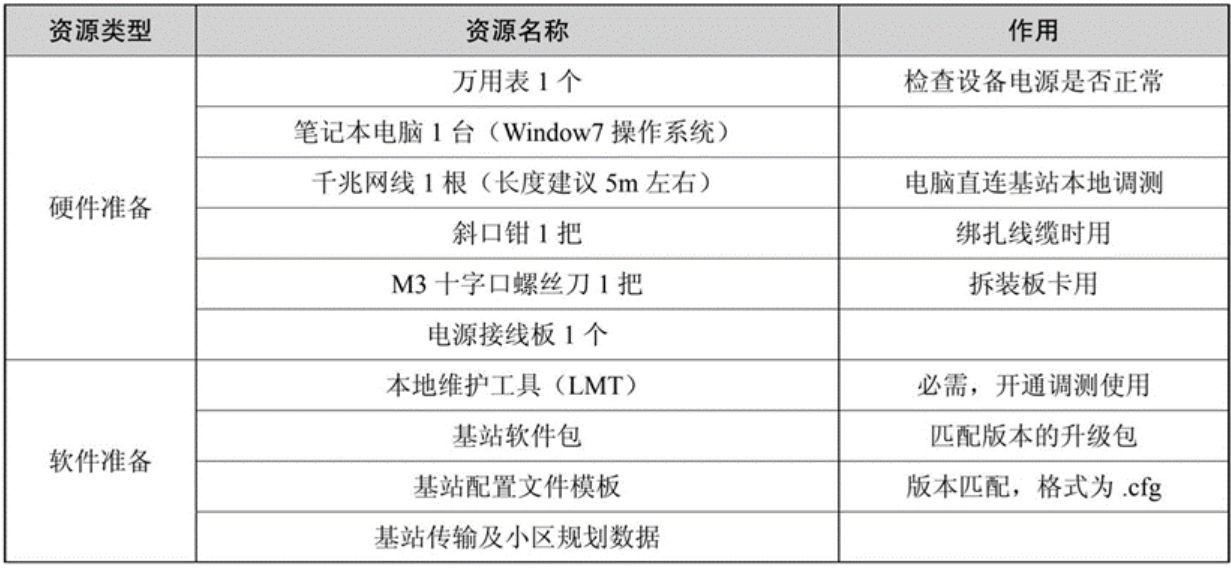

5G基站开通准备所需资源的名称和作用：

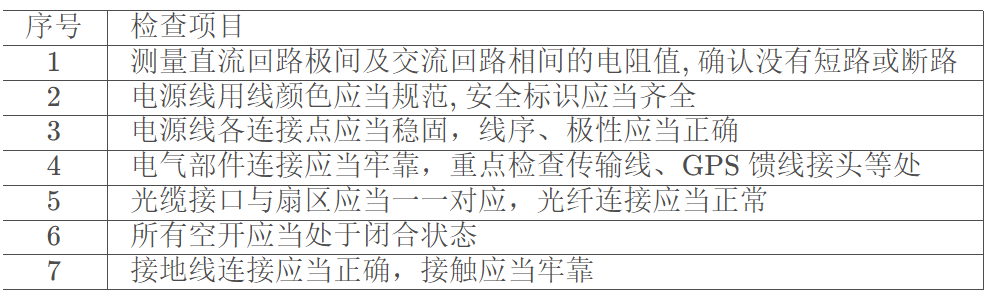

设备开通前检查：

🕘 3.2 5G基站开通调测流程

基站开通简要步骤：

1）打开电脑LMT，连接BBU的主控板（HSCTD或HSCTDa）。

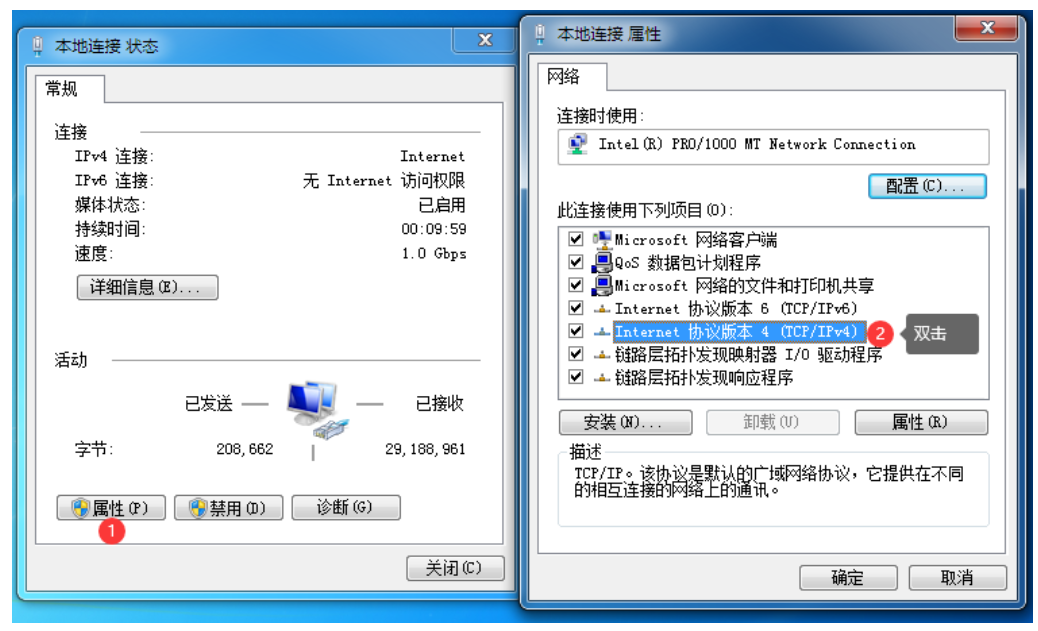

2）配置IPv4地址为172.27.245.100，子网掩码255.255.255.0。

3）登录LMT客户端，账号administrator，密码111111。

4）主控板上电。

5）连接5G设备，升级BBU版本，拖拽配置文件(.cfg)，生成动态配置文件复位基站

6）接入AAU，升级AAU包，建立本地小区。

7）查询基站状态，进行业务验证。

注意：进入LMT软件后，会出现两个插件工具，分别是LmtAgent和FTPServer，分别用于网卡监听和文件传输，这两

个插件不得关闭（最小化即可）

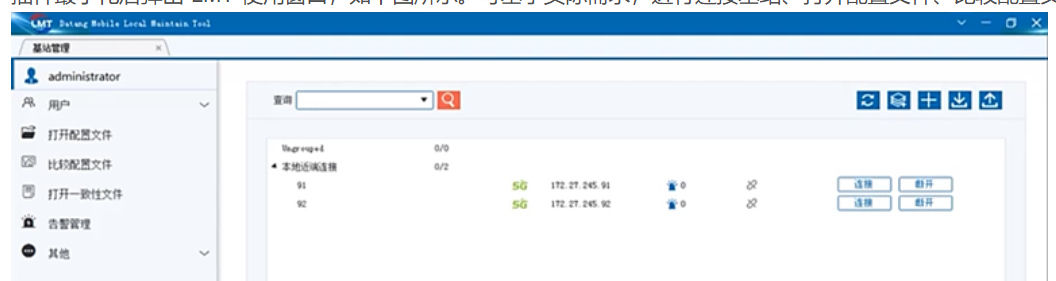

插件最小化后弹出“LMT”使用窗口，如下图所示。可基于实际需求，进行连接基站、打开配置文件、比较配置文件等操

选择基站IP地址。通常主控板放置在0槽位，此时使用IP地址172.27.245.91，之后单击“连接”和“跳转”，即可连接5G设

开通过程中，需要重点关注以下内容：

- LMT的版本要与基站使用的软件版本匹配：

使用安装版本LMT，LMT版本要与基站版本匹配，升级前使用原版本LMT，升级后重新安装为新版本LMT（NR侧必须

使用NR侧工具）。在升级完新版本，或者登录新版本时，可以给LMT软件添加目标版本的lm.dtz文件，然后就可以登

录目标站点了。

- BBU与AAU开通时间：

完成BBU与AAU版本下载、系统同步、复位操作后，处理器启动并进入正常运行状态，总用时大约为几分钟。在此过

程中，需要保证基站电源不被中断。

- 开通双模基站时，需要先进行5G开通调测。

🕘 3.3 5G SA基站开通调测

🕤 3.3.1 配置文件制作

配置文件制作需要提前获取规划协商参数表，5G基站开通与调测基站及小区个性参数一览表如下所示。

序号参数类别参数名称修改原则（参数对应项）参数节点位置注意事项

1 基站基本信息基站物理ID 基站ID gNB基站必改

2 基站基本信息设备友好名基站名称gNB基站必改

3 基站基本信息gNB全球ID 基站ID gNB基站必改

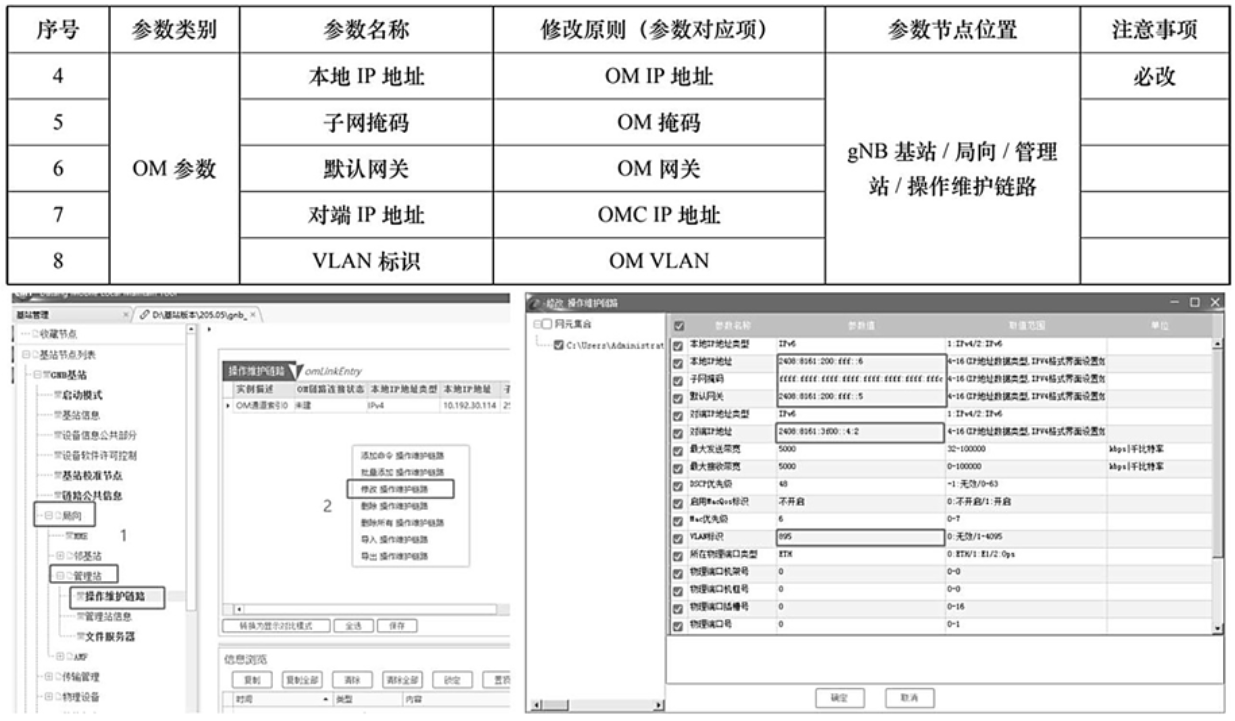

4 OM参数本地IP地址OM IP地址gNB基站/局向/管理站/操作维护链路必改

5 OM参数子网掩码OM掩码gNB基站/局向/管理站/操作维护链路

6 OM参数默认网关OM网关gNB基站/局向/管理站/操作维护链路

7 OM参数对端IP地址OMC IP地址gNB基站/局向/管理站/操作维护链路

8 OM参数VLAN标识OM VLANgNB基站/局向/管理站/操作维护链路

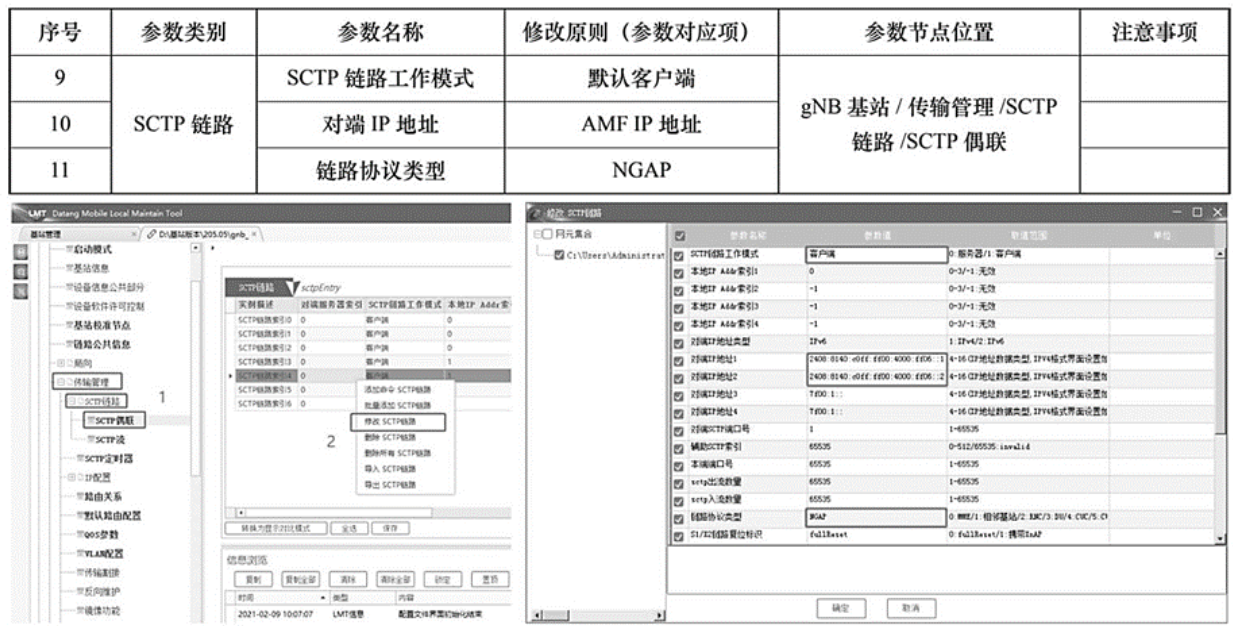

9 SCTP链路SCTP链路工作模式默认客户端gNB基站/传输管理/STCP链路/STCP偶联

10SCTP链路对端IP地址AMF IP地址gNB基站/传输管理/STCP链路/STCP偶联

11SCTP链路链路协议类型NGAP gNB基站/传输管理/STCP链路/STCP偶联

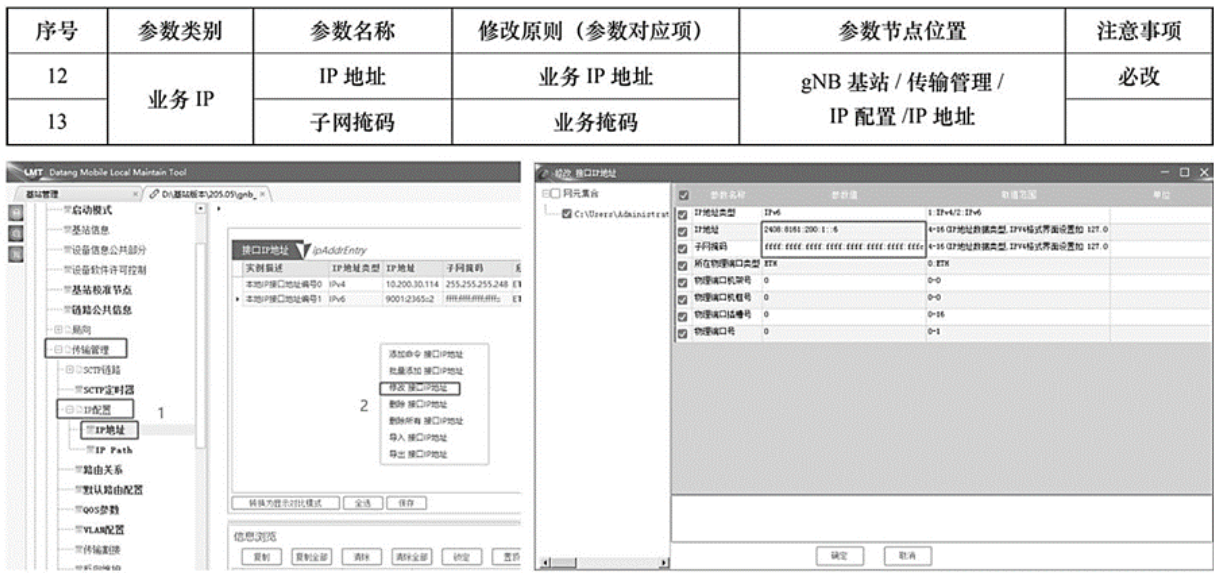

12业务IP IP地址业务IP地址gNB基站/传输管理/IP配置/IP地址必改

13业务IP 子网掩码业务掩码gNB基站/传输管理/IP配置/IP地址

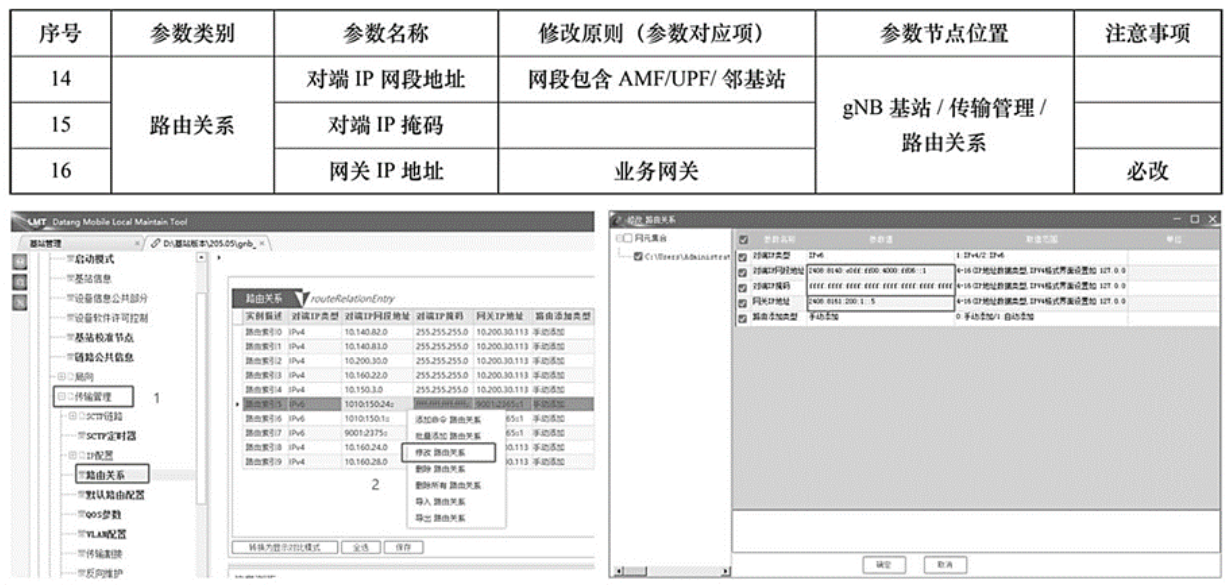

14路由关系对段IP网段地址网段包含AMF/UPF/邻基站gNB基站/传输管理/路由关系

15路由关系对段IP掩码无gNB基站/传输管理/路由关系

16网关IP地址网关IP地址业务网关gNB基站/传输管理/路由关系必改

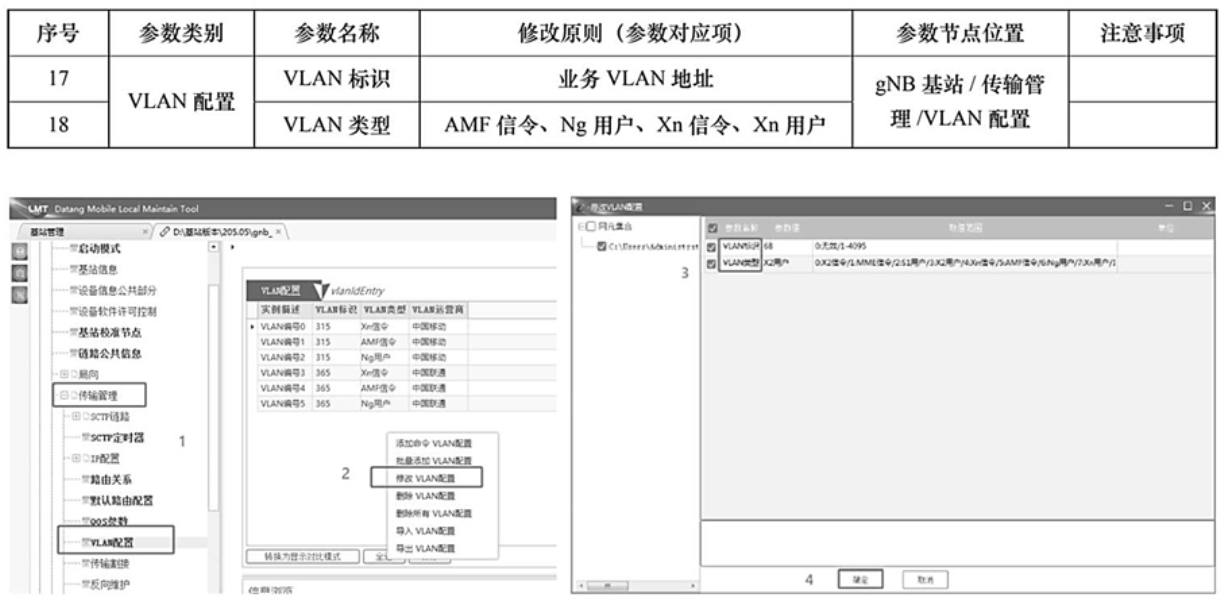

17VLAN配置VLAN标识业务VLAN地址gNB基站/传输管理/VLAN配置

18VLAN配置VLAN类型AMF信令、Ng用户、Xn信令、Xn用户gNB基站/传输管理/VLAN配置

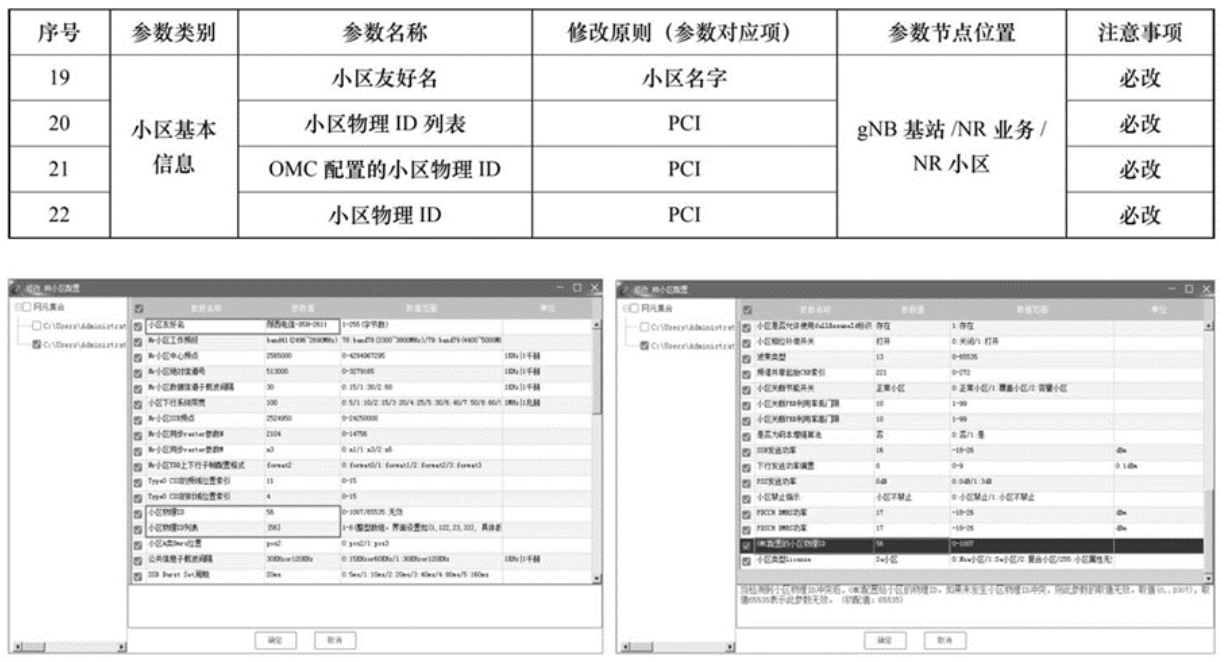

19小区基本信息小区友好名小区名字gNB基站/NR业务/NR小区必改

20小区基本信息小区物理ID列表PCI gNB基站/NR业务/NR小区必改

21小区基本信息OMC配置的小区物理ID PCI gNB基站/NR业务/NR小区必改

22小区基本信息小区物理ID PCI gNB基站/NR业务/NR小区必改

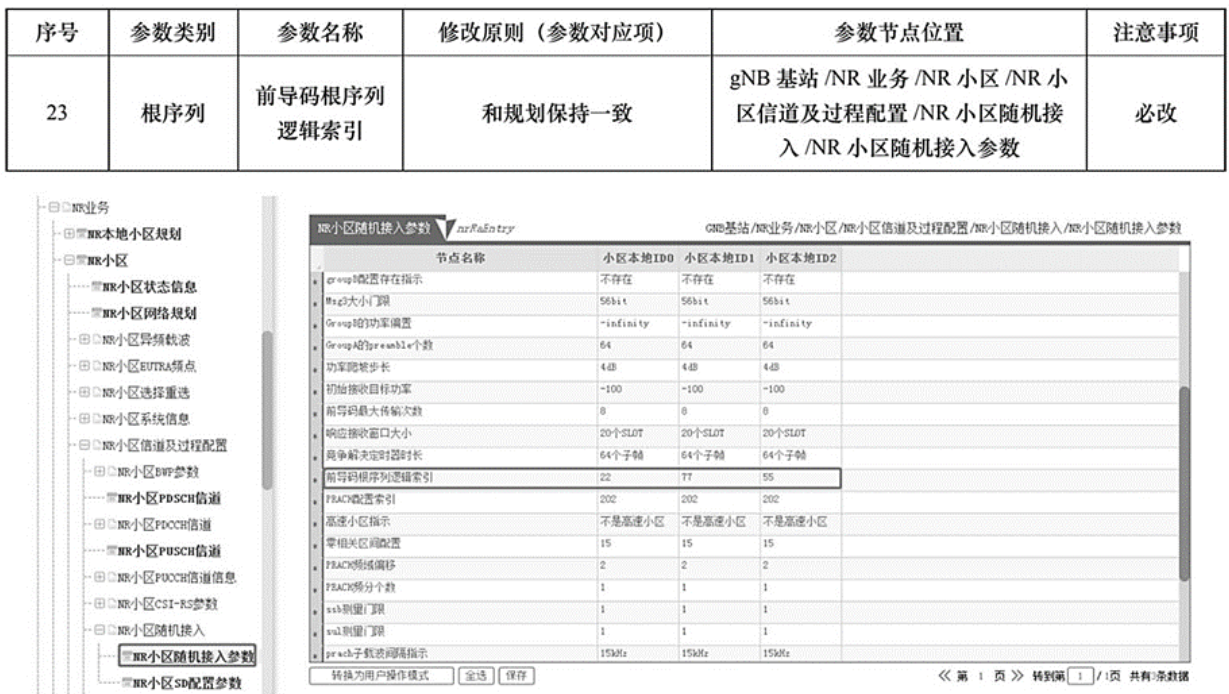

23根序列前导码根序列逻辑索引和规划保持一致gNB基站/NR业务/NR小区/NR小区信道及过程配置/NR小区随

机接入/NR小区随机接入参数必改

24扰码PDSCH数据部分扰码PCI gNB基站/NR业务/NR小区/NR小区信道及过程配置/NR小区PDSCH信道必改

25扰码PDSCH DMRS扰码0 PCI gNB基站/NR业务/NR小区/NR小区信道及过程配置/NR小区PDSCH信道必改

26扰码PDSCH DMRS扰码1 PCI gNB基站/NR业务/NR小区/NR小区信道及过程配置/NR小区PDSCH信道必改

27扰码PDSCH 数据部分扰码PCI gNB基站/NR业务/NR小区/NR小区信道及过程配置/NR小区PDSCH信道必改

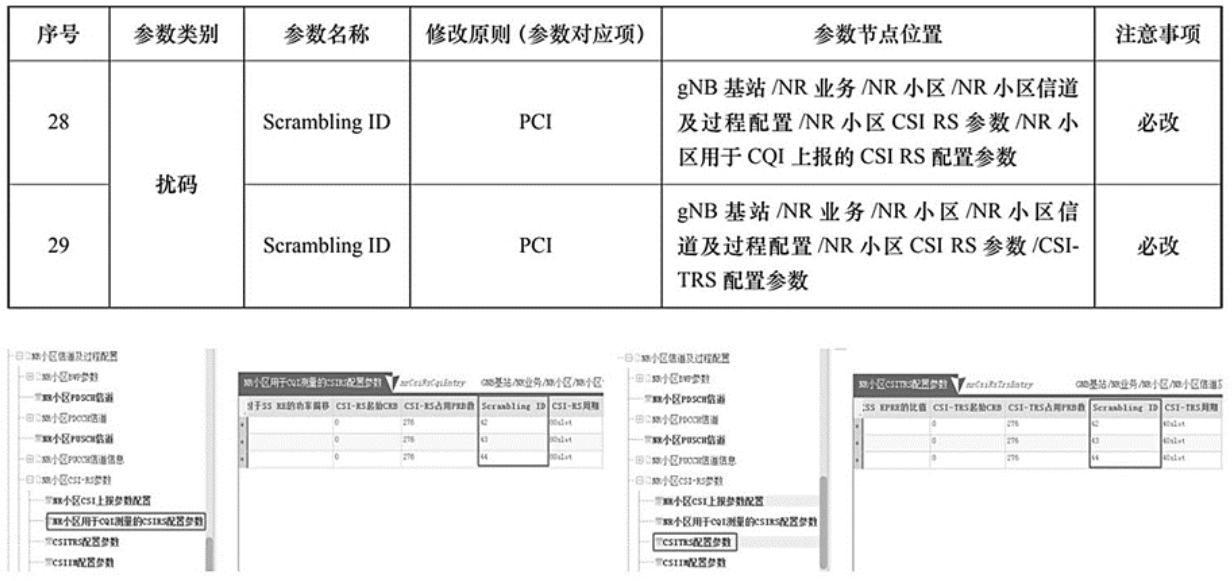

28扰码Scrambling ID PCI gNB基站/NR业务/NR小区/NR小区信道及过程配置/NR小区CSI RS参数/NR小区用于

CQI上报的CSIRS配置参数必改

29扰码Scrambling ID PCI gNB基站/NR业务/NR小区/NR小区信道及过程配置/NR小区CSI RS参数/的CSIRS配置参

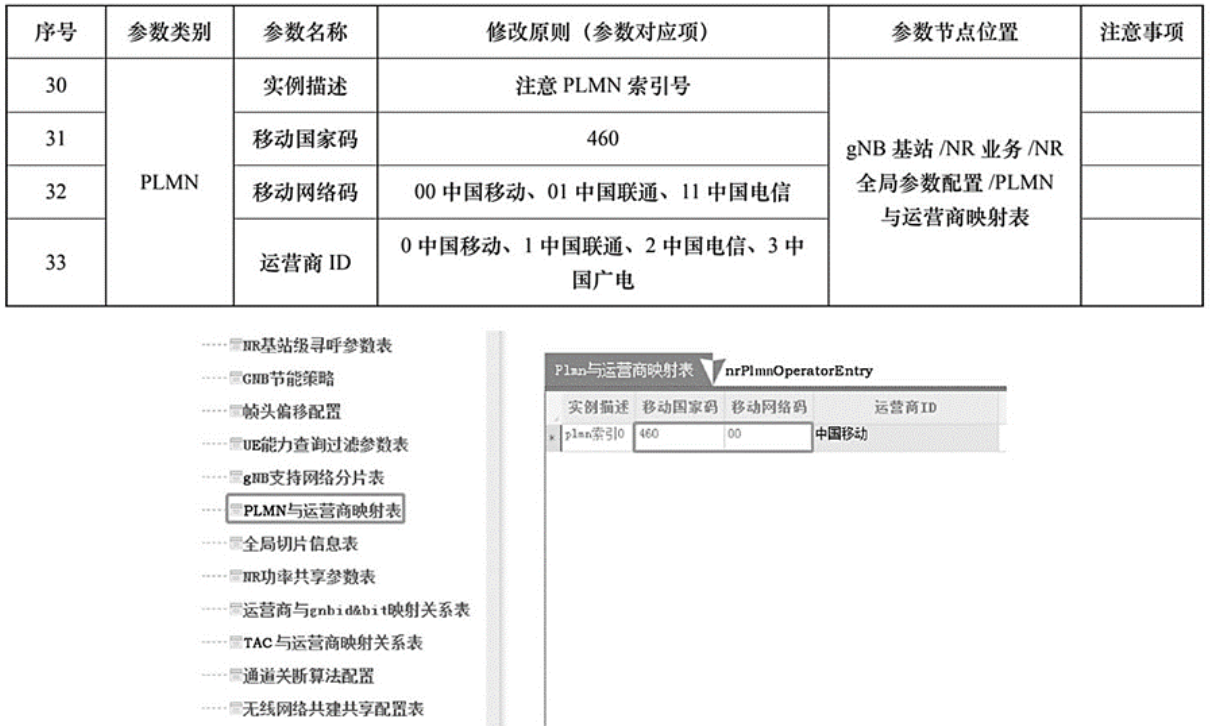

30PLMN 实例描述注意PLMN索引号gNB基站/NR业务/NR全局参数配置/PLMN与运营商映射表

31PLMN 移动国家码460 gNB基站/NR业务/NR全局参数配置/PLMN与运营商映射表

32PLMN 移动网络码00移动、01联通、11电信gNB基站/NR业务/NR全局参数配置/PLMN与运营商映射表

33PLMN 运营商ID 0移动、1联通、2电信、3广电gNB基站/NR业务/NR全局参数配置/PLMN与运营商映射表

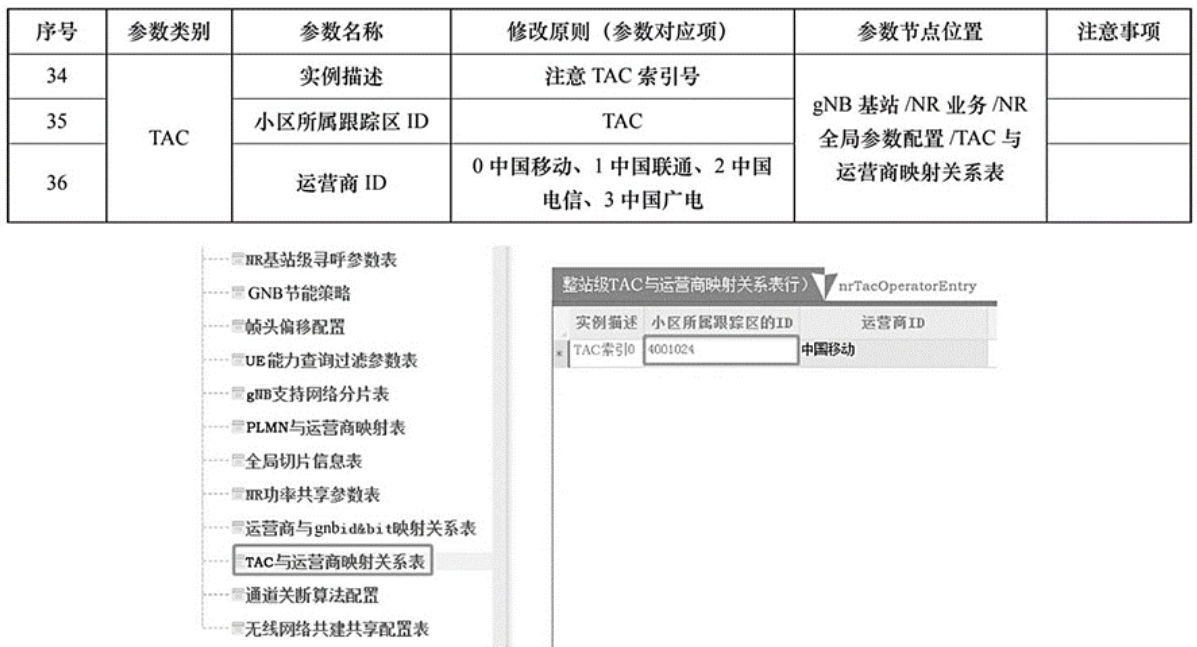

34TAC 实例描述注意TAC索引号gNB基站/NR业务/NR全局参数配置/TAC与运营商映射表

35TAC 小区所属跟踪区IDTAC gNB基站/NR业务/NR全局参数配置/TAC与运营商映射表

36TAC 运营商ID 0移动、1联通、2电信、3广电gNB基站/NR业务/NR全局参数配置/TAC与运营商映射表

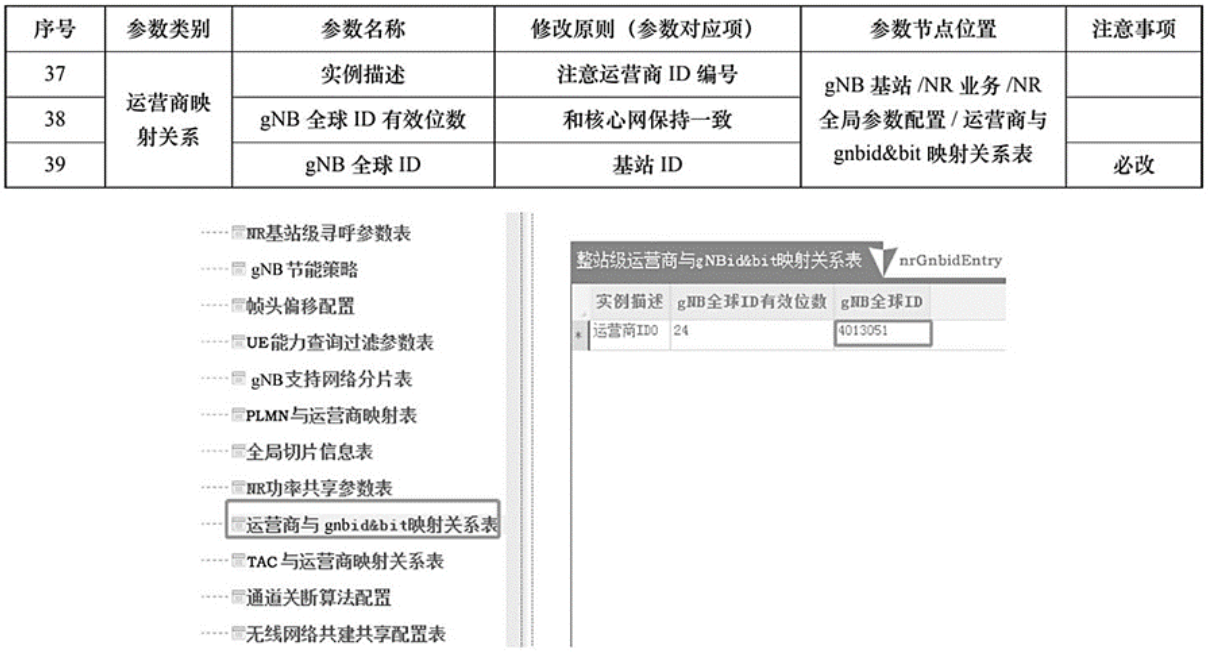

37运营商映射关系实例描述注意运营商ID编号gNB基站/NR业务/NR全局参数配置/运营商gNBid&bit映射关系表

38运营商映射关系gNB全球ID有效位数和核心网保持一致gNB基站/NR业务/NR全局参数配置/运营商

gNBid&bit映射关系表

39运营商映射关系gNB全球ID 基站ID gNB基站/NR业务/NR全局参数配置/运营商gNBid&bit映射关系表必改

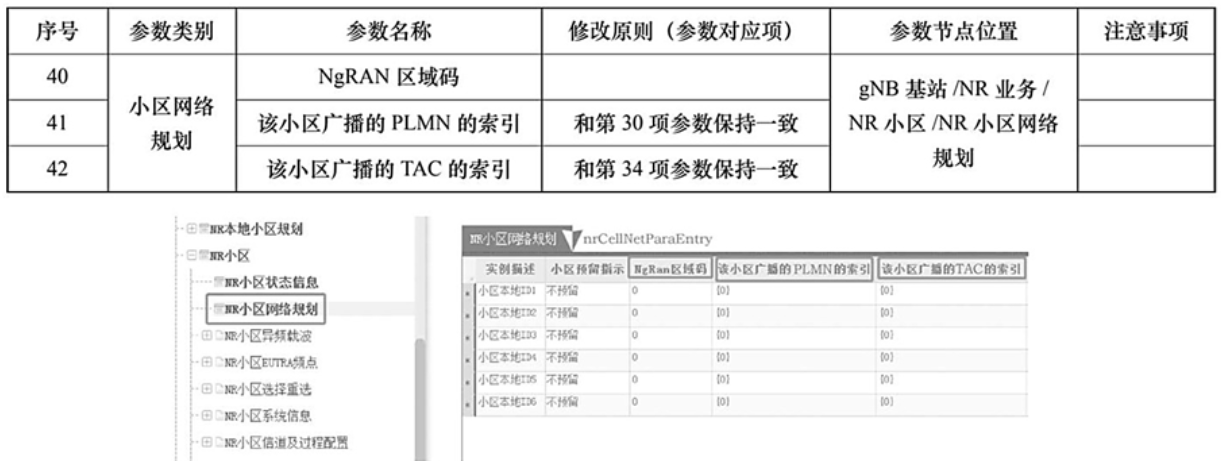

40小区网络规划NgRan区域码无gNB基站/NR业务/NR小区/NR小区网络规划

41小区网络规划该小区广播的PLMN的索引和30项的参数保持一致gNB基站/NR业务/NR小区/NR小区网络规划

42小区网络规划该小区广播的TAC的索引和34项的参数保持一致gNB基站/NR业务/NR小区/NR小区网络规划

获取参数后，选取配置文件模板，即可使用LMT完成配置文件的制作，具体步骤如下：

🕞 3.3.1.1 配置文件模板打开与制作

配置文件模板格式为xxx.cfg，一般是做好的通用型模板，便于参数拉齐。操作节点为：打开配置文件→选择“配置文件

模板.cfg”→打开。

配置文件模板加载完成后会弹出新窗口，显示加载后的配置文件模板。可根据通用参数对配置文件模板进行修改，制

作新的基站配置文件模板。基站配置文件模板修改完成后关闭该窗口，保存文件后在指定目录下会形成一个后缀名为

“.cfg”的文件，此文件会用于接下来的基站开通与调测工作中。

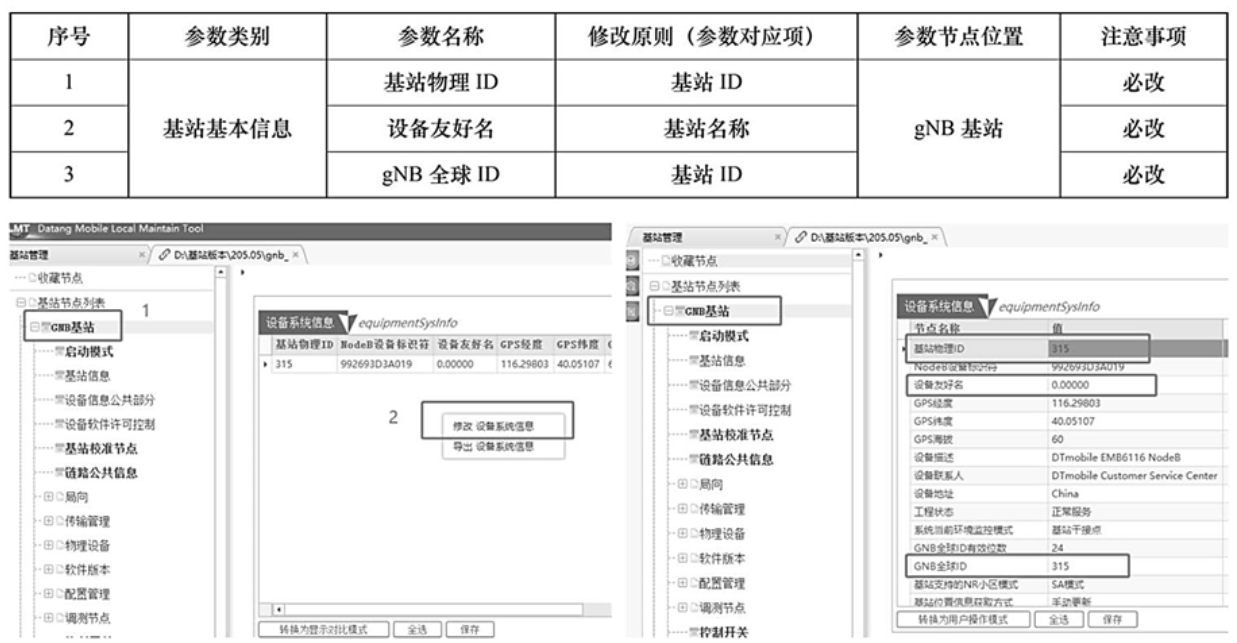

🕞 3.3.1.2 基站基本信息配置

🕞 3.3.1.3 OM参数配置

🕞 3.3.1.4 SCTP链路配置

🕞 3.3.1.5 业务IP配置

🕞 3.3.1.6 路由关系配置

🕞 3.3.1.7 VLAN配置

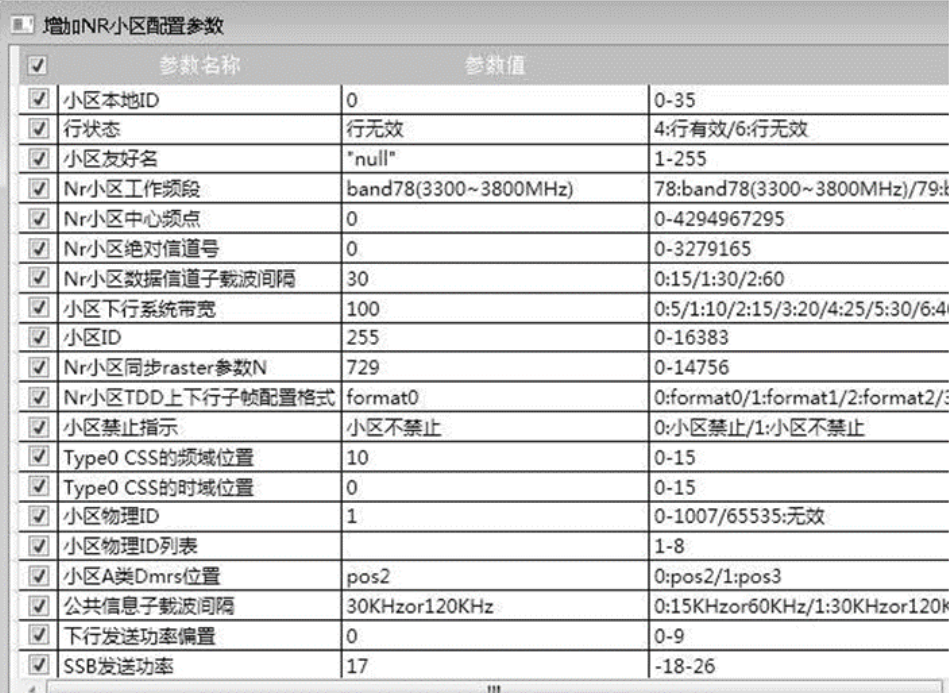

🕞 3.3.1.8 小区基本信息配置

🕞 3.3.1.9 根序列配置

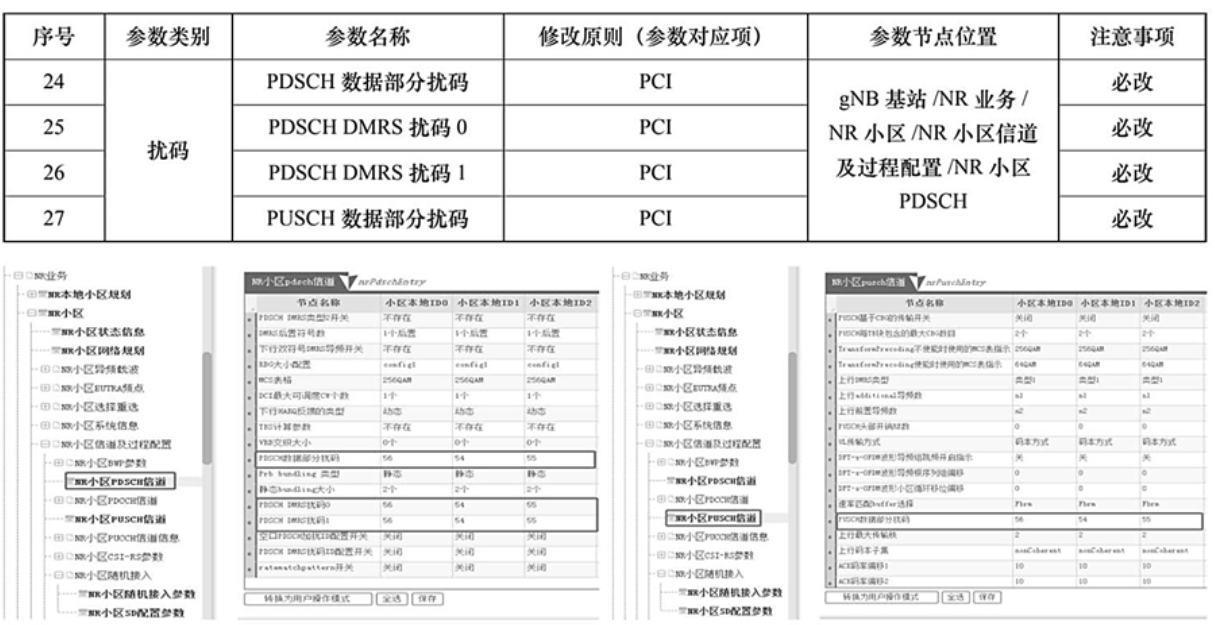

🕞 3.3.1.10 业务信道扰码配置

🕞 3.3.1.11 参考信号扰码配置

🕞 3.3.1.12 PLMN配置

🕞 3.3.1.13 TAC配置

🕞 3.3.1.14 运营商映射关系配置

🕞 3.3.1.15 小区网络规划配置

🕞 3.3.1.16 机框板卡规划

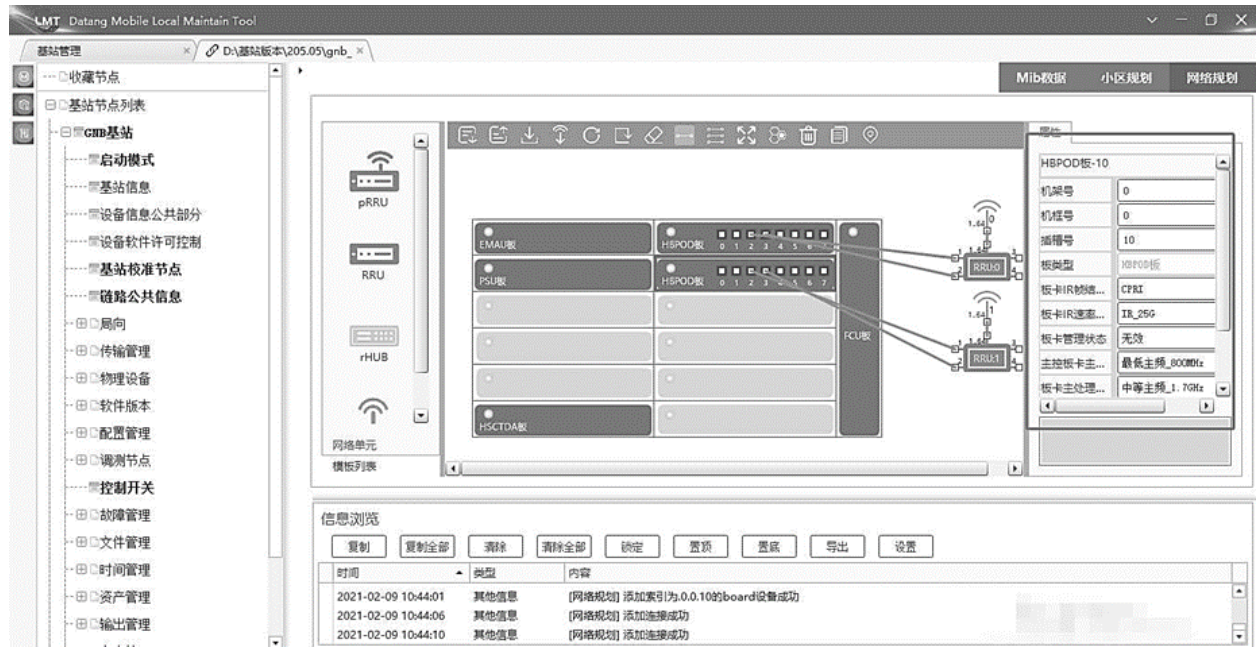

以EMB6116机框板卡规划为例，单击“网络规划”，机框类型“10-EMB6116”，单击“确定”，进入网络规划界面，板卡规

划要和实际应用保持一致。规划板卡时，需要对板卡的属性进行正确配置。需要配置的参数包括：机架号、机框号、

插槽号、板卡类型、板卡IR帧结构、板卡IR速率、板卡管理状态等。不同的板卡需要配置的参数不同。

当主控板（HSCTD）放置在0槽位、基带板（HBPOD）放置在3/8/9槽位。电源（HDPSD）放置在4槽位、风扇

（HFCD）放置在12槽位。以HBPOD为例，进行机框板卡规划时，规划结果和HBPOD配置结果如下图所示。

AAU规划：

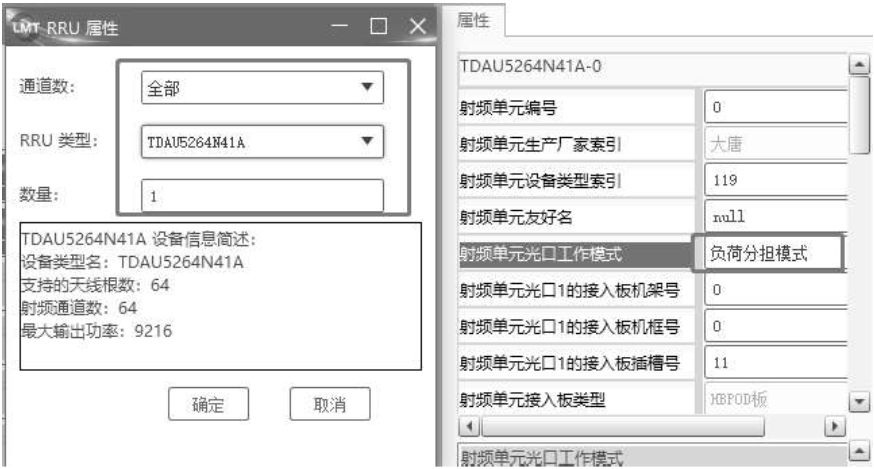

基于实际设备信息，选择合适的AAU，规划AAU属性，选择通道数、RRU型号和数量，光口工作模式选择负荷分担模

式。以TDAU5264N41A为例进行AAU板卡规划，如下图所示。

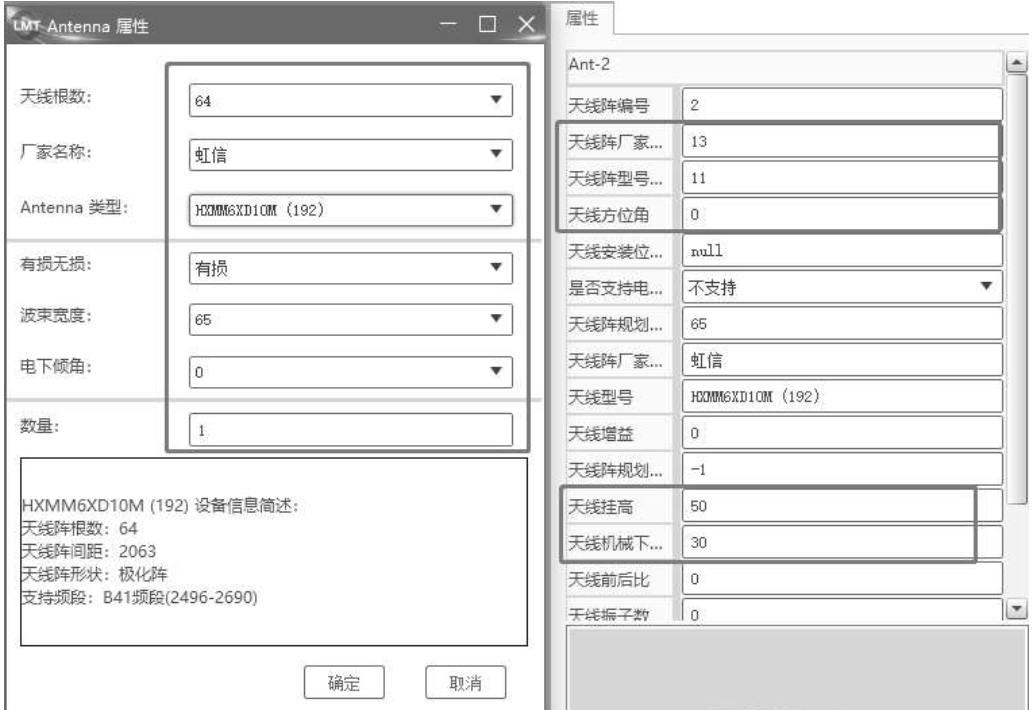

天线规划：

基于实际设备信息，选择合适的天线，规划天线阵属性，选择天线根数、厂家名称、天线类型、有损无损、波束宽

度、电下倾角。同时注意，天线阵属性应与右侧的天线阵厂家索引、天线阵型号索引对应。为确保后续网管导出工程

参数的准确性，需按规划填写天线方位角、天线挂高、天线机械下倾角等参数。以TDAU5264N41A为例进行天线规

划，如下图所示。

使用连线工具，分别把天线阵、AAU、HBPOD板卡连接起来，此时机框板卡规划完成。

🕞 3.3.1.17 本地小区规划

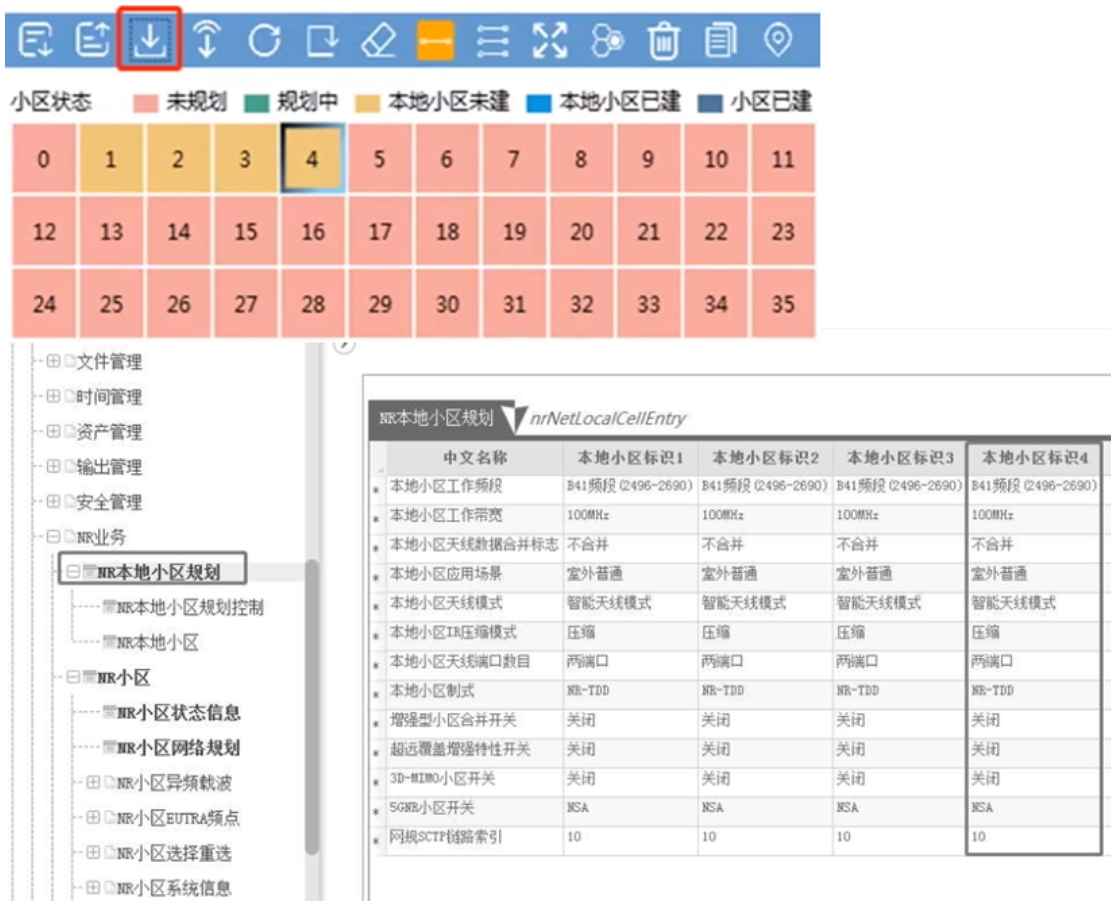

以本地小区4为例，单击右键，进行本地小区规划，相关属性参数设置如下图所示。

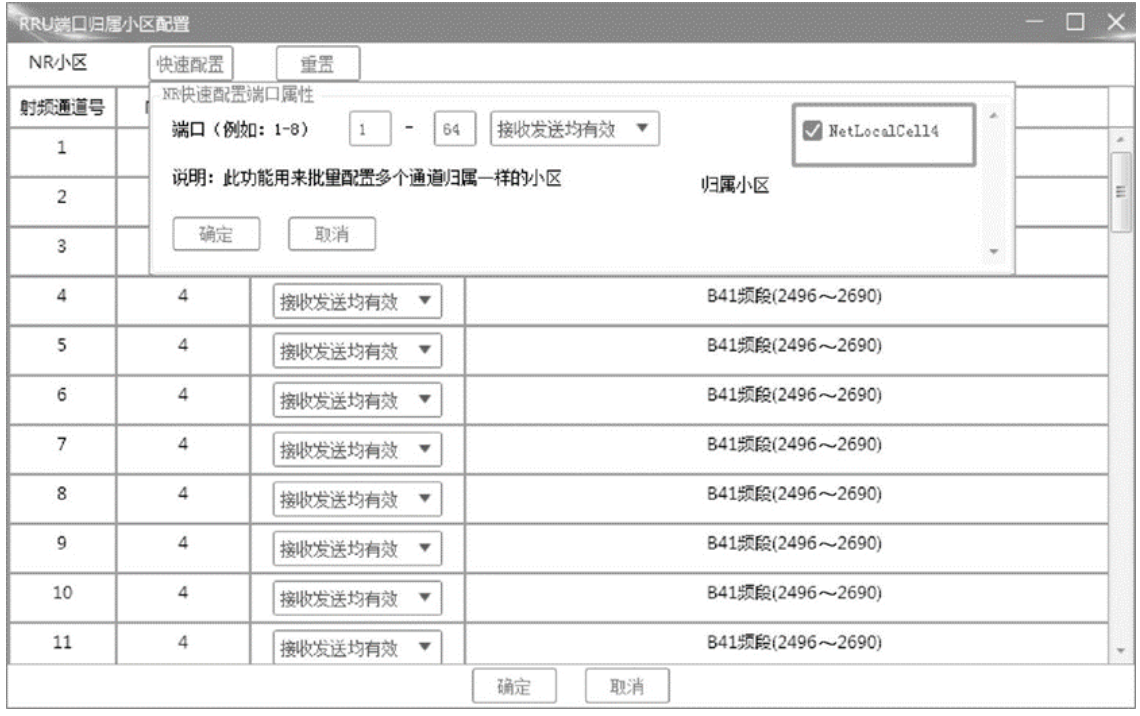

本地小区规划完成后，进行AAU通道设置，双击AAU，把AAU的64个通道全部归属本地小区4，基于实际设备信息进行

参数配置。以TDAU5264N41A为例，选择B41频段，如下图所示。

规划完成后，单击下发网络规划命令，当本地小区4颜色变黄，说明本地小区规划完成。在NR本地小区规划表中，可

以看到新规划的本地小区4，如下图所示。

由于使用配置文件模板进行配置文件制作，所以小区相关参数已经在配置文件中存在，无须再次进行配置。如果使用

空模板进行配置文件制作，需要结合实际场景，对小区参数逐一进行配置，本文暂不对该内容进行描述。当本地小区

完成规划后，需要对配置文件进行保存。EMB6216场景基站配置文件制作与EMB6116场景基本相同，差别在于机框选

择和槽位规划。EMB6216机框选择如下图所示。

🕤 3.3.2 基站版本升级

5G基站软件版本包包括BBU软件版本包（5G III BBU.dtz）和AAU软件版本包（5G III AAU.dtz）。进行升级操作时，

需要分别对BBU软件版本包和AAU软件版本包进行升级。部分场景下，也会单独对BBU软件版本包或AAU软件版本包

进行升级。

5G基站版本升级流程：

确认处理器可用→下载并激活BBU版本→确认AAU接入→下载并激活AAU版本→核查版本

🕞 3.3.2.1 板卡处理器状态查询

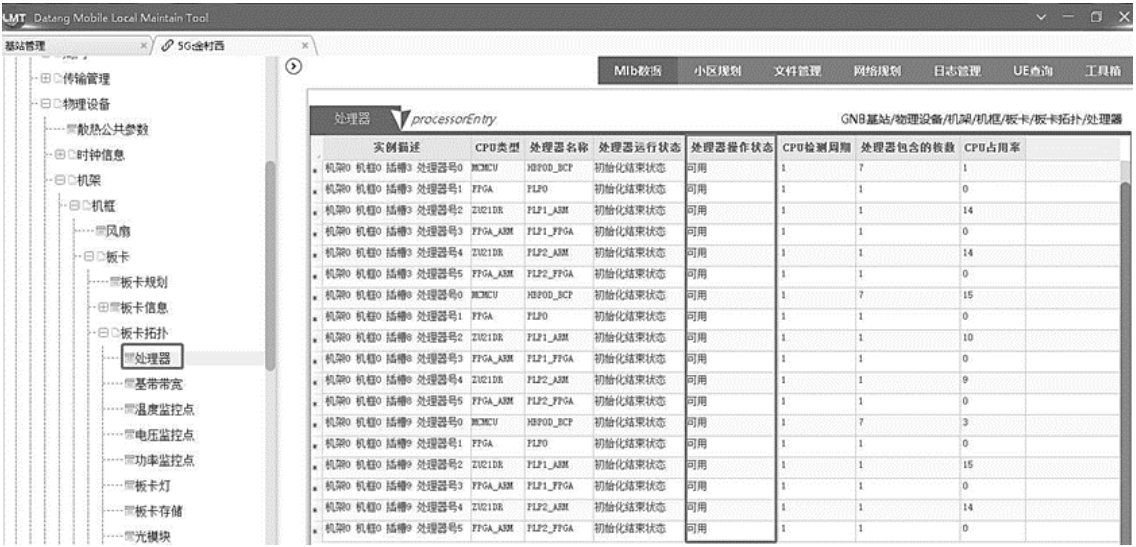

进行5G基站版本升级操作前，需要对板卡处理器状态进行查询。通过LMT连接到基站后，对设备进行升级前检查，确

认基站所有板卡的处理器均可用。操作节点为：物理设备→机架→机框→板卡→板卡拓扑→处理器。

🕞 3.3.2.2 基站当前运行的软件包查询

在进行目标版本升级前，需要查看基站当前运行的软件包。这样做主要有两个原因。第一，并不是所有的升级操作都

可以一步到位完成，有些版本的升级操作需要借助过渡版本完成，所以升级前需要确认当前版本；第二，确认当前版

本是否需要进行升级，根据查询到的软件包信息与目标版本进行对比，如果相同，则不用升级。操作节点为：软件版

本→当前运行基站软件包。

🕞 3.3.2.3 BBU升级

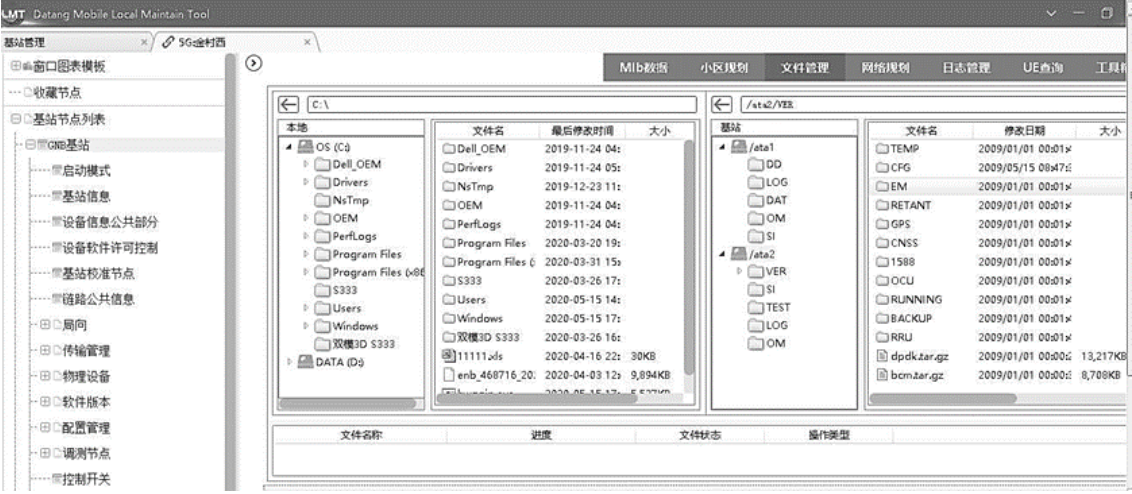

左击LMT软件上的“文件管理”节点，进入界面后，出现本地文件和远程文件显示窗口。5G基站存储管理目录如下图所

示，其中，本地文件表示笔记本电脑本地文件；远程文件表示基站ata存储结构。

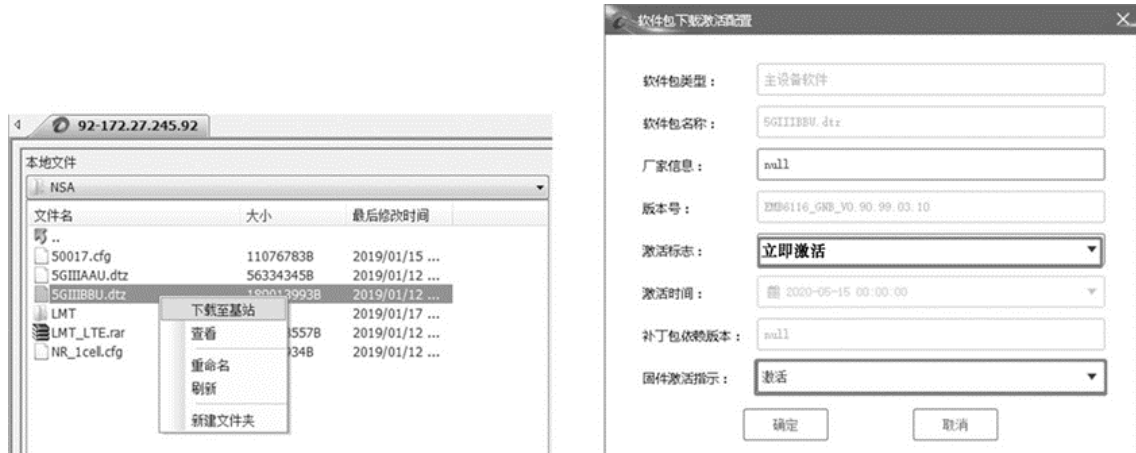

在本地文件下找到计算机存放的BBU软件包，文件名为：5G III BBU.dtz。远程文件中把路径选择为：/ata2。右击BBU

软件包，选择“下载至基站”，然后，会弹出软件包下载激活配置，激活标志选择“立即激活”，完成后单击“确定”。软件

包会自动下载，下载完成后，5G基站自动复位重启。具体操作步骤如下图所示。

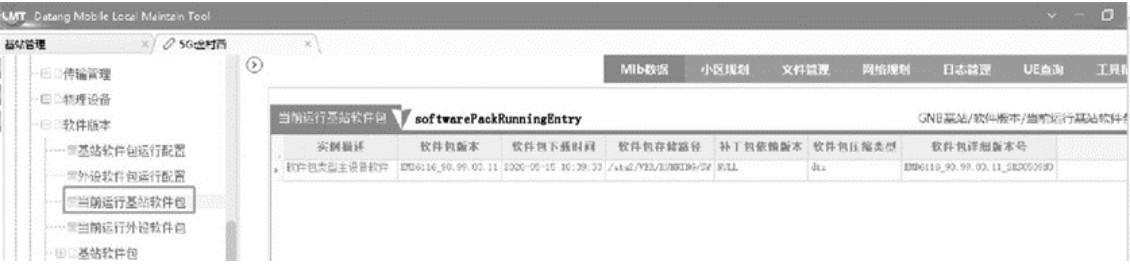

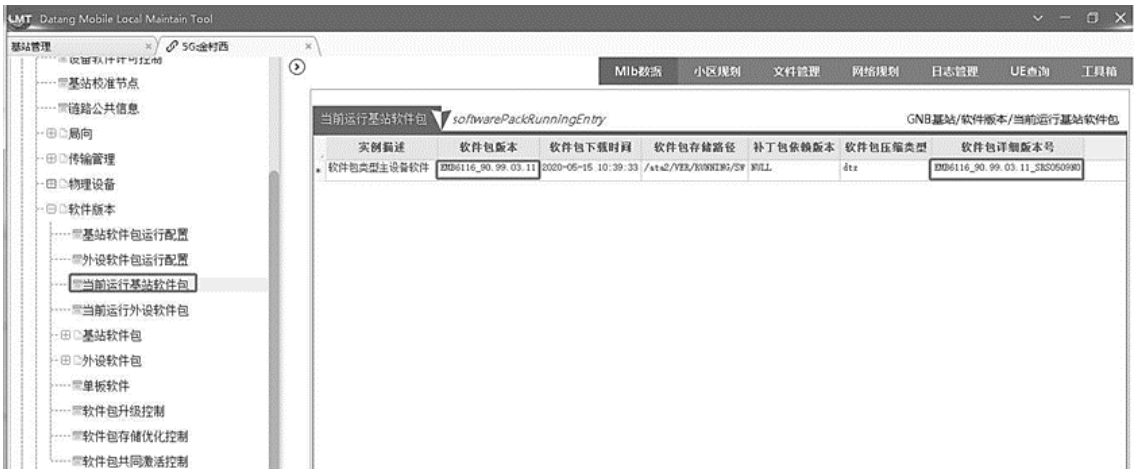

BBU升级重启之后，需确认以下信息：查询板卡处理器是否正常可用；查询当前运行的基站版本是否为本次升级的版

本，若是，说明升级成功，升级完成。操作节点为：软件版本→当前运行基站软件包。查询结果如下图所示，左击“当

前运行基站软件包”，关注右侧“软件包详细版本号”下的版本信息。

🕞 3.3.2.4 AAU接入状态查询

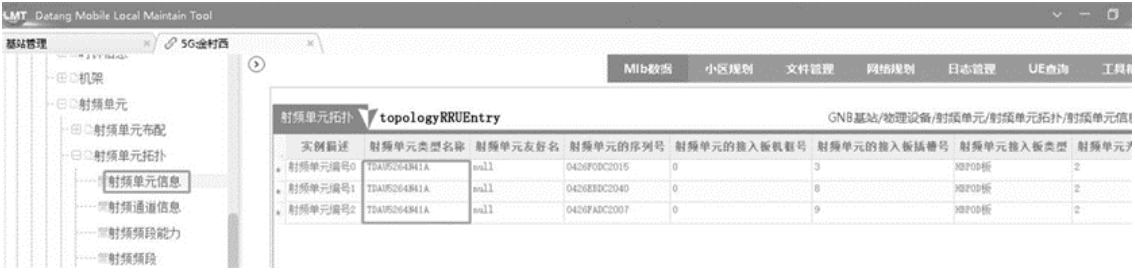

在对AAU进行升级前，需要确认AAU是否为接入状态，在接入状态下才可进入升级操作。操作节点为：物理设备→射

频单元→射频单元拓扑→射频单元信息。左击“射频单元信息”，右侧会出现AAU的接入信息，如果显示3个AAU的信

息，说明AAU全部接入，可以进行升级。

🕞 3.3.2.5 AAU当前运行的软件包查询

AAU进行升级前，需要核查AAU当前正在运行的软件包，将查询到的软件包信息和目标版本进行比对，相同则不用升

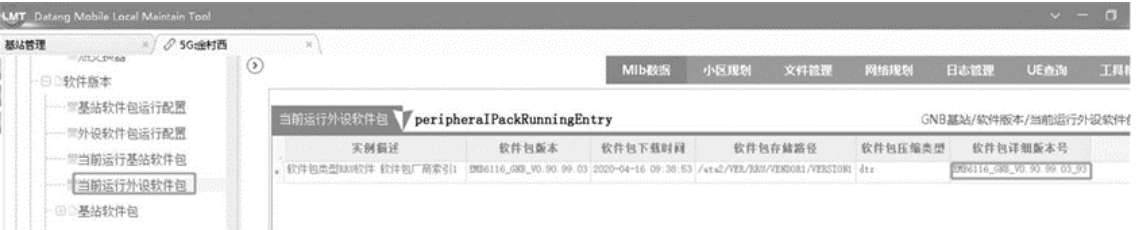

级，不同则需要升级。操作节点为：软件版本→当前运行外设软件包。左击“当前运行外设软件包”，查看右侧“软件包

详细版本号”下的版本信息。

🕞 3.3.2.6 AAU升级

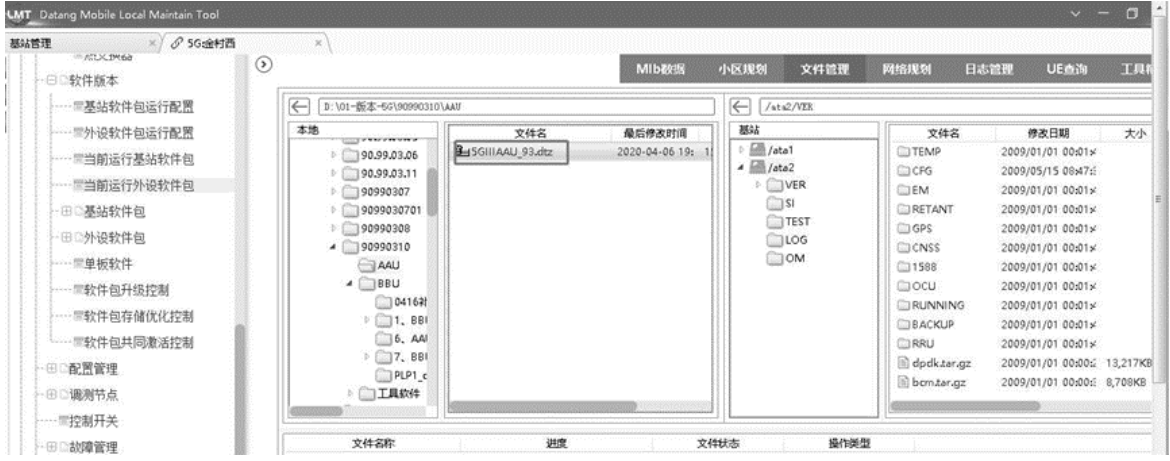

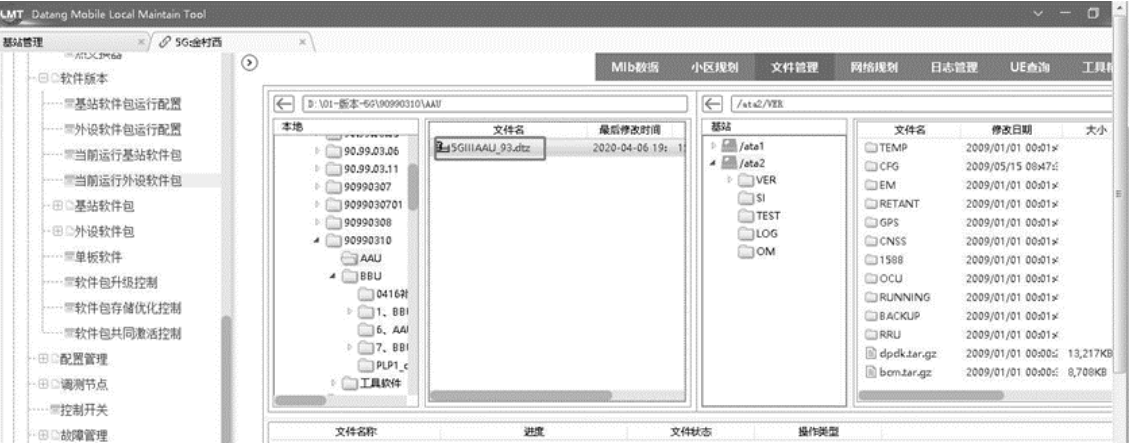

在本地文件下找到计算机存放的AAU软件包，文件名为：5G III AAU.dtz。远程文件中把路径选择为：/ata2。右击AAU

软件包，选择“下载至基站”，此时会弹出软件包下载激活配置，参数默认，选择“确定”。

🕞 3.3.2.7 AAU升级后软件包查询

AAU升级后，需要核查AAU当前正在运行的软件包，将查询到的软件包信息和目标版本进行比对，相同则说明升级成

功，不同则升级失败。操作节点为：软件版本→当前运行外设软件包。左击“当前运行外设软件包”，查看右侧“软件包

详细版本号”下的版本信息。

🕞 3.3.2.8 AAU升级后接入状态查询

AAU升级后，需要查询AAU接入个数和接入状态。操作节点为：物理设备→射频单元→射频单元拓扑→射频单元信

息。左击“射频单元信息”，右侧会出现AAU的接入信息，显示“RRU接入完成”，说明AAU已正常接入。

🕤 3.3.3 配置文件下载

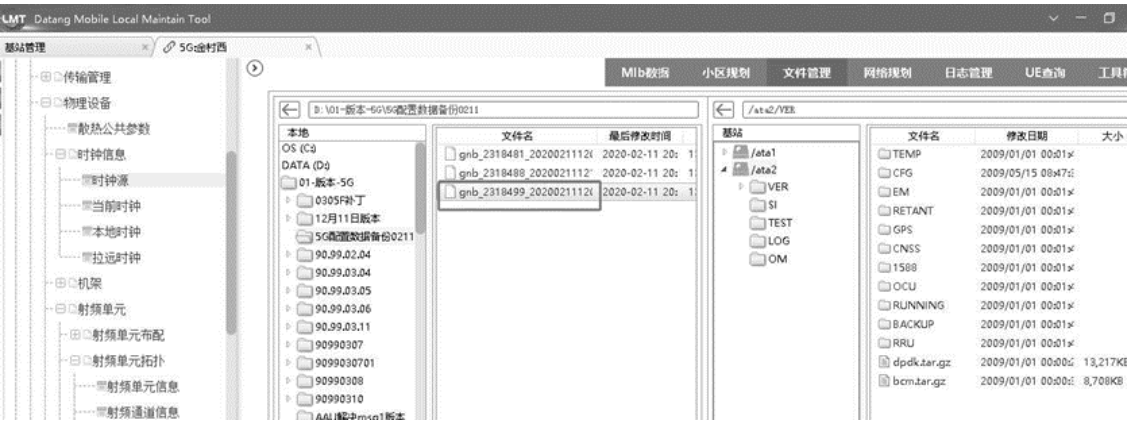

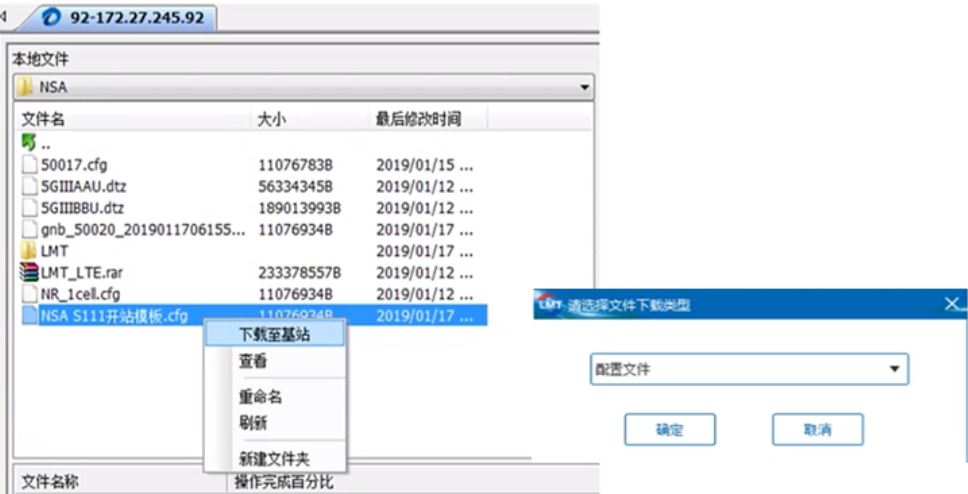

5G基站升级完成后，需要将已经完成的基站配置文件下载到基站中。左击LMT软件上的“文件管理”节点，进入界面

后，出现本地文件和远程文件显示窗口。在本地文件下找到已经做好的基站的配置文件；远程文件中把路径选择

为/ata2；右击cfg文件，选择“下载至基站”。

当选择“下载至基站”后，会弹出提醒消息，参数默认，选择“确定”。配置文件下载时，关注下载进度条，显示下载完成

或在打印消息中看到文件下载成功，表示配置文件下载成功。

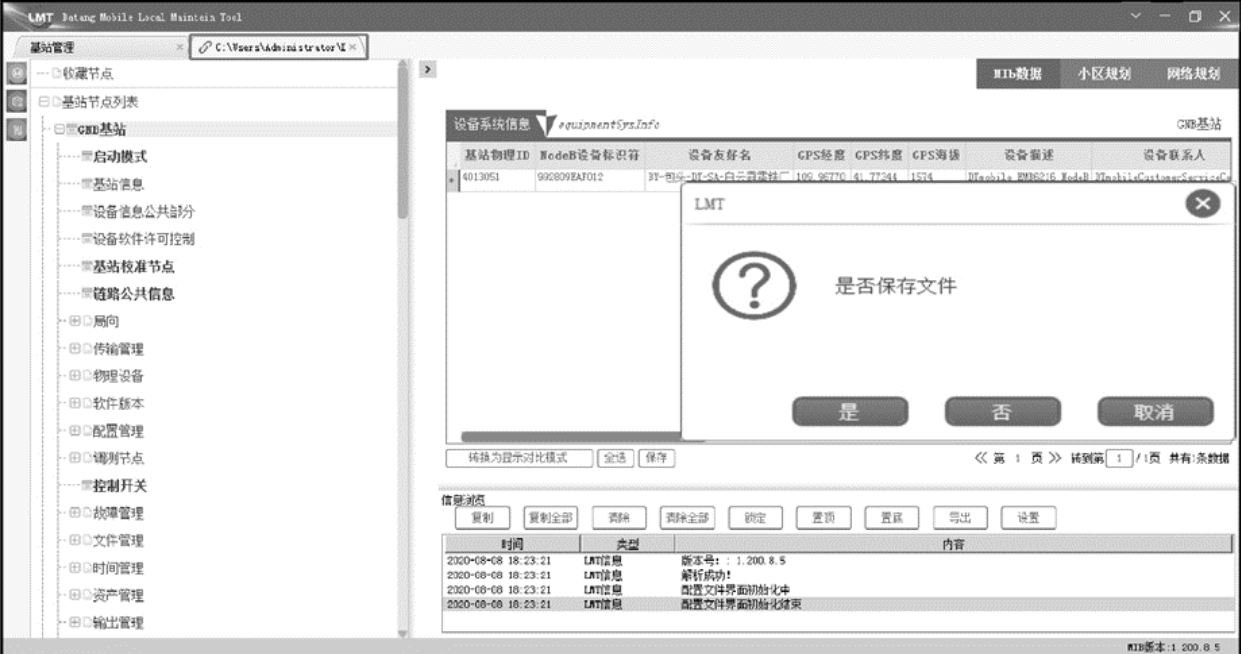

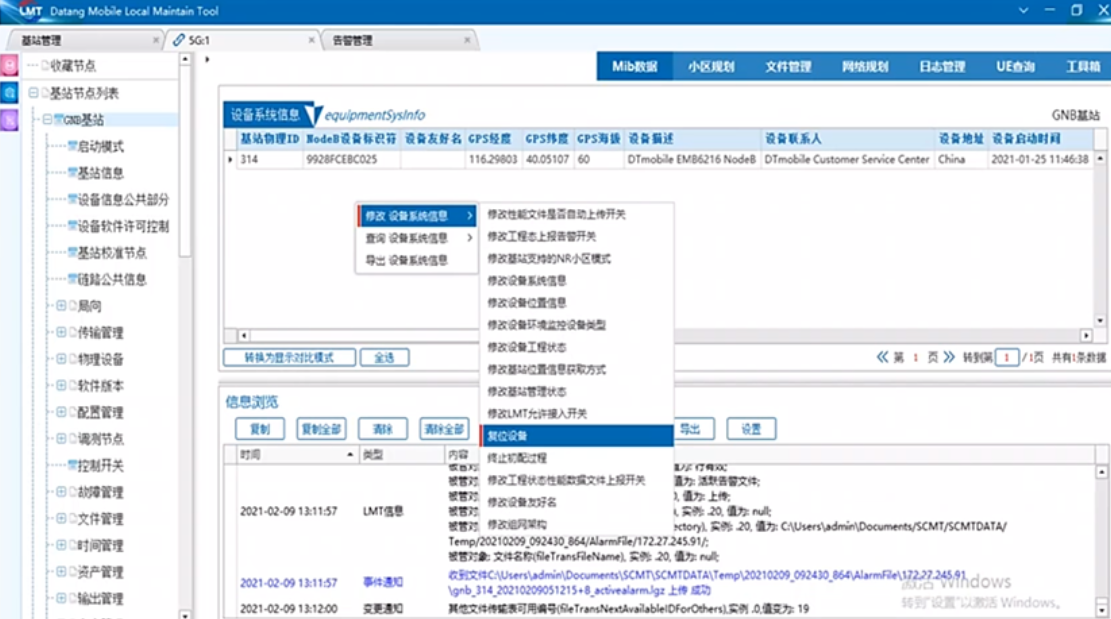

配置文件下载成功后，为了使配置文件生效，需要复位基站。操作步骤为：单击GNB基站→右边空白处右击“修改设备

系统信息”→复位设备。

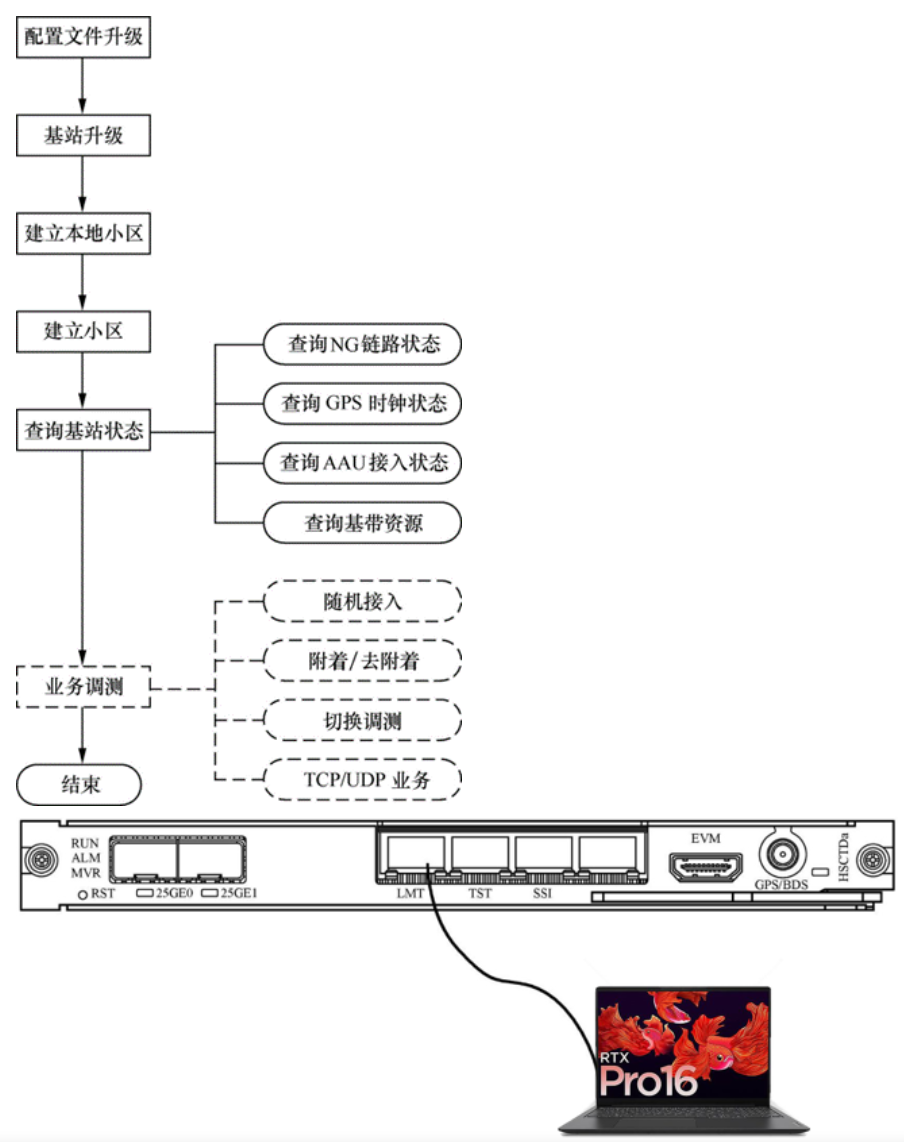

我们可以通过LMT的启动流程图直观观察结果。

🕘 3.4 5G NSA基站开通调测

【这部分不太关心，就省略跳过了哈。

可点击顶部链接看原文。如果关心的话。】

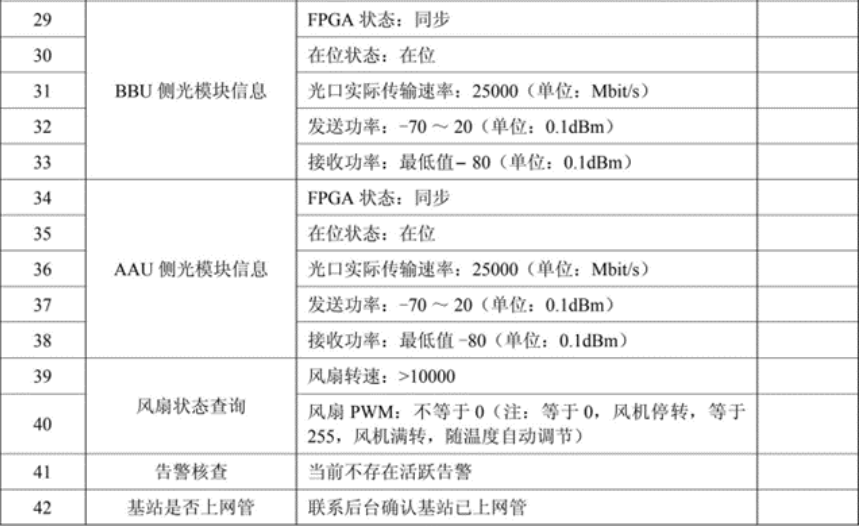

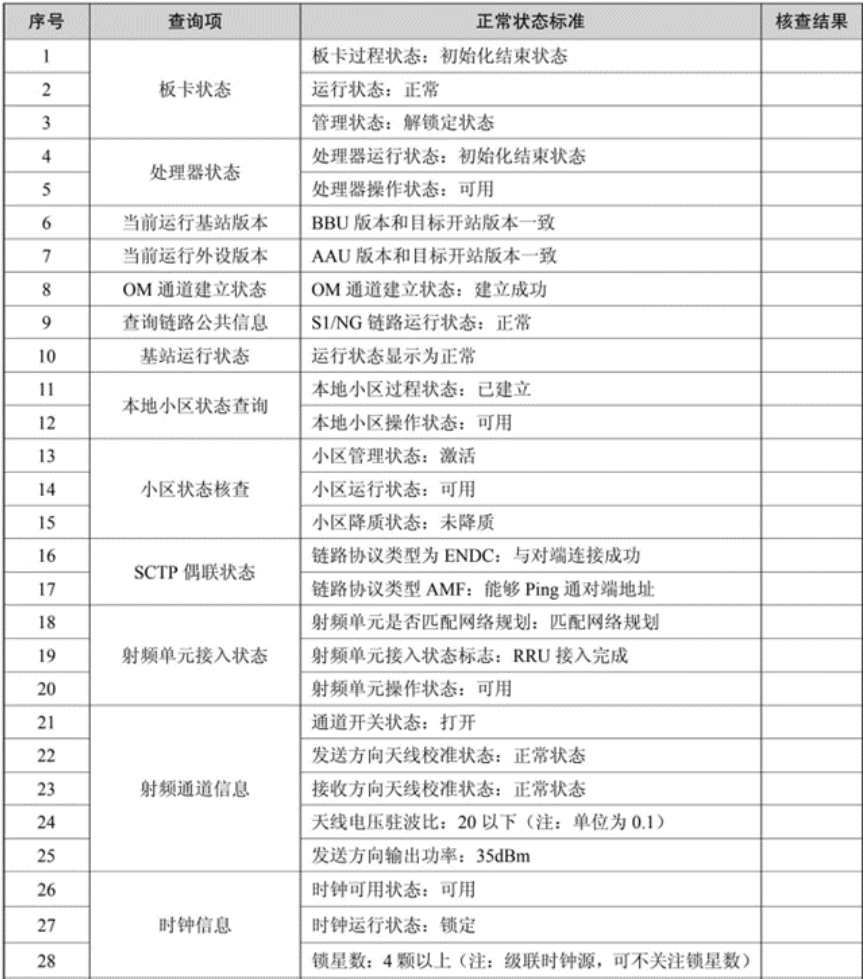

🕘 3.5 5G基站开通后状态查询

所有状态显示正常后，则认为开通调测工作已经完成。若存在状态异常现象，则需要及时处理。

🕒 4. LMT软件

LMT是基站开通调测和近端维护的主要工具，本小节介绍LMT的主要功能和使用方法。

🕘 4.1 安装与使用

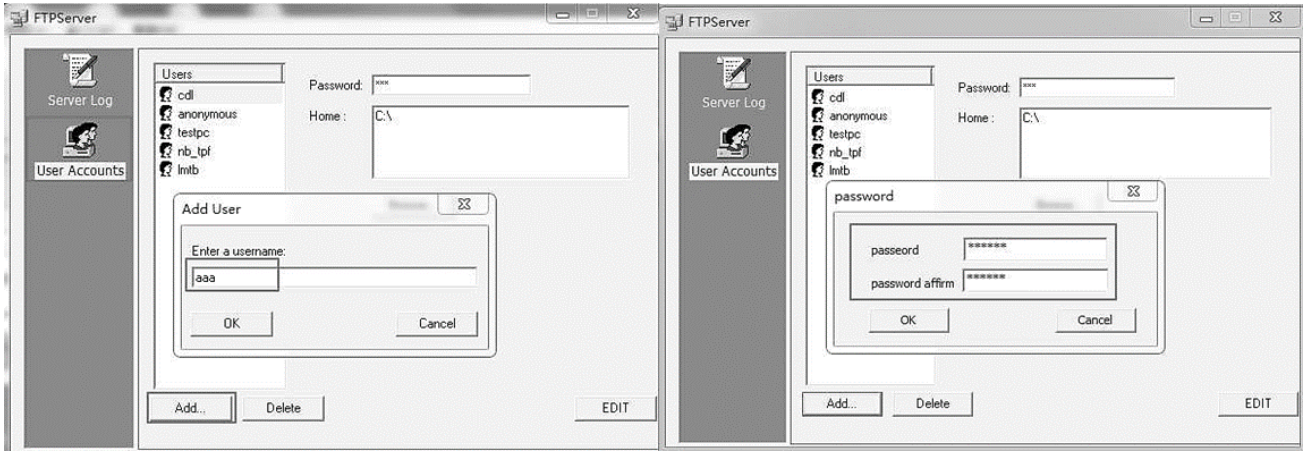

可以安装（记得关闭杀软）也可以免安装方式（SCMTMainWindow.exe）打开，如果安装则将LMT安装在非C盘路径

下，且必须使用新的MIB解析工具生成的lm.dtz。

安装成功后在桌面单击图标即可打开LMT软件，如果需要重新打开一个新的LMT软件，就需要将与原LMT一起打开的

LmtAgent和FTPServer关闭。再打开LMT时会重新打开新版本的LmtAgent和FTP Server，要尽量避免在使用新工具中

出现问题。

🕘 4.2 登录及基站连接

用户名是administrator，密码是111111

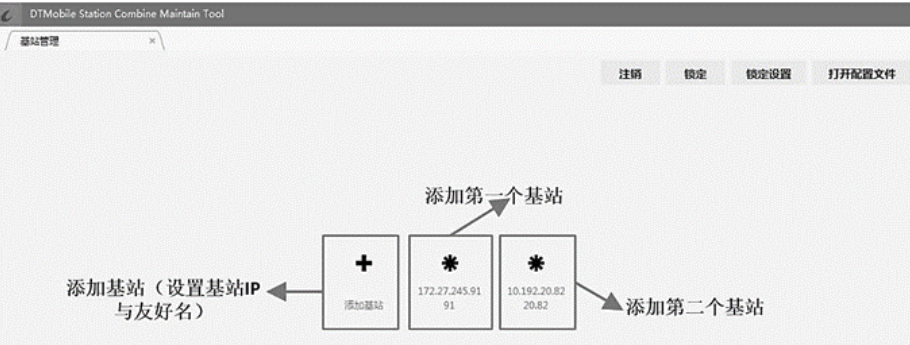

单击“+”图标，即可进行基站IP地址的配置。基站IP地址的配置方式为：如果主控位于1槽位，则IP地址配置为

172.27.245.92；如果主控位于0槽位，则IP地址配置为172.27.245.91

🕘 4.3 多站管理功能

单击已添加基站中的某个基站图标，即可连接基站。根据需要，可以添加多个基站。

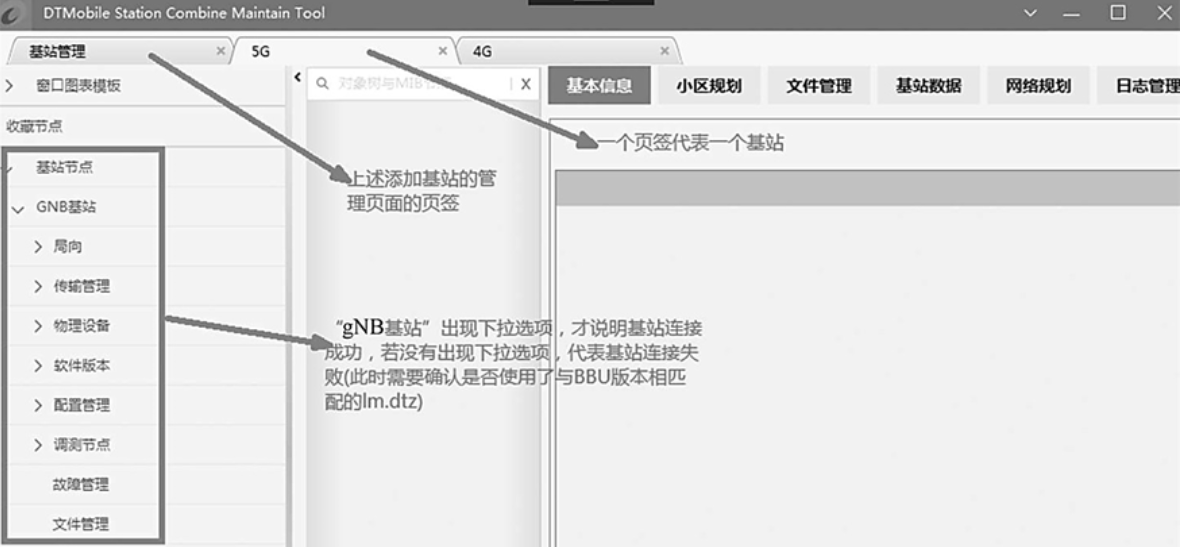

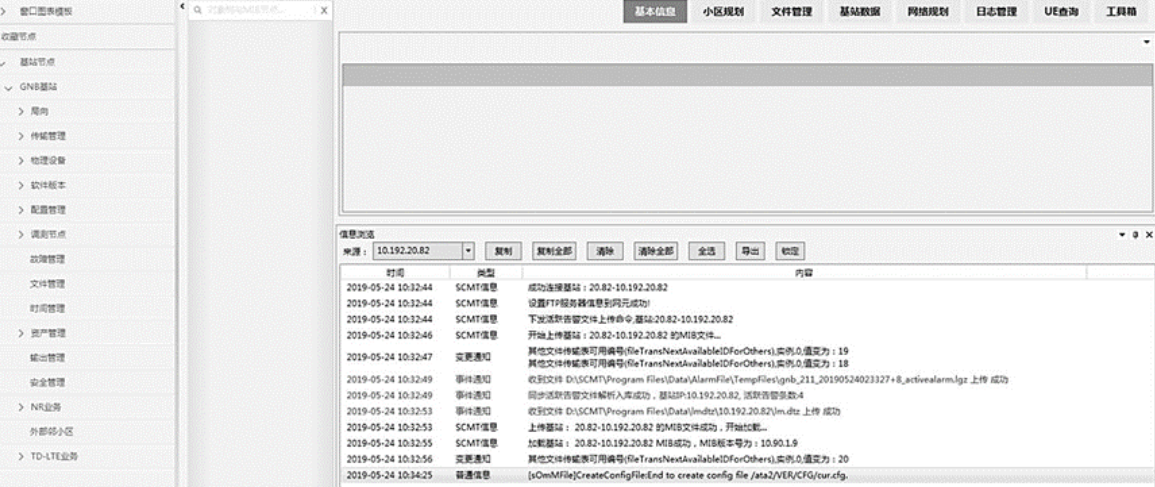

在LMT管理的众多基站中，选取需要管理的基站，双击即可进入。进入所选基站后，基于LMT工作，计算机会与5G基

站进行连接，基站连接成功后，左侧的“基站节点”命令树就可以下拉打开；若基站连接失败，左侧的“基站节点”命令树

不能打开。命令树中的内容就包括了小区规划等基站信息。基站连接成功后，LMT下方打印台的信息会提示当前基站

匹配的MIB版本号等信息。

基站连接成功后，进入所选基站，即可看到主界面。此时，LMT可针对所选基站行使基站管理功能。

🕘 4.4 增删改查功能

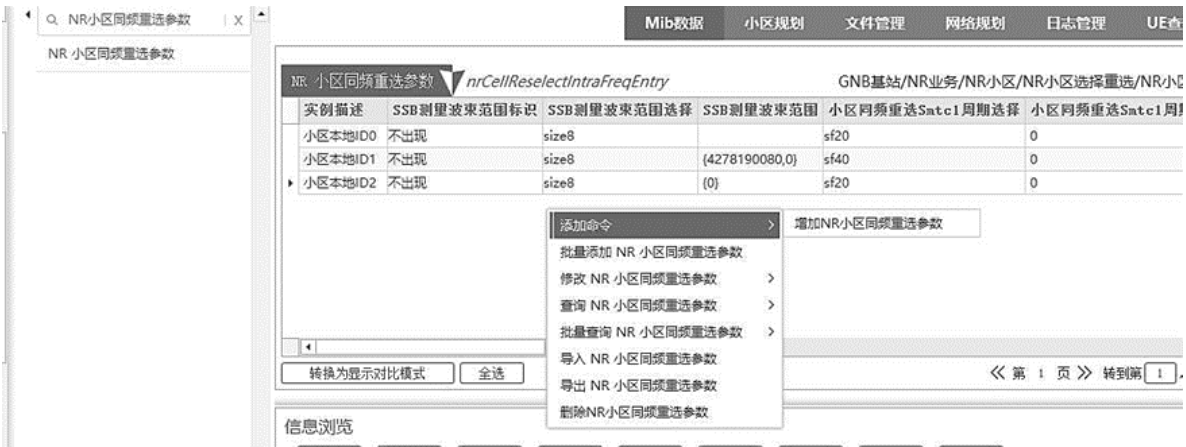

进入主界面后，针对相应节点下的参数，用户可以进行增、删、改、查操作。并不是所有的参数都具备上述4种操作权

在查询的结果行中单击右键，选择菜单栏，在下拉菜单中找到“修改操作”选项，单击修改即可进行操作。

🕘 4.5 告警查询功能

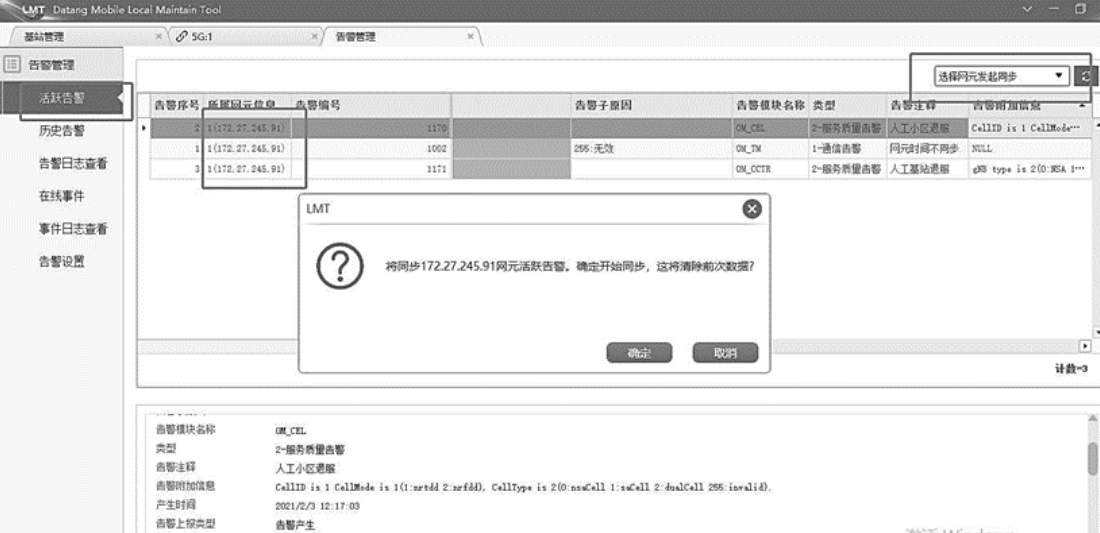

在基站管理找到“告警管理”，单击可进入查看告警界面。选择活跃告警和要查询的网元（必须是LMT已登录的基站），

单击同步即可查询活跃告警。

🕘 4.6 复位设备功能

选中基站根节点，在右侧窗口中即可看到复位选项，选择复位，设备会弹出对话框，基于场景需要对复位方式进行选

择，确认后基站将执行复位操作。

🕘 4.7 复位单板功能

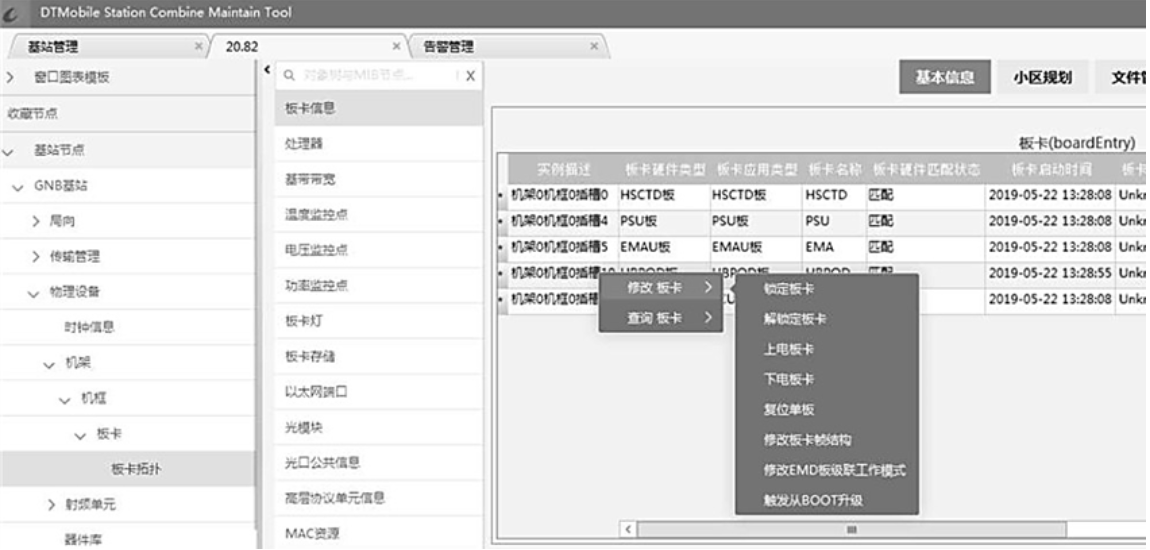

选中对应的板卡或射频单元，即可看到复位单板命令下发选项，选择复位单板，在弹出的对话框中选择确认，即可执

行复位单板操作。

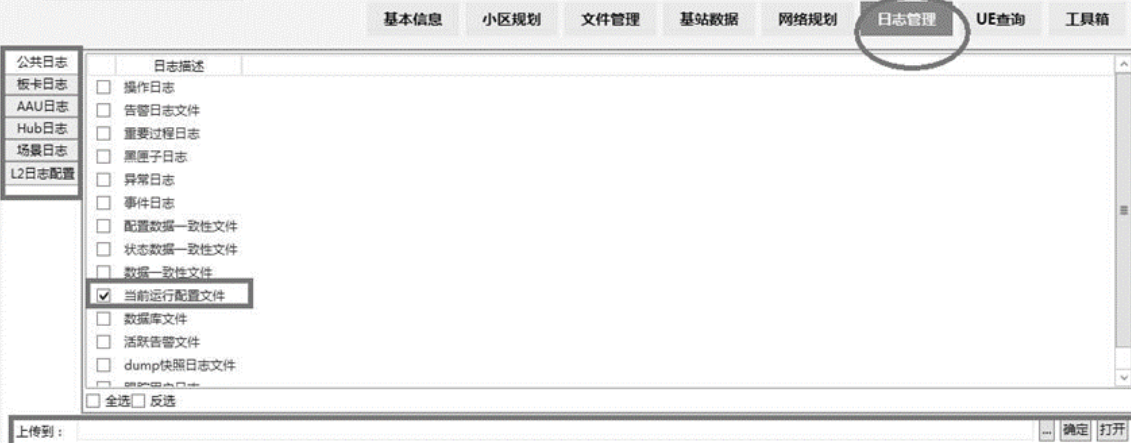

🕘 4.8 日志管理功能

单击页面上方的“日志管理”，选择对应日志类型，保存路径，单击确定即可上传日志。

🕘 4.9 离线打开配置文件功能

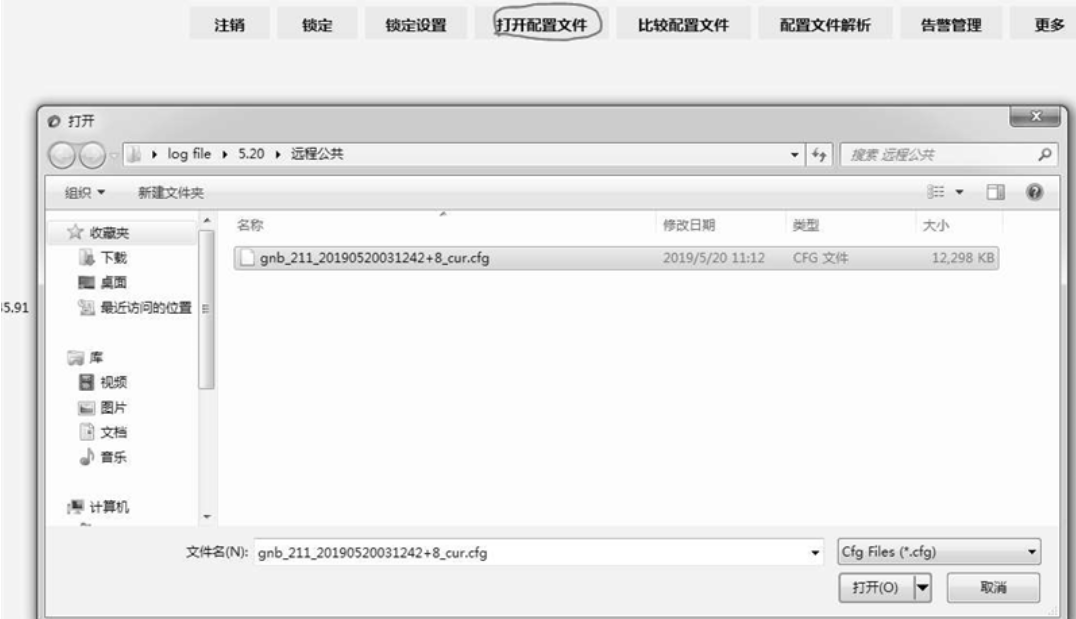

MT处于离线状态时也可以对基站配置文件（cfg文件）进行查看。单击“打开配置文件”，选中提取的配置文件即可打

开。执行此操作时，需要提前保存配置文件，使用LMT软件执行配置文件功能，基于配置文件保存路径，找到需要打

开的基站配置文件，此时可对打开的配置文件执行查看、修改和保存操作。此操作还可用于配置文件的制作。

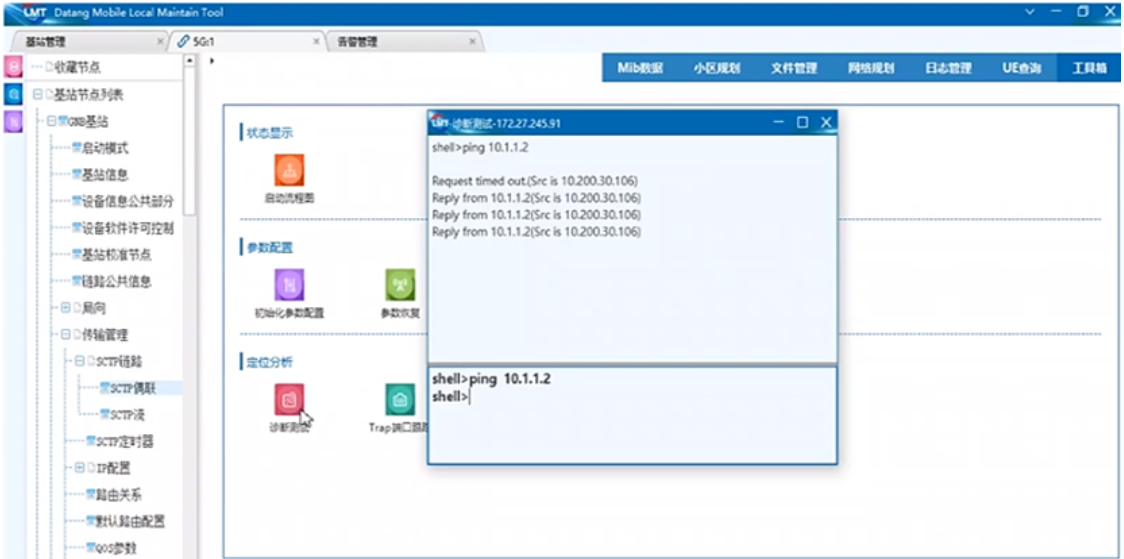

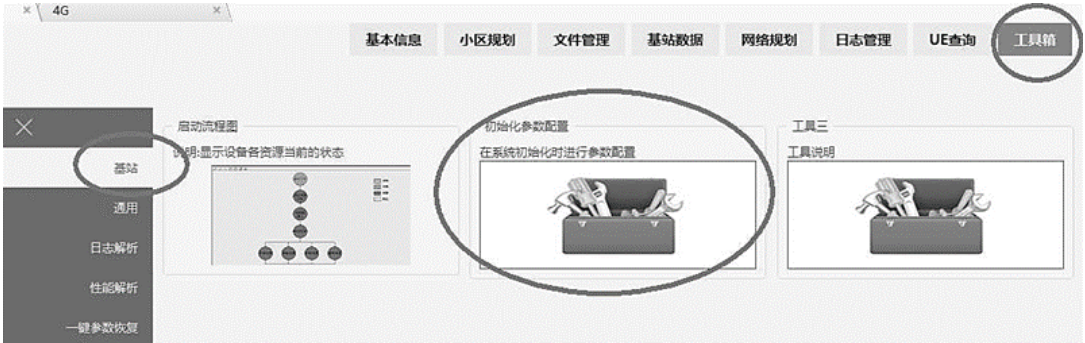

🕘 4.10 测试工具功能

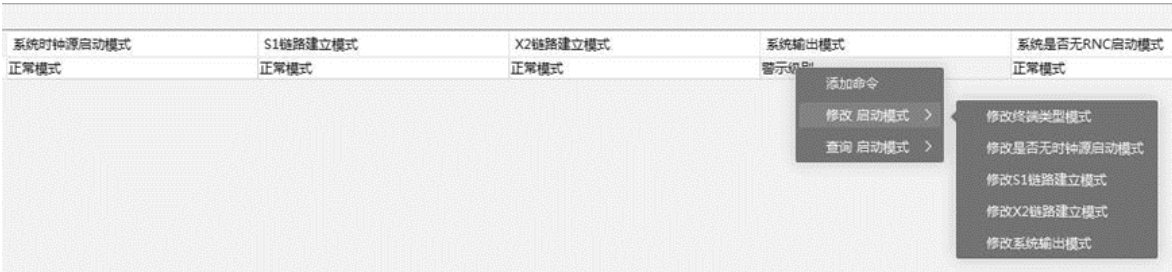

单击页面上方的“工具箱”，进入工具箱页面后，选择左侧的“基站”，再单击选择“初始化参数配置”，就会出现下发基站

复位、无时钟启动、无mme的窗口。

由于LMT支持多站管理，所以在下发gNB复位、无时钟源启动、无mme时，需要同步下发对应的基站IP地址（例如，

当前工具连接了两个基站，IP地址分别为172.26.245.91与172.26.245.92，若只是针对91的基站进行复位，则只勾选IP

地址为172.26.245.91即可）。

🕘 4.11 跟踪测试功能

基于Ping的基本原理，当需要对传输链路相关问题进行定位处理时，需要使用跟踪测试功能。此功能可以对NG接口和

Xn接口网络层以下的故障内容做出判断，不能对网络层以上的传输层和应用层故障做出判断。

🕘 4.12 小区参数添加功能

使用LMT小区参数添加功能可以对缺失或是需要添加、修改的小区级参数进行操作，通常情况下，小区级参数已经在

开站模板中配置完毕。但是，在网络优化和维护过程中，通常需要基于场景按需对小区级参数进行设置，此时需要使

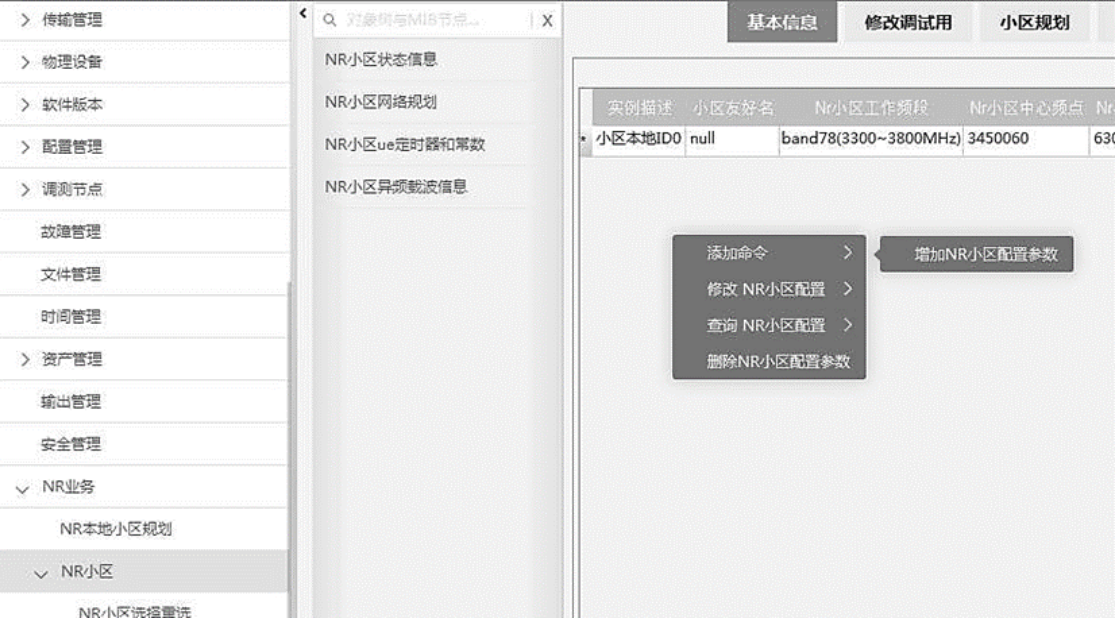

用此功能。操作方法是直接在“NR小区”信息表中添加、修改或删除。

🕘 4.13 小区激活功能

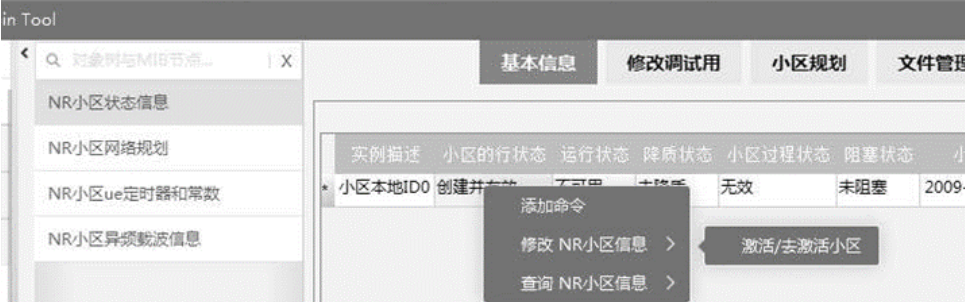

在“NR小区→NR小区状态信息”中，在对应的小区上，选择“激活/去激活小区”命令，即可触发小区激活功能。

🕘 4.14 基站近端提取CDL日志功能

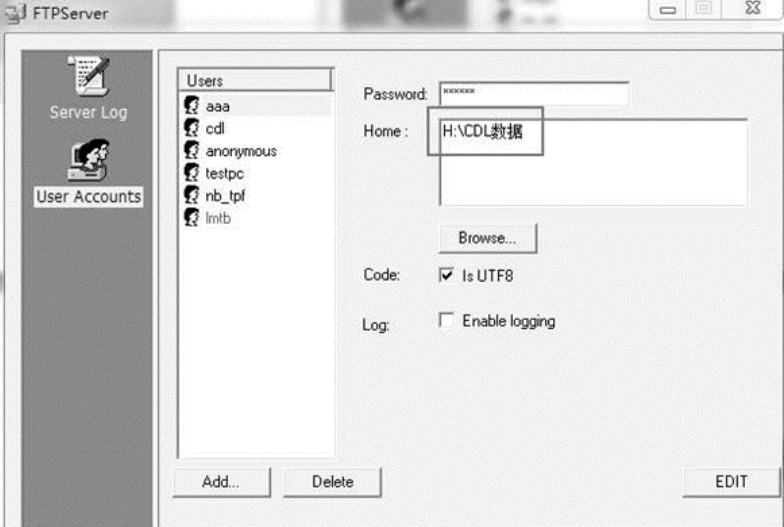

LMT基站近端提取CDL日志时，首先需要对FTPServer进行设置。FTPServer伴随着LMT一起打开。设置FTP方法如

下：单击User Accounts→Users框add添加用户账号。FTPServer的用户名和密码可以随意指定，以简单易输入为基本

原则。用户账号设置完成后，不要关闭FTPServer，将其最小化即可。

设置本地上传CDL日志路径，H:\CDL数据（路径可以自行设置）

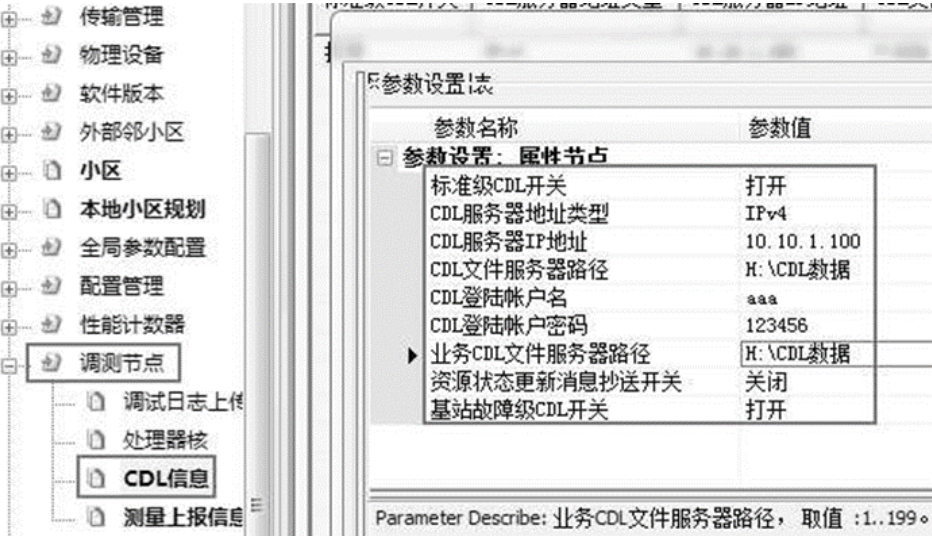

FTPServer配置完成后，进行基站侧参数设置。修改基站侧CDL参数配置，使CDL日志能够上传到本地机路径。方法如

下：LMT连接到基站后，设置CDL日志路径，打开调测节点→CDL信息→右键修改CDL路径。

CDL服务器IP地址（10.10.1.100）为计算机本地连接配置的IP地址，例如，当调测计算机的IP地址配置为

192.27.245.100时，应将10.10.1.100置换为192.27.245.100。

CDL服务器IP地址应根据网络需要随机设置，其他参数设置按照FTPServer的配置即可。

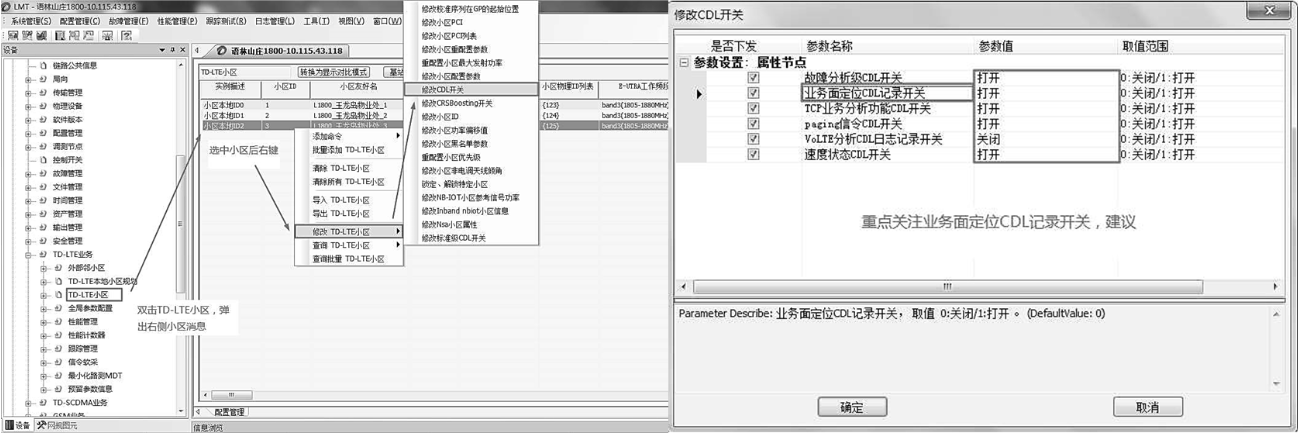

上传业务CDL时，需要打开业务面定位CDL开关。

🕒 5. Wireshark（基站相关部分）

Wireshark（前称Ethereal）是一个网络封包分析软件。Wireshark分析软件的功能是撷取网络封包并尽可能显示最为详

细的网络封包资料。Wireshark在5G基站开通调测过程中的作用是分析基站与传输网、基站与核心网之间控制与用户数

据包，常用于问题的定位和处理。

5G基站开通调测时，需要使用Wireshark进行抓包和分析，然后对5G基站进行配置，具体流程如下所示。

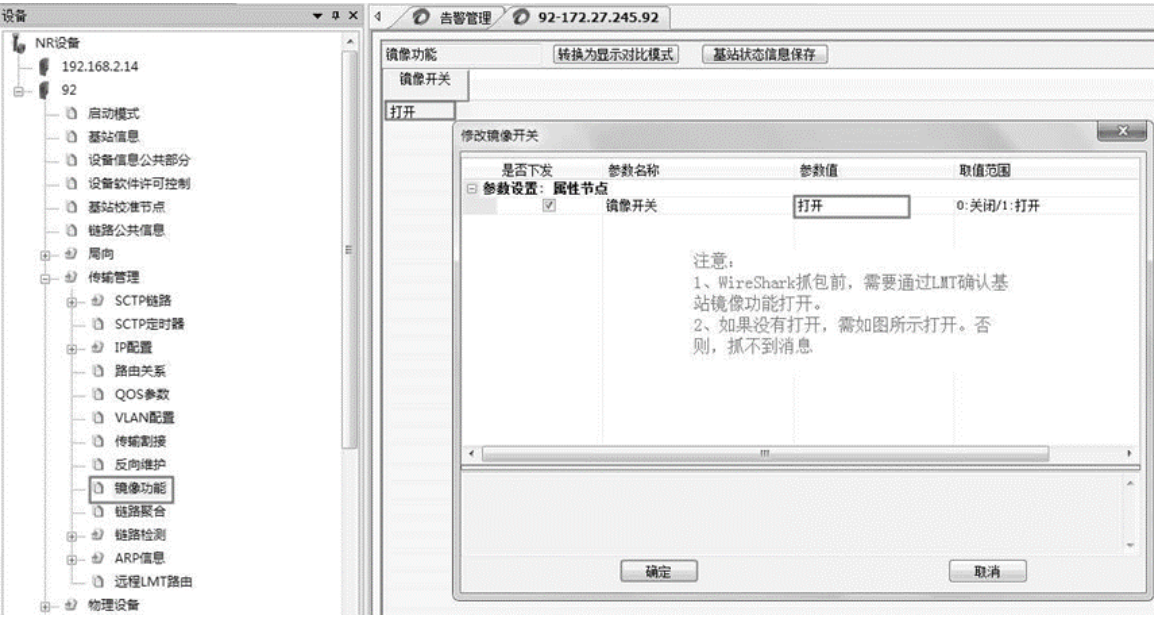

🕘 5.1 打开基站镜像

🕘 5.2 打开Wireshark分析软件

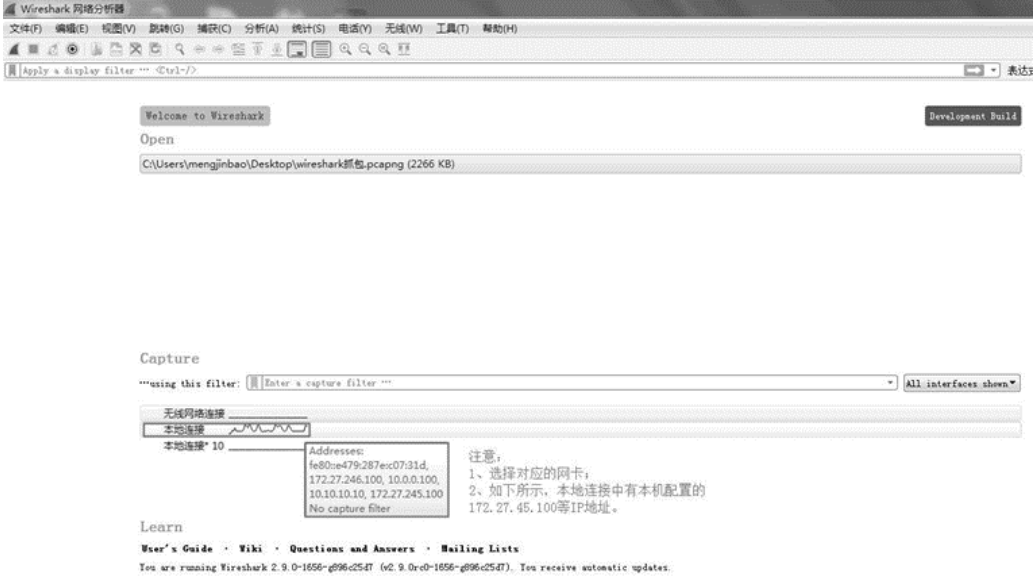

注意选择对应的网卡。

🕘 5.3 执行捕捉操作

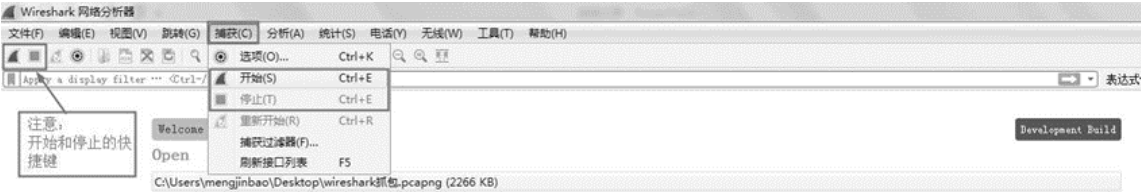

执行捕捉操作可通过菜单或快捷方式进行捕捉、停止等。

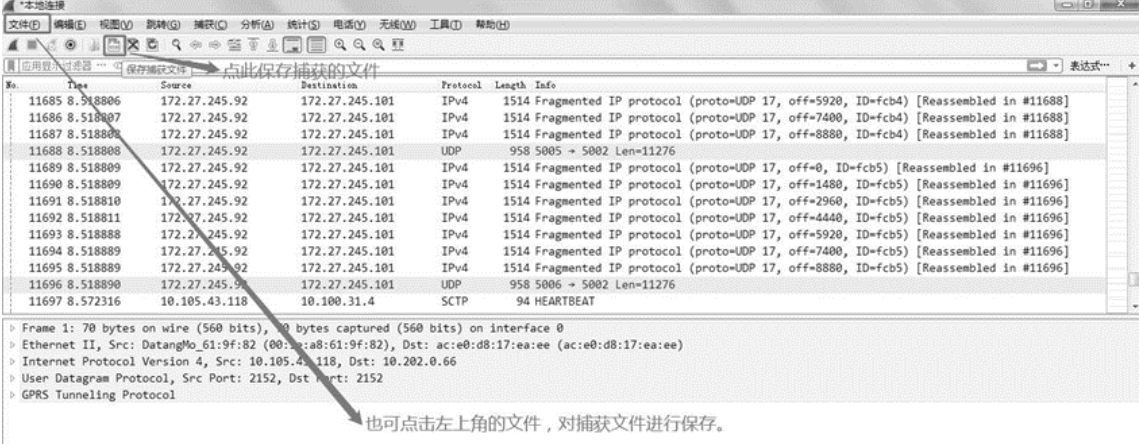

🕘 5.4 文件保存

🕘 5.5 过滤分析

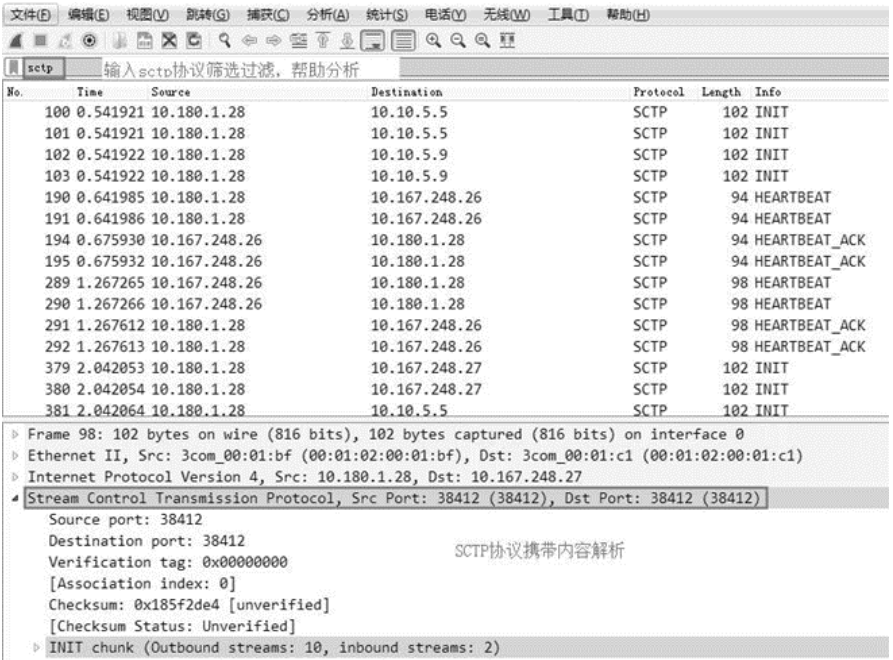

可在窗口输入所要搜索的协议，进行过滤分析。常用的过滤协议有SCTP、NG-AP、ICMP（Internet Control Message

Protocol，Internet控制报文）

Wireshark软件的功能非常强大，对于终端的封包、核心网功能实体之间的网络封包也可以进行解析。

————————————————

版权声明：本文为CSDN博主「HinsCoder」的原创文章。

原文链接：https://blog.csdn.net/HinsCoder/article/details/128839371
