某运营商99元5G套餐：套餐背后，网络侧和网元要做哪些事？

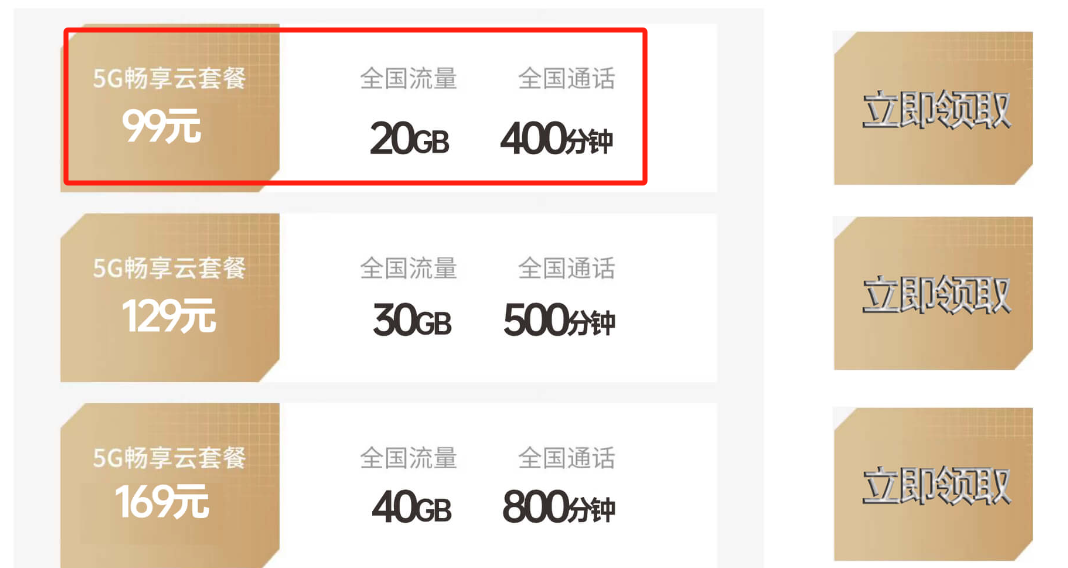

本文将以某运营商的一款99元包20GB流量+400分钟通话的5G套餐为例，逐条解析其资费规则，并从RAN、5GC（AMF, SMF, UPF, PCF,

UDM, CHF/OCS等）、IMS（P/I/S-CSCF, TAS, MRF等）、BOSS及Charging（OCS/CCS, Billing）等技术视角，深入探讨为了实现这些承

诺，网络侧需要具备哪些关键能力，以及相关网元需要进行哪些核心配置。

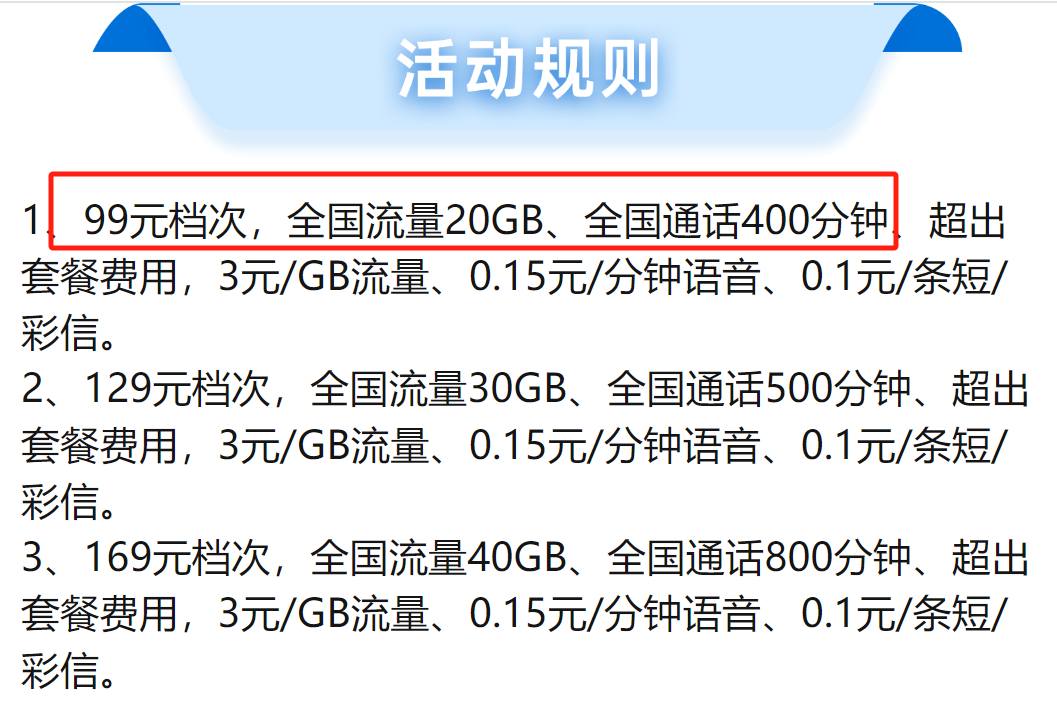

点”立即领取“可以看到详细的资费说明：

一、基础套餐与超套资费实现 (99元档，20GB，400分钟，超套费率)

用户承诺：

1、99元档次，全国流量20GB、全国通话400分钟、超出套餐费用，3元/GB流量、0.15元/分钟语音、0.1元/条短/彩信。

技术实现深度解析：

这看似基础的套餐定义，是整个资费体系的核心，涉及用户签约、策略制定、额度管理和超套计费的全流程。

1. 用户签约与开通 (BOSS 系统)

功能: CRM系统需定义“99元5G套餐”产品，包含产品编码、价格（99元/月）、包含的免费资源包（20GB全国流量、400分钟全

国语音）。用户订购时，订单系统触发开通流程。

产品目录管理: 配置套餐ID、名称、描述、周期性费用（月租）。

资源包管理: 配置与套餐关联的免费资源包ID，包括：

流量包: 类型（全国流量）、额度（20GB）、单位（GB）、生效/失效规则（通常按账期月）、优先级、是否允许

结转（见后文）。

语音包: 类型（全国主叫）、额度（400分钟）、单位（分钟）、生效/失效规则、优先级。

服务开通模板: 定义开通时需要向哪些网元（UDM、PCF、OCS等）下发哪些签约数据。

2. 用户签约数据同步 (BOSS -> UDM/HSS)

功能: BOSS系统通过服务开通接口（如SOAP/XML, RESTful API等），将用户的签约信息（SUPI/IMSI、套餐ID、允许的业务

类型等）同步到5GC的UDM (Unified Data Management) 或4G的HSS (Home Subscriber Server)。

UDM/HSS: 配置用户签约档案（Subscription Profile），包含：

用户的SUPI/IMSI。

签约的S-NSSAI（标识网络切片，对普通公众用户通常是默认切片）。

签约的DNN（Data Network Name，如ctnet）。

基本业务权限（如允许数据业务、允许VoLTE/VoNR、允许短信等）。

漫游权限（默认国内允许）。

指向策略控制和计费系统所需的用户分组或标识。

3. 策略制定与下发 (PCF)

功能: PCF (Policy Control Function) 基于从UDM获取的用户签约信息（或通过 Npcf_SMPolicyControl_Create等接口接收的签

约信息），以及BOSS/Charging系统推送的额度信息，为用户的数据会话（PDU Session）和语音会话（IMS Session）制定

PCC (Policy and Charging Control) 规则。

PCF策略库: 配置与“99元5G套餐”关联的策略规则集。

数据业务: 定义默认的QoS Flow规则（5QI, ARP, MBR/GBR），关联到计费策略（Charging Key / Rating

Group），初始指向“套餐内流量”的计费规则。

语音业务(VoLTE/VoNR): 定义语音专用的QoS Flow（5QI=1/5），关联到IMS域，并关联到指向“套餐内语音”的计

费规则。

短信业务(SMS over NAS / IP-SM-GW): 可能有策略关联，但计费主要由短信中心(SMSC)或IP-SM-GW配合OCS处

4. 额度管理与实时计费 (CHF/OCS/CCS)

功能: CHF (Charging Function) 或传统的OCS/CCS (Online Charging System / Convergent Charging System) 负责实时追踪用

户的流量和语音使用量，并对照套餐内额度进行扣减。当额度用尽时，切换到按超套资费标准计费。

账户与资源管理: 为用户创建账户，并关联BOSS同步过来的免费资源额度（20GB数据，400分钟语音）。配置资源的计

量单位、生命周期（与账期同步）、使用优先级。

计费策略/费率计划 (Rating Plan):

套餐内: 定义Rating Group（如RG_National_Data, RG_National_Voice），初始关联到免费资源额度扣减逻辑。

套餐外 (Overage): 定义超套的Rating Group或计费事件，配置费率：

数据：3元/GB (可能需要配置更精细的单位，如0.00293元/MB，或按后文描述的阶梯方式实现)。

语音：0.15元/分钟 (需配置计费脉冲，如按分钟计费)。

短信：0.1元/条 (由SMSC/IP-SM-GW上报事件，OCS进行计费)。

触发器/逻辑: 配置当免费资源额度账户余额为0时，自动将后续相同Rating Group的业务量切换到按超套费率进行货币计

5. 会话建立与策略执行 (AMF, SMF, UPF, IMS)

AMF (Access and Mobility Management Function): 处理用户注册，从UDM获取签约数据，选择PCF。

SMF (Session Management Function): 建立PDU会话，从PCF获取PCC规则，选择UPF，配置UPF的转发和计费规

则。通过 Nsmf_PDUSession_SMContextStatusNotify 等接口向AMF/PCF/OCS上报会话状态。

UPF (User Plane Function): 根据SMF下发的规则（PDR, FAR, QER, URR, BAR）处理用户数据流，执行QoS保障，收

集使用量信息，并通过PFCP协议实时或定期向SMF汇报（Usage Reporting）。

IMS Core (P/I/S-CSCF, TAS): 处理VoLTE/VoNR注册和呼叫。TAS (Telephony Application Server) 通常负责业务逻辑和

计费触发，通过 Diameter Ro/Gy 或 Nchf_SpendingLimitControl 接口与OCS交互，申请/扣减语音额度，上报通话时长。

SMF: 配置与PCF、CHF/OCS的接口。配置默认的计费策略映射。

UPF: 无需特定用户配置，执行SMF下发的动态规则。

IMS TAS: 配置与OCS的接口地址和计费应用ID。配置触发计费的业务场景（如主叫通话）。

6. 短信/彩信计费 (SMSC/MMSC/IP-SM-GW)

功能: 用户发送短信/彩信时，消息经过SMSC/MMSC或IP-SM-GW处理。这些网元需要与OCS集成，上报发送事件（成功/失

败），由OCS根据0.1元/条的费率进行计费（通常是离线计费OFCS处理后出账，或有实时计费需求则对接OCS）。

SMSC/MMSC/IP-SM-GW: 配置与OCS/Billing系统的接口（如Diameter Ro/Rf，或生成CDR话单）。

OCS/Billing: 配置短信/彩信的计费事件代码和费率。

小结: 实现基础套餐和超套，需要BOSS定义产品，UDM存储签约，PCF制定策略，OCS管理额度和费率，SMF+UPF+IMS执行策略和上报

用量，形成闭环控制。

二、流量使用范围与接入方式说明

用户承诺：

1、手机上网流量仅限中国大陆境内使用，只适用于5G、4G、3G、2G，不区分5G、4G、3G、2G，不含WLAN（Wi-Fi）上网。 2、适用

于流量不清零规则。

技术实现深度解析：

1. 地域限制 (中国大陆境内)

功能: 网络需要实时判断用户当前所在位置，并基于位置执行策略。

位置获取:

RAN (gNB/eNB/NodeB/RNC): 上报小区信息 (Cell ID / ECGI / NCGI)。

AMF/MME: 在注册和移动性管理过程中获取用户的TAI (Tracking Area Identity) / RAI (Routing Area Identity)，包含

PLMN ID (国家码+运营商码) 和 TAC/LAC (跟踪/位置区码)。AMF将位置信息提供给SMF/PCF。

策略执行 (PCF):

配置: PCF配置策略规则，检查PDU会话建立或更新请求中的用户位置信息（PLMN ID）。只有当PLMN ID属于中

国大陆运营商时，才应用“国内流量”的计费策略（指向20GB免费包或3元/GB超套）。

逻辑: 如果用户漫游到境外（不同的PLMN ID），PCF会下发不同的PCC规则，可能阻止数据会话，或应用昂贵的

国际漫游计费策略（通常需要用户单独开通并有独立额度/费率）。

计费系统 (CHF/OCS):

配置: OCS也可能配置基于位置的计费逻辑，作为校验或补充。上报的Usage Report中通常包含位置信息，OCS可

以根据PLMN ID应用不同的费率或额度。主要依赖PCF的策略来引导。

2. 接入方式无关性 (5G/4G/3G/2G)

功能: 套餐流量的消耗不因用户当前使用的无线接入技术（RAT Type）而异。

RAT Type上报: UE在注册和切换时会向RAN和核心网（AMF/MME）上报其支持和当前使用的RAT Type。AMF/MME会

将此信息存储在用户上下文中，并可能通知SMF/PCF。

策略与计费配置 (PCF & CHF/OCS):

关键配置: PCF制定的PCC规则和CHF/OCS配置的计费策略（Rating Group）不应包含基于RAT Type的区分条件。

即，无论是5G NR接入（通过gNB -> AMF -> SMF -> UPF），还是4G LTE接入（eNB -> MME -> SGW -> PGW

或 eNB -> AMF -> SMF -> UPF），甚至2G/3G接入，只要产生的IP流量匹配到ctnet这个DNN，并且用户在国内，

都应指向同一个“全国流量”的额度桶和计费规则。

后台逻辑: 虽然网络内部处理流程（如5G的QoS Flow与4G的EPS Bearer）和信令交互不同，但最终在策略和计费

层面被抽象为统一对待。

3. 不含WLAN (Wi-Fi)

功能: 通过Wi-Fi上网产生的流量不计入此套餐的20GB流量额度。

技术区分: Wi-Fi接入通常通过两种方式与移动网络关联：

不可信WLAN接入 (ePDG): UE通过IPSec隧道连接到核心网的ePDG (evolved Packet Data Gateway)，再接入

PGW/SMF+UPF。

可信WLAN接入 (TWAG/TNGF): UE直接连接到运营商部署的可信WLAN接入网关，再接入PGW/SMF+UPF。

WLAN Offload (ANDSF/MAPCON): 手机根据策略（ANDSF）或用户选择，将部分或全部数据流直接通过Wi-Fi路

由到互联网，完全绕开移动核心网。

策略与计费配置 (PCF & CHF/OCS):

接入标识: 通过ePDG或TWAG/TNGF接入时，网络侧（PCF/SMF/OCS）能够识别接入类型。

配置: PCF/OCS中需要明确配置：对于通过WLAN接入类型（ePDG/TWAG/TNGF）发起的PDU会话（或特定的

DNN），不应用此套餐的“全国流量”计费策略，或者应用单独的WLAN计费策略（可能是免费，可能是按时长/流量

单独计费，取决于运营商策略）。

WLAN Offload: 对于完全Offload的流量，由于不经过移动核心网，天然就不会被计入套餐流量。

4. 流量不清零 (结转)

用户承诺： 适用于流量不清零规则。

功能: 当月套餐内剩余的全国流量可以结转到次月继续使用。

实现 (CHF/OCS & BOSS):

账期末处理:

OCS: 在账期切换时刻（通常是月底或月初零点），OCS需要执行特定逻辑：

计算“全国流量”免费资源包的剩余额度。

将剩余额度转移到一个新的“结转流量”额度桶中。这个结转桶通常有独立的生命周期（仅限次月有效）和使用

优先级。

BOSS: 可能需要从OCS获取结转流量数据，用于账单展示和用户查询。

次月使用:

OCS配置: 配置资源使用优先级，确保用户下个月使用流量时，优先消耗“结转流量”桶中的额度，然后再消耗新发放

的当月套餐内20GB额度。

有效期: 配置“结转流量”桶的有效期为一个账期月，到期后自动清零。

小结: 位置限制依赖PLMN ID判断，接入方式无关性在于策略/计费配置的统一性，WLAN排除基于接入类型识别，流量结转是OCS在账期末

进行额度转移和优先级调整的结果。

三、套餐外流量阶梯计费 (3元/GB的实现细节)

用户承诺：

3、前100MB按0.03元/MB收费，达到100MB（3元）时，额外返还用户924MB流量（即3元/1GB）;流量超过1GB时，仍按上述原则（即

每超出1GB按照3元/1GB收费）收费，以此类推；

技术实现深度解析：

这是典型的阶梯+优惠包的复杂计费模型，完全由在线计费系统（CHF/OCS/CCS）实现。

1. 触发条件: 当用户的20GB套餐内流量额度用尽后，后续产生的全国流量将触发此计费逻辑。

2. 阶梯计费与额度赠送 (CHF/OCS)

功能: OCS需要具备灵活的、基于累计用量的多步计费 (Multi-Step Rating) 和动态额度赠送能力。

配置: 针对“全国流量”超套后的计费事件/Rating Group，配置如下阶梯费率逻辑：

阶段1 (0 - 100MB):

计量: 按MB实时计量。

费率: 0.03元/MB。

累计器: OCS内部需要有一个与此账期、此费率计划关联的累计器，记录本阶段已使用的流量。

货币扣费: 实时从用户账户余额中扣费。

阶段转换点 (达到100MB):

触发器: 当上述累计器达到100MB时，触发一个特殊动作。

固定费用: 此时可能已经累计扣费3元，或者在此刻补足/确认扣费3元。

额度赠送: 立即向用户的账户中添加一个临时性的、免费的“超套优惠流量包”，额度为924MB。这个包具有高

优先级（优先于后续的按量付费），且通常仅在当前账期有效。

阶段2 (赠送的924MB):

计量: 继续按MB实时计量。

费率: 应用“超套优惠流量包”的免费规则（0元/MB）。

额度扣减: 实时扣减赠送的924MB额度。

阶段3 (超出第一个1GB后):

触发: 当赠送的924MB额度也用尽后（即总超套流量达到1GB），进入下一计费阶段。

逻辑: “仍按上述原则（即每超出1GB按照3元/1GB收费）”，这通常意味着采用“流量包”模式计费：

触发器: 当用户再次产生流量时。

动作: 立即扣费3元，并同时赠送一个1GB的“超套流量包”（优先级低于套餐内流量和结转流量，但高于按量付

循环: 用户消耗完这1GB后，再次产生流量时，重复“扣费3元，赠送1GB”的动作。

3. 实时交互 (SMF/UPF <-> CHF/OCS)

功能: 为了实现精确的阶梯触发和实时扣费/赠送，需要SMF/UPF与CHF/OCS之间保持紧密的在线计费交互（如通过Nchf接口或

Diameter Gy接口）。

UPF根据URR规则监控流量，达到阈值（可能很小，如几MB或几十KB）后上报给SMF。

SMF将使用量通过计费请求（如Nchf_SpendingLimitControl_Update / Diameter CCR-Update）发送给CHF/OCS。

CHF/OCS根据当前的计费阶段（是0-100MB，还是消耗赠送包，还是触发新的3元/1GB包）进行处理：

如果是按量付费阶段，则扣除相应费用，并返回授权（允许继续使用）。

如果是消耗免费包阶段，则扣减额度，返回授权。

如果达到触发点（100MB或用完1GB包），OCS执行内部逻辑（扣费、赠送额度），然后返回授权。

如果用户余额不足以支付超套费用（如触发3元/GB包时），OCS将返回授权失败或零额度，SMF进而指示UPF限速或阻

断数据。

小结: 这个复杂的阶梯计费模型是OCS的核心能力体现，需要精细配置多阶段费率、累计器、触发器、动态额度赠送与扣减逻辑，并依赖核

心网（SMF/UPF）的实时使用量上报和OCS的实时响应。

四、流量封顶与解封

用户承诺：

4、上网当月套餐外流量消费600元及600元的倍数则断网，次月初自动开通，如果客户当月申请继续使用，则继续提供服务，按照套外资

费收费。套餐外流量消费费用包含按套餐外资费收取的上网流量费，不含用户订购的定向、闲时等各种流量包功能费；

技术实现深度解析：

这是典型的"Bill Shock"（账单震撼）防护机制，结合了费用控制和用户体验管理。

1. 费用阈值监控 (CHF/OCS)

功能: OCS需要实时监控用户当月因“套餐外流量”（特指按3元/GB等标准费率产生的费用，不含流量包月费等）累计消费的金

专用费用累计器: 在OCS中为每个用户配置一个专门用于跟踪“套餐外流量费用”的月度累计器。这个累计器只累加由超套

流量产生的费用。

阈值触发器: 配置该累计器的触发规则，当累计金额达到600元（以及其整数倍，如1200元、1800元等）时，触发特定动

2. 断网（服务限制）执行 (CHF/OCS -> PCF -> SMF -> UPF)

功能: 当达到600元费用阈值时，网络需要限制用户的进一步数据使用（断网）。

OCS动作: 当费用累计器触发600元阈值时，OCS主动向PCF发起策略变更请求（如通过 Nchf_PolicyAuthorization 或

Diameter RAR），通知其达到费用上限。

PCF响应: PCF接收到通知后，更新该用户的PCC策略。

配置: PCF中需预定义一套“费用封顶”状态下的策略规则。这套规则通常指示SMF将用户的QoS设置为极低速率（如

0 kbps），或者直接应用阻断规则。

策略下发: PCF通过 Npcf_SMPolicyControl_UpdateNotify 接口向SMF推送更新后的策略。

SMF执行: SMF接收到新的PCC规则后，将其转化为对UPF的具体指令。

配置: SMF将新的QER（QoS Enforcement Rule，如MBR/GBR=0）或FAR（Forwarding Action Rule，如DROP）

通过PFCP Session Modification Request 发送给UPF。

UPF实施: UPF根据SMF的指令，修改对该用户PDU会话的处理方式，阻止数据流量通过。

3. 断网用户体验 (可选)

功能: 为了提升用户体验，可以在断网时将用户的HTTP/HTTPS请求重定向到一个特定的告知页面（例如，提示已达费用上限，

如何申请继续使用）。

PCF/SMF/UPF配置: PCF下发的策略可指示SMF配置UPF，对用户的HTTP/HTTPS流量应用重定向规则（如通过BAR -

Buffering Action Rule配合特定的重定向服务器地址）。

4. 次月初自动开通

功能: 在新的账期开始时，自动解除因费用封顶导致的服务限制。

实现 (OCS & BOSS/CRM):

账期切换: OCS在账期切换时，会重置费用累计器。

状态重置: OCS需要通知PCF用户的费用状态已重置，或者PCF/SMF在账期初查询用户状态时发现费用不再超限。

策略恢复: PCF随即撤销“费用封顶”策略，恢复用户正常的PCC规则。SMF同步更新UPF配置，恢复数据服务。

BOSS: 可能参与触发账期切换流程，并确保用户状态在各系统间同步正确。

5. 用户申请当月继续使用 (解封)

功能: 用户可以通过客服、营业厅APP等渠道申请在达到600元封顶后继续使用流量，并接受按超套资费继续计费。

用户请求 (BOSS/CRM): 用户通过前端渠道发起解封请求。CRM系统验证用户身份，记录请求。

触发解封 (BOSS -> OCS/PCF): CRM系统通过接口向OCS或PCF（或两者）发送解封指令。

OCS处理: 如果是OCS触发断网，OCS需要标记该用户已申请解封，不再因为费用达到600元的倍数而触发断网通知（可

能需要调整阈值或禁用触发器）。

PCF处理: PCF收到解封指令后，撤销之前下发的“费用封顶”策略，恢复用户的正常PCC规则。

网络恢复: PCF -> SMF -> UPF 链路完成策略更新，用户数据服务恢复。

后续计费: 用户继续使用流量，OCS按照既定的超套费率（如3元/GB）继续计费，费用累计器继续累加，但不再触发600

元倍数的断网动作（除非有更高的封顶策略）。

小结: 流量费用封顶是一个典型的策略与计费联动的应用场景，OCS负责费用监控和触发，PCF负责制定和变更策略，SMF+UPF负责执行

策略。解封流程则需要BOSS/CRM介入，反向触发OCS/PCF解除限制。

五、5G网络接入条件

用户承诺：

5、使用5G网络须更换5G终端，非5G终端办理5G套餐只能享受5G资费优惠，不能享受5G网络。可通过营业厅、热线、网上营业厅、电信

营业厅App查询本地区5G网络覆盖情况，5G网络覆盖的地区以图示显示为准。

技术实现深度解析：

这条说明区分了“5G套餐”（资费计划）和“5G网络接入”（实际使用的无线技术）。

1. 5G终端能力识别 (UE -> RAN -> AMF)

功能: 网络需要识别用户终端是否具备5G NR（New Radio）能力。

UE能力上报: UE在开机附着（Registration）或切换过程中，会通过RRC信令向RAN（gNB/eNB）上报其无线能力（UE

Capability Information），其中明确包含了是否支持NR、支持的NR频段、特性等。

RAN传递: RAN将UE能力信息通过NGAP/S1AP接口传递给核心网的AMF/MME。

AMF/MME存储: AMF/MME存储UE的无线能力信息，并在建立PDU会话等过程中可能提供给SMF、PCF等其他网元。

2. 5G网络接入控制 (AMF & UDM & RAN)

功能: 即使用户签约了5G套餐，能否真正接入5G NR网络还取决于终端能力、网络覆盖和签约权限。

终端能力: 如果UE上报的能力不包含NR，即使有gNB覆盖，也无法发起NR RRC连接，只能尝试接入LTE/UMTS/GSM。

网络覆盖: 用户必须处于gNB的覆盖范围内。AMF/MME根据UE上报的小区信息判断其是否在NR覆盖区。

签约权限 (UDM): UDM中存储的签约数据可以包含“NR接入限制”（NR Restriction）等参数。如果设置为不允许NR，即使

终端和覆盖都满足，AMF也不会允许UE注册到5G NR。对于此套餐，该限制应为“允许”。

网络选择与重定向: AMF/MME在注册过程中，结合UE能力、签约数据、网络覆盖、网络策略（如负载均衡、优先接入5G

等），最终决定允许UE在哪种无线接入技术上驻留和发起业务。如果条件不满足5G，可能会将UE引导至4G或其他网

3. 5G资费优惠 (PCF & OCS)

功能: 无论用户实际接入的是5G还是4G/3G/2G网络，只要办理的是“99元5G套餐”，就应享受该套餐定义的资费（20GB免费流

量，400分钟免费通话，以及相应的超套费率）。

策略与计费配置: 正如第二条分析所述，PCF制定的PCC规则和OCS配置的计费策略应与无线接入技术（RAT Type）解

耦。策略和计费的关键依据是用户的签约套餐ID（由UDM/BOSS提供），而不是实时的RAT Type。

流程: 即使用户的UE仅支持4G，其注册和PDU会话建立流程中，AMF/SMF/PCF/OCS仍然会根据其签约的“99元5G套餐”

来处理，应用对应的QoS、额度管理和费率计划。

小结: 能否使用5G网络取决于终端、覆盖和签约权限，由UE、RAN、AMF、UDM共同决定。而享受5G套餐的资费优惠，则由PCF和OCS根

据用户签约的套餐产品ID来保障，与实际接入的RAT Type无关。

六、国内语音通话免费接听

用户承诺：

1、国内免费接听，国内通话和接听不收费范围不包括港澳台地区。

技术实现深度解析:

这是移动通信的基础功能，但在VoLTE/VoNR环境下有其特定的实现细节。

1. 通话类型识别 (IMS Core)

功能: 网络需要准确判断一个通话是主叫（Originating）还是被叫（Terminating）。

实现 (S-CSCF & TAS):

SIP信令: 在IMS呼叫建立过程中，通过SIP消息（如INVITE请求）中的角色（UAC - User Agent Client 发起呼叫；UAS -

User Agent Server 接收呼叫）可以明确区分主被叫。S-CSCF (Serving CSCF) 作为核心会话控制节点，会根据呼叫方向

触发不同的应用服务器（AS），如TAS。

TAS处理: TAS在处理被叫流程时，会识别出这是一个terminating call。

2. 位置判断 (核心网 & HLR/HSS/UDM)

功能: 需要判断被叫用户当前是否位于“国内”（中国大陆）。

被叫路由: 当有电话呼入时，网络（GMSC/IBCF/S-CSCF）需要查询HLR/HSS/UDM获取被叫用户当前注册的

VLR/MME/AMF地址（即用户当前漫游到的位置）。

PLMN ID: VLR/MME/AMF所在的网络标识（PLMN ID）决定了用户当前是否在国内。

IMS域: 在VoLTE/VoNR场景下，S-CSCF或TAS在处理被叫时，会获取用户注册时提供的P-Visited-Network-ID头域等信

息，其中包含当前访问网络的PLMN ID。

3. 计费策略应用 (TAS & OCS)

功能: 对于识别为“国内”（Home PLMN或同等对待的PLMN）的“被叫”通话，不产生费用。

TAS: 配置计费触发逻辑，对于terminating call且用户位置在国内（基于P-Visited-Network-ID或关联的核心网位置信

息），不向OCS发起计费请求（或发起零费用计费请求）。

OCS: 配置计费策略，明确定义国内被叫通话的费率为0。即使收到相关事件上报，也不扣费。

排除港澳台: 这个“国内”范围的定义至关重要。在PCF/OCS/TAS的配置中，需要精确定义哪些PLMN ID属于“国内免费接

听”范畴，明确排除港澳台地区的PLMN ID。用户漫游到港澳台接听电话，会触发不同的漫游被叫计费逻辑（通常收

小结: 国内免费接听主要依赖IMS核心网（S-CSCF/TAS）对通话类型（被叫）和用户当前位置（国内PLMN）的准确识别，并结合OCS中配

置的零费率策略来实现。

七、国内语音通话超套计费

用户承诺：

2、当月国内通话，超出对应套餐档位所包含分钟数后，按国内0.15元/分钟计收，不足1分钟按1分钟计。

技术实现深度解析:

这涉及到语音业务的额度管理、超套计费和特定的计费脉冲规则。

1. 国内主叫通话识别 (IMS Core / CS Core)

功能: 区分主叫通话和被叫通话，并判断通话是否为“国内”通话（拨打中国大陆号码）。

IMS (TAS): 对于VoLTE/VoNR主叫，TAS识别为originating call。通过被叫号码（Request-URI）判断目的地是否为国内号

码（如+86开头）。

CS (MSC Server): 对于CS域语音（如2G/3G或VoLTE回落），MSC Server处理主叫呼叫，同样根据被叫号码判断是否

为国内通话。

2. 语音额度管理与超套检测 (TAS/MSC Server & OCS)

功能: 实时追踪用户当月已使用的国内主叫通话分钟数，与400分钟的套餐额度比较。

在线计费交互: TAS/MSC Server在建立国内主叫通话前，通过Diameter Ro/Gy或Nchf接口向OCS发起计费请求（如CCR-

Initial），申请通话时长额度。

OCS处理: OCS检查用户的“全国语音”免费资源包（400分钟）余额。

额度充足: OCS从免费包中预授权一部分时长（如几分钟），并返回授权。TAS/MSC Server允许通话建立。通话过

程中，定期上报已用时长（CCR-Update），OCS持续扣减免费额度并续授权。

额度不足/用尽: 当免费额度用尽时，OCS在后续的计费交互中会告知TAS/MSC Server。此时，OCS切换到超套计

费逻辑。

3. 超套计费执行 (OCS)

功能: 对超出400分钟后的国内主叫通话，按0.15元/分钟进行实时货币计费。

超套费率: OCS中配置“全国语音”超套的Rating Group，费率为0.15元/分钟。

货币扣减: 当OCS检测到免费额度用尽后，后续从TAS/MSC Server收到的国内主叫时长（通过CCR-Update/Terminate上

报），将直接按0.15元/分钟的费率计算费用，并从用户的话费余额中实时扣除。

余额检查: 每次授权超套通话时，OCS需检查用户余额是否足够支付预授权的时长费用。余额不足则拒绝授权或仅授权极

短时间，可能导致通话无法建立或提前中断。

4. 按分钟计费（不足1分钟按1分钟）

功能: 实现向上取整的计费脉冲。

实现 (OCS & TAS/MSC Server):

上报时长: TAS/MSC Server需要精确上报通话的实际持续时长（如秒级精度）。

OCS计费逻辑: OCS在计算费用时，应用“向上取整到分钟”的规则。例如：

通话30秒，按1分钟计费，费用 = 1 * 0.15元。

通话1分20秒，按2分钟计费，费用 = 2 * 0.15元。

配置: OCS的费率计划中需要配置计费单位为分钟，并启用相应的取整规则（Ceiling function）。

小结: 国内语音超套计费依赖于IMS/CS核心网识别国内主叫通话，并通过在线计费接口与OCS紧密交互。OCS负责额度管理、超套检测、按

分钟取整的费率计算和实时扣费。

某运营商的这款5G套餐的资费说明，虽然面向用户语言简洁，但其背后是整个5G/4G网络（RAN、5GC、IMS）与支撑系统（BOSS、

Charging）高度协同、精妙运作的结果。我们可以看到：

BOSS系统是产品定义、用户签约和开通的源头。

UDM/HSS存储着用户的核心签约数据和身份标识。

PCF是策略“大脑”，基于签约和实时状态（如位置、额度）动态生成PCC规则，控制网络行为。

CHF/OCS/CCS是计费“心脏”，负责额度管理、实时计量、复杂费率计算（阶梯、封顶、取整）、余额控制和触发策略联动。

AMF、SMF、UPF构成了5GC的核心数据通道和会话管理框架，忠实执行PCF的策略和OCS的计费要求。

IMS核心网处理VoLTE/VoNR语音业务，同样深度融入策略与计费框架。

RAN提供无线接入，并上报关键信息（如位置、终端能力）。

每一项用户承诺，都转化为对这些网元功能、接口交互和内部配置的具体要求。例如，地域限制需要位置感知与策略结合；流量不清零涉及

OCS的账期处理逻辑；阶梯计费考验OCS的复杂定价能力；费用封顶是OCS与PCF联动的典型场景；5G接入区分则体现了网络侧对终端能

力的识别与签约权限的控制。

对于资深5G工程师而言，理解这些端到端的技术实现细节，有助于在网络规划、优化、故障排查以及新业务设计中，更深刻地把握网络能力

与业务需求的映射关系。这不仅是对现有网络架构复杂性的认知，也是未来网络演进（如切片商业化、更灵活的策略与计费）的技术基础。
