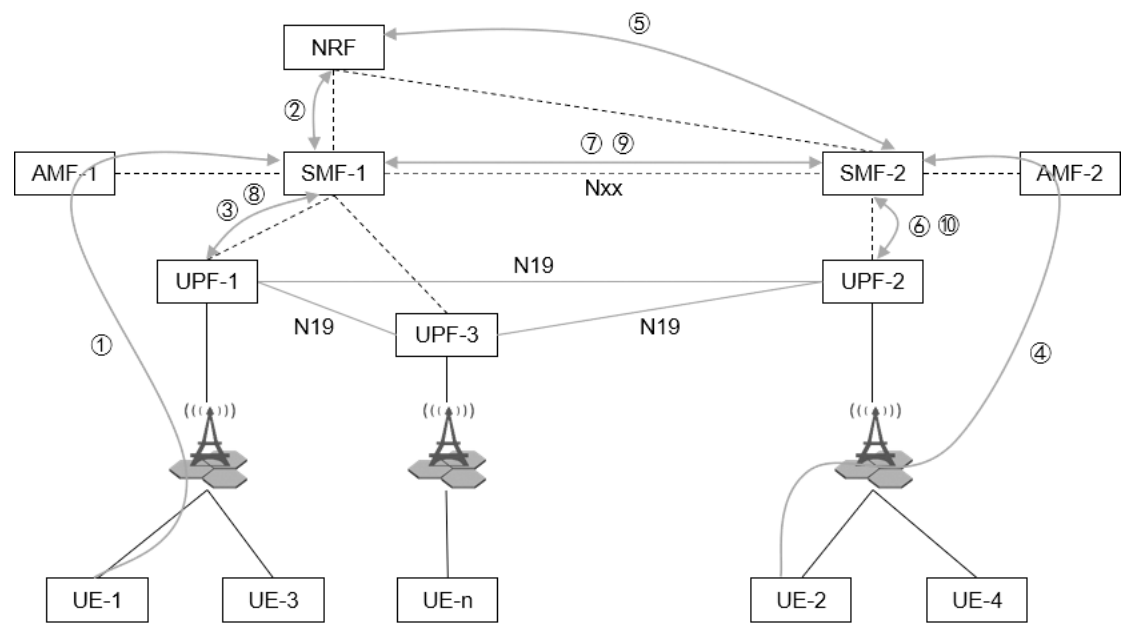

基于NRF查询的5G局域网N19隧道建立流程

获取UE-1基于DNN、S-NSSAI和PDU会话类型的5G VN组会话标识。SMF-1进一步决定是否触发NRF查

询。如VN业务流仅在本地转发，则无需查询；如需经由N19或N6转发，则向NRF发起查询。

（2）SMF-1在NRF中更新带有其提供服务的5G VN组会话标识的配置文件，并根据该标识对NRF执行

SMF发现。由于实际目前仅有SMF-1为该5G VN组服务，NRF在响应消息中仅返回SMF-1。

（3）SMF-1向UPF-1发起N4会话创建请求，创建5G VN组会话和UE会话。消息中携带PDR、FAR等。

（4）UE-2发起PDU会话建立请求。根据DNN和S-NSSAI，SMF-2获知该UE会话关联5G VN组。

（5）SMF-2同理在NRF中注册配置文件，并根据5G VN组标识对NRF执行SMF发现。NRF在响应消息中

返回SMF-1和SMF-2。

（6）SMF-2为UE-2会话配置PDR/FAR，并请求UPF-2分配N19隧道。

（7）SMF-2将5G VN组会话请求发送到SMF-1，请求消息中包括N19隧道信息和UE-2会话的IP地址或

MAC。

（8）SMF-1将接收到的N19隧道信息发送给UPF1，并请求其分配N19隧道。同时SMF-1根据UE-2会话的

IP地址或MAC创建新的PDR/FAR。

（9）SMF-1向SMF-2发送响应消息，消息中包括UPF-1的N19隧道资源和UE-1会话的IP地址或MAC。

（10）SMF-2向UPF-2发送N4会话请求，通知其UPF-1的N19隧道信息，并根据接收到的UE-1会话的IP

地址或MAC创建新的PDR/FAR。

到此，UPF-1和UPF-2之间完成了N19隧道的建立。

来源《支持跨SMF管理的5G LAN解决方案研究》

作者：蔡子华 刘子建 陈丰 郭春旭 余锦才
