什么是TFT（Traffic Flow Template）？有啥用？

App。

Q2：TFT如何描述业务？描述的是什么业务？

A2：TFT主要是配合EPS专载建立使用的，所以用来描述专载的业务流量。

附着建立的默认承载是没有TFT了，因为都是默认承载了，也就是默认所有的App都是相同的Qos。

那大家都一样，自然就无需区分或识别是啥业务或app了。

如果特定App需要更高的Qos，那再单独给你建专载，并且通过TFT来识别你。

这就好比去机场，默认把所有人都放在普通柜台（默认承载）排队。

但有个VIP，亮明证件，那可以单独给你拉到VIP窗口（专有承载）去排队。那这个证件有你的相片、公

章，就可以识别VIP的身份，这就是TFT。

【可能不是很恰当，但大概是这个意思。】

TFT由多个Packet Filter参数组成，每个Packet Filter可以通过源和目的IP、源和目的端口等组合来识别业

务数据流。

比如source IP=UE，dest IP=SBC。src port =xxxx，dest port = yyyy是一个RTP音频流。给这个音频流

建专载。

另外，TFT一般是成对的，包括上行和下行，因为双向都要做业务检测。

Q3：TFT是如何产生的？都发给谁？

A3：一般来说，TFT是自上而下产生和传递的。上就是应用层，下就是接入网。以volte为例，

就是由AF（SBC）决定了业务流的描述（通过与UE的SDP协商决定）后，发给PCRF，

PCRF转成Gx规则下发给PGW，PGW发给SGW，然后是MME，eNB最后传给UE。

AF-->PCRF-->PGW-->SGW-->MME-->eNB-->UE这样的。

但需要注意，在不同的接口，虽然都是对业务的描述，但参数的名字不一样。

MME到UE的NAS接口叫TFT，遵循24301。

S5和S11接口叫EPS Bearer Level Traffic Flow Template ，或者叫Bearer TFT。遵循29.274。

最后看一个log实例：

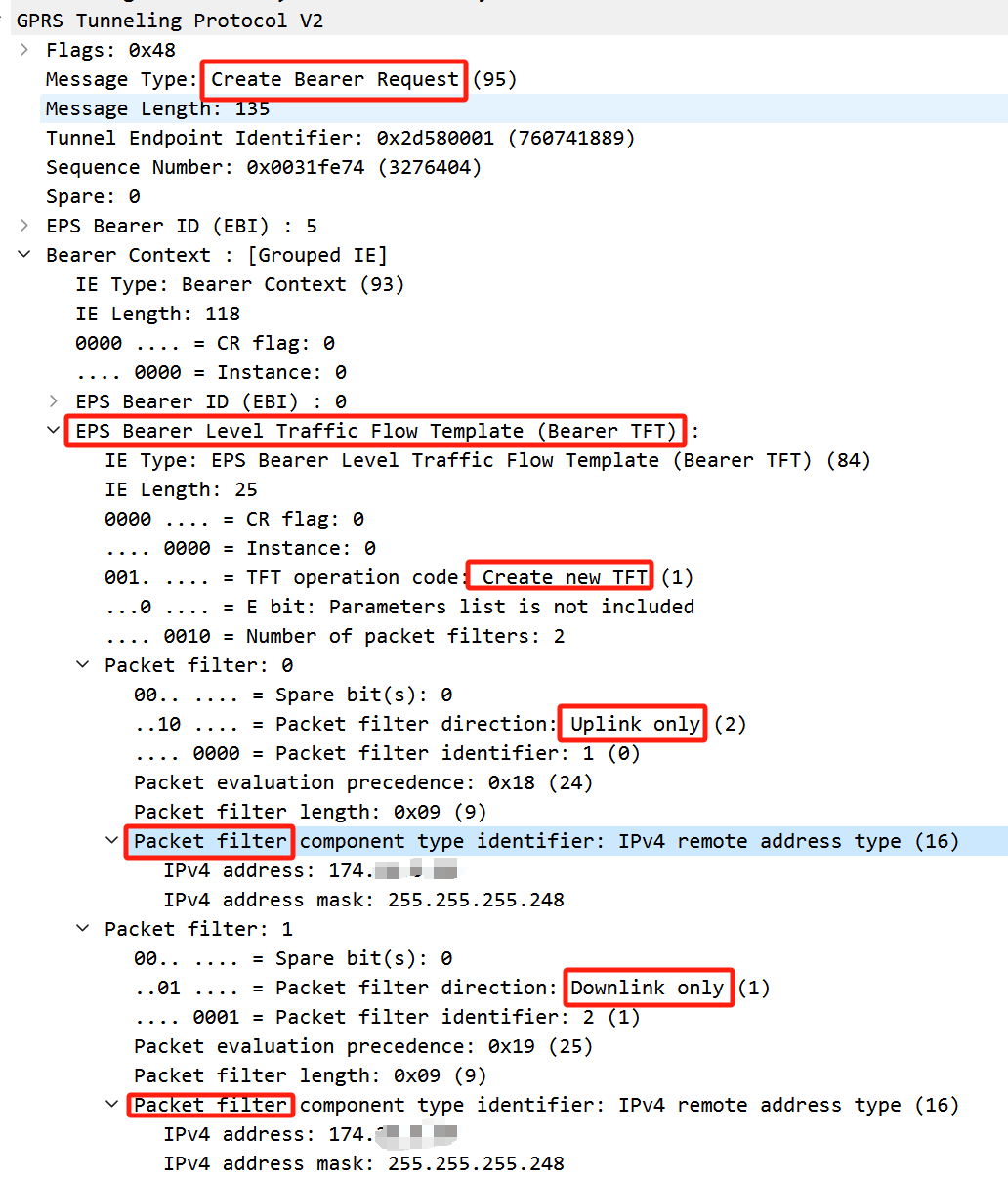

1）先看一个S5和S11口的create bearer request消息；

- 请记住这个消息，死记硬背都行；

- 商用网络中只要看到create bearer request消息，都是来建EPS专载的。

- 这里可以看到有一个TFT操作是create new TFT，即创建了一个TFT，包含两个packet filter，一个ID是

0，以个是1。然后一个用于上行、一个用于下行。这个包是来自lab，所以分类规则比较简单，就是按照

目的IP地址段（地址+掩码）来做匹配。

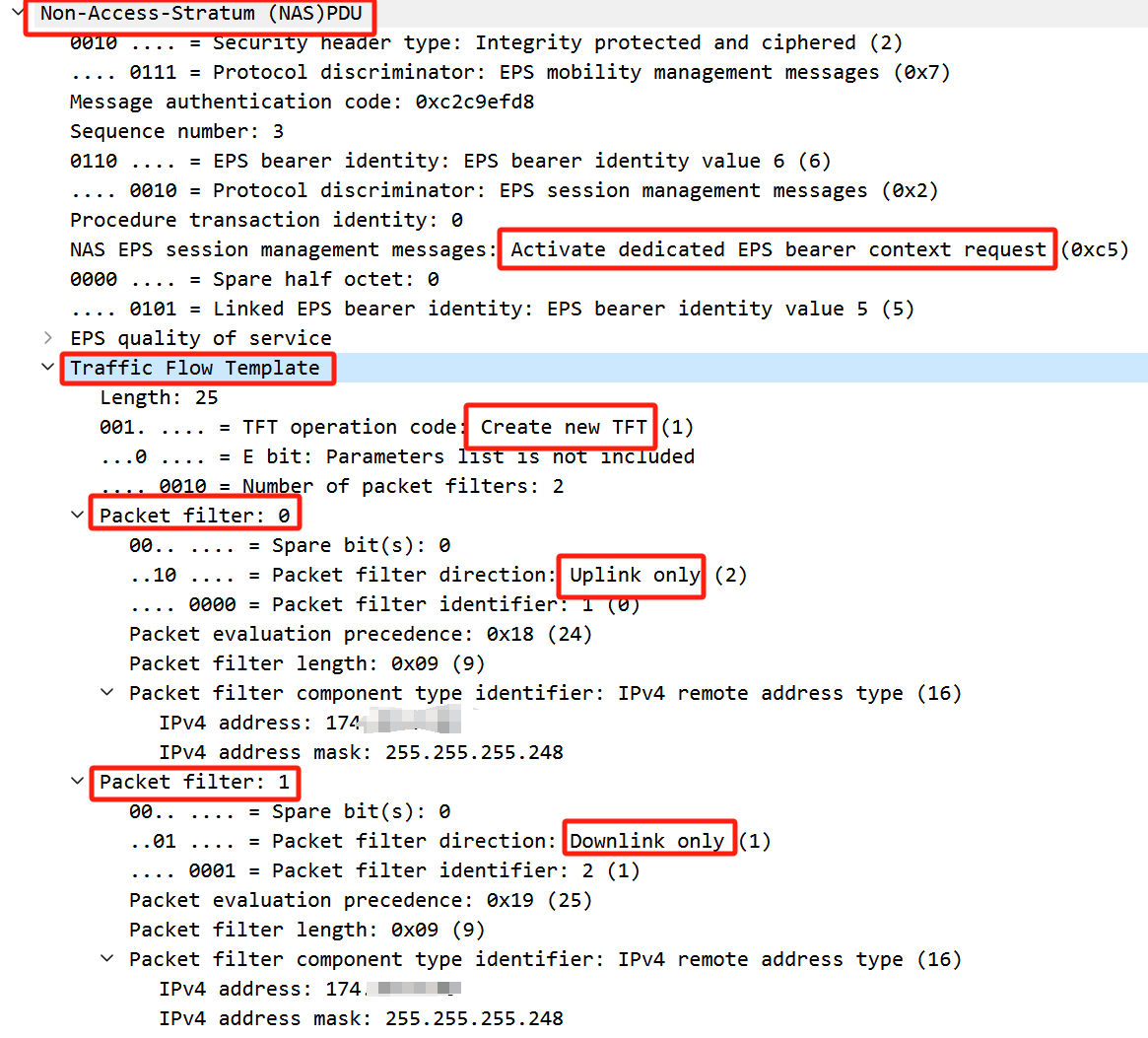

2）看下MME发给UE的Activate dedicated EPS bearer context request消息，这个消息也是专门建专载

- 可以看到在NAS消息里，就叫TFT参数，就是从S11口复制粘贴过来的。

其他的没有什么。
