SMS over SGs的超长短信（大于140字节）log分析

测试步骤：

1）首先UE完成EPS的联合附着。（图上的第1步。）

2）UE上发送一条超过140字节的短消息。

（图上的第3步，如果UE在空闲态，发起第2步的service request流程先切到连接态再发。）

短消息被封装在NAS消息UpLinkNASTransport。

UE要按照3GPP TS 23.040构造要发送的SMS消息（如包含CP-DATA/RP-DATA/TPDU/SMS-SUBMIT几

部分），并封装在S1AP-UPLINK-NAS-TRANSPORT消息中的NAS信元中发送给MME；

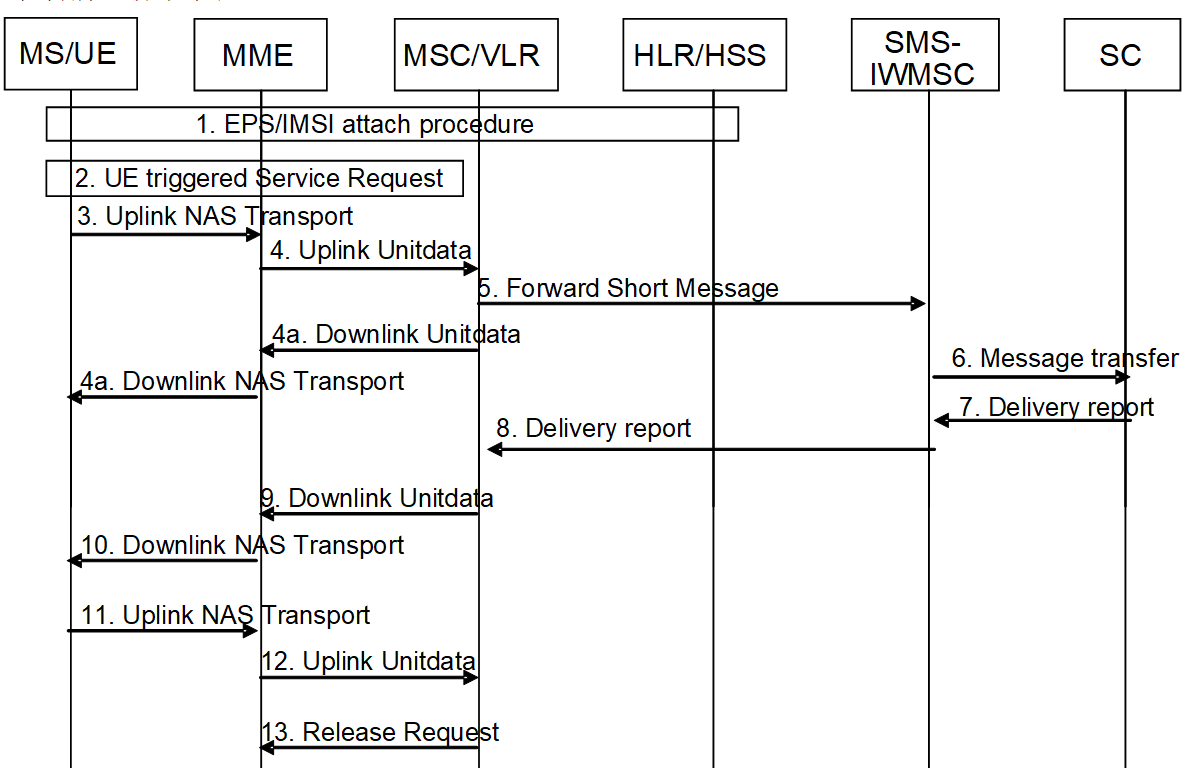

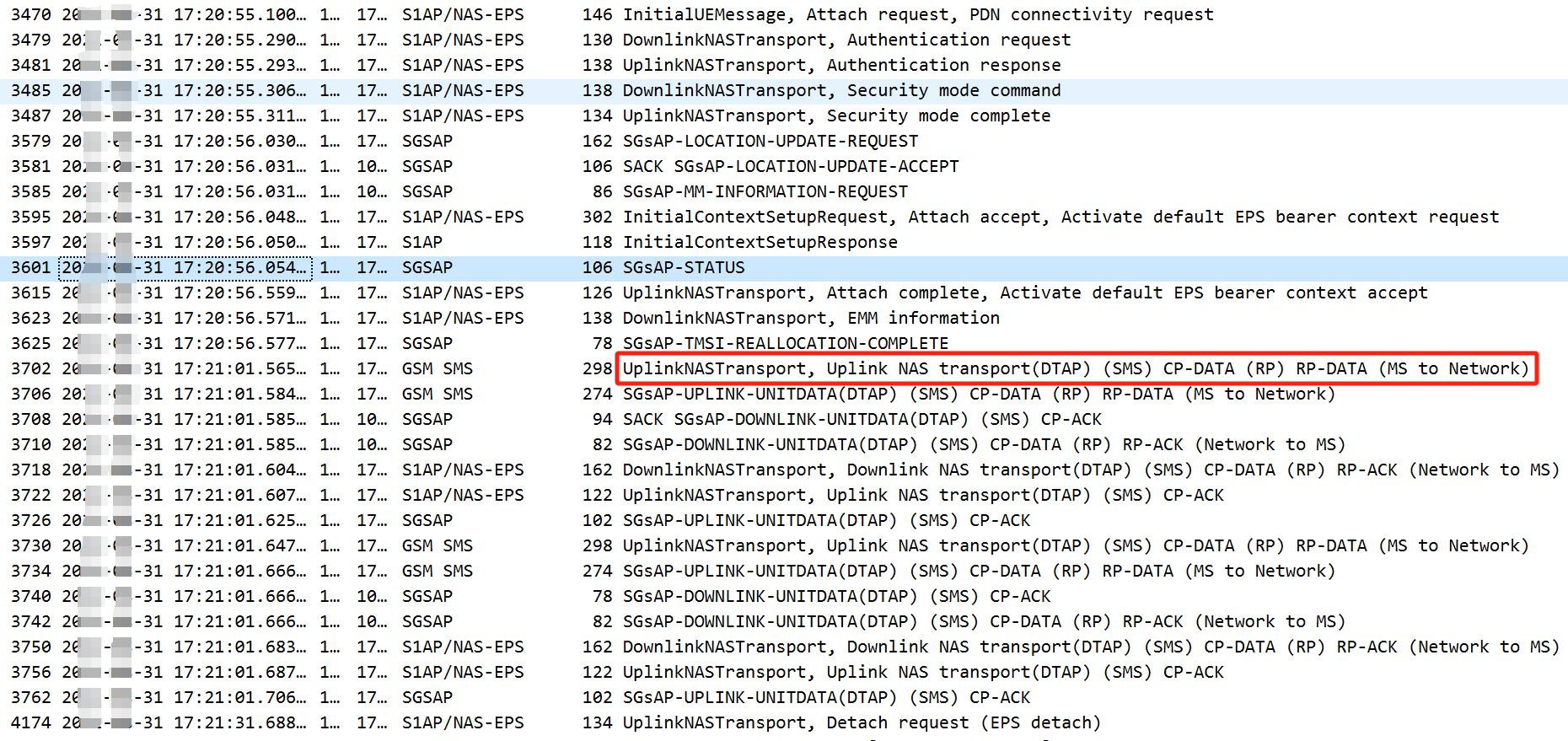

完整步骤如下图：

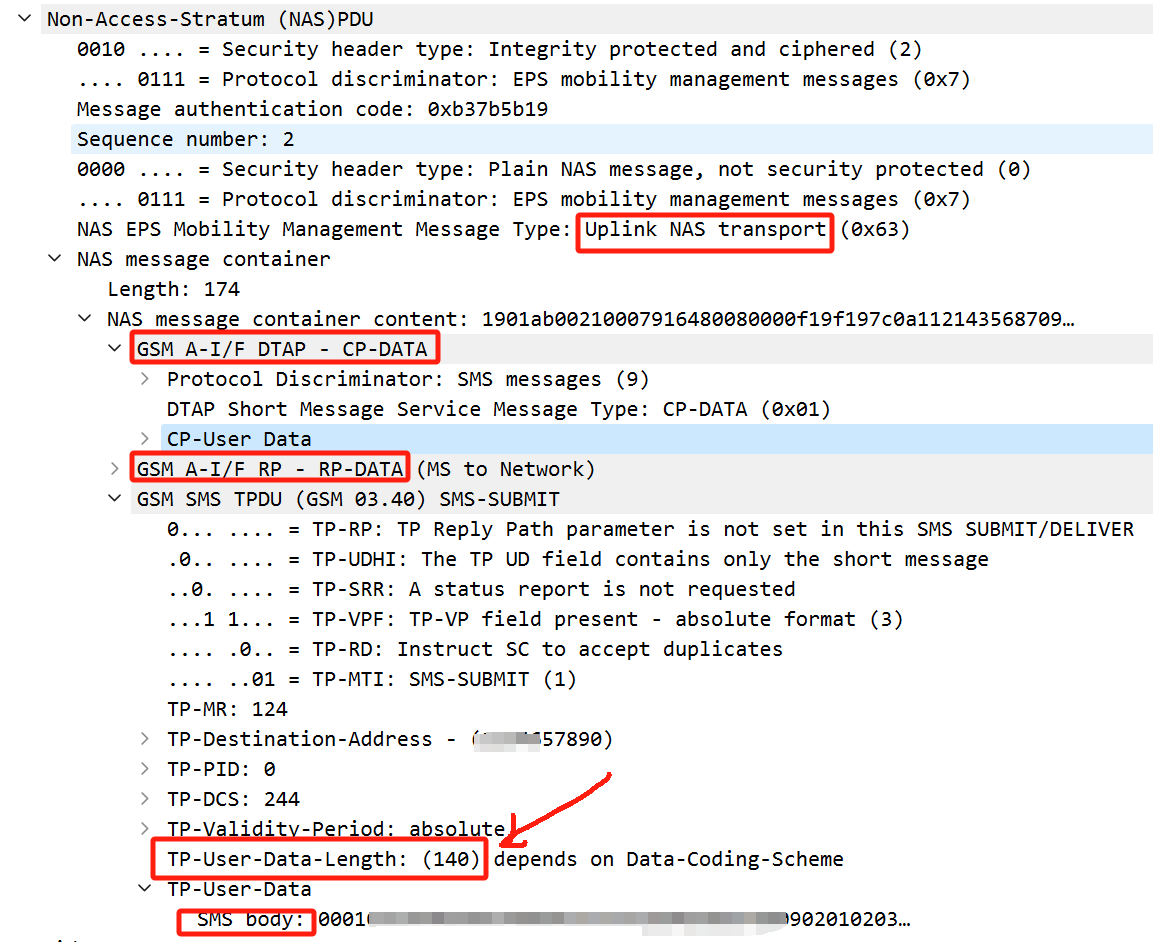

UE发送给MME的短消息详细log如下：

可以看到，TP-User-Data-Length的部分超过了140字节。

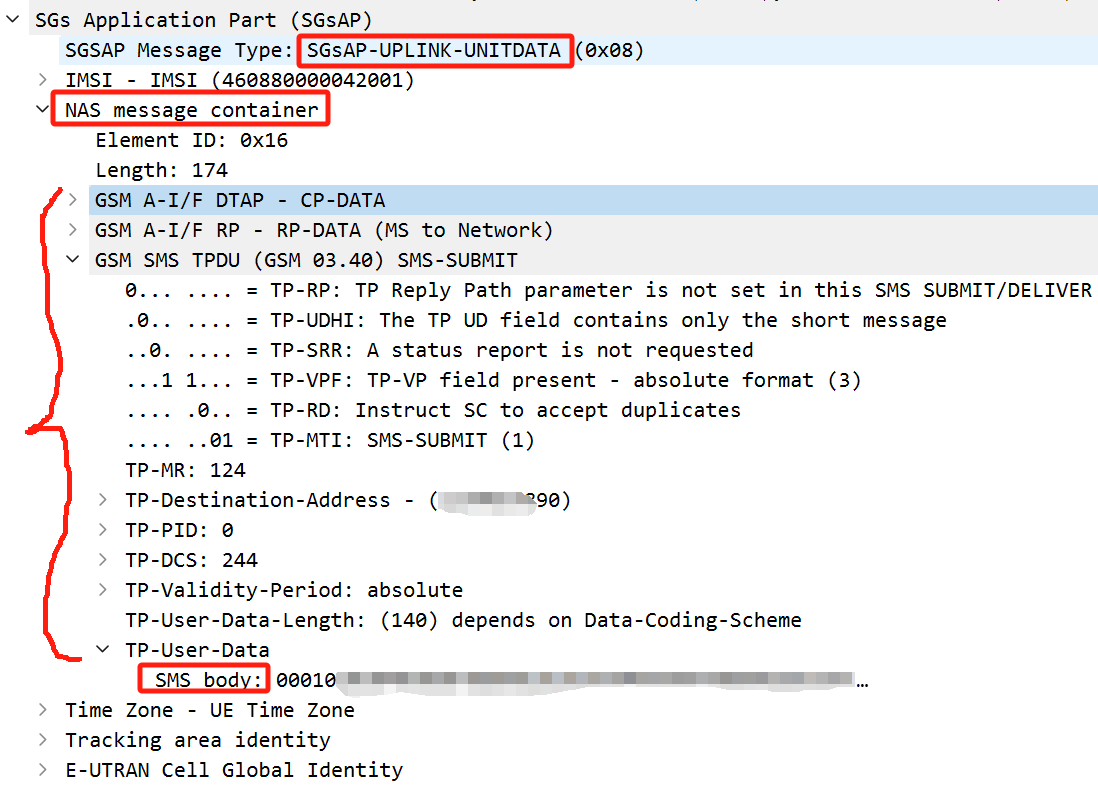

3）MME通过SGsAP-UPLINK-UNITDATA消息转发SMS短消息给MSC。流程图的第4步。

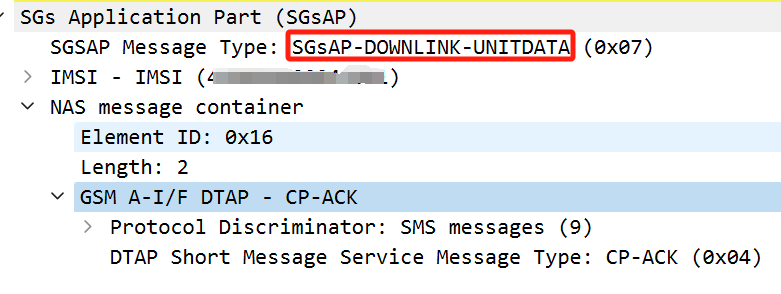

4）MSC将短信转发给短信中心，MSC向MME发送SGsAP-DOWNLINK-UNITDATA消息以应答SMS已收

到。流程图的第4a步。

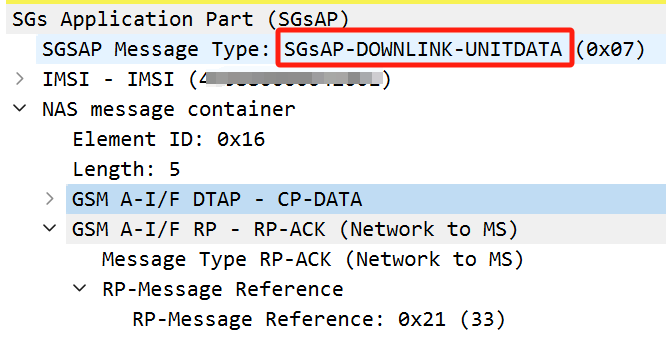

5) SMSC返回主叫短信发送的确认消息，MSC-S向MME发送SGsAP-DOWNLINK-UNITDATA消息转发所

接收到的传输报告给MME。流程图中的第9步。

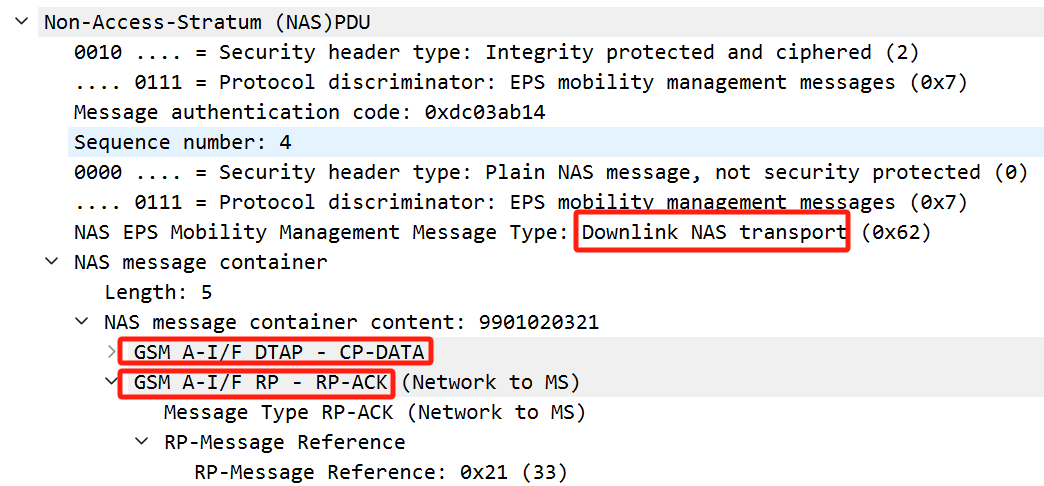

6) MME使用S1AP-DOWNLINK-NAS-TRANSPORT消息封装所接收到的传输报告，并发送给MS/UE。流

程图中得到第10步。

7) UE向MME发送S1AP-UPLINK-NAS-TRANSPORT消息以应答传输报告已接收到，并且将大于140字节

部分的第二条短信通过S1AP-UPLINK-NAS-TRANSPORT发出；流程图的第11步。
