RedCap eDRX 节电技术方案

2 网络向UE下发节电周期

UE上报eDRX能力至AMF，AMF下发eDRX周期到UE。可通过如下两种方式。

（1）用户在UDM签约eDRX，AMF从UDM获得eDRX周期，UDM下发的节电参数优先级最高。

（2）用户未在UDM签约eDRX或AMF关闭UDM参数优先，AMF基于DNN、号段或全局配置eDRX周期。

3 网络在节电周期内缓存下行数据分组

当UE建立会话至APP应用，AMF收到SMF/UPF的下行数据通知消息，且终端处于非PTW时，应返回

Request Accepted，指示UPF在UE处于省电模式的时间段内不再尝试下行数据投递，并同时指示UPF缓

存下行数据分组数量。

4 网络节电周期外执行下行数据分组投递

AMF和基站当UE在非节电周期内，可进行下行数据传递。

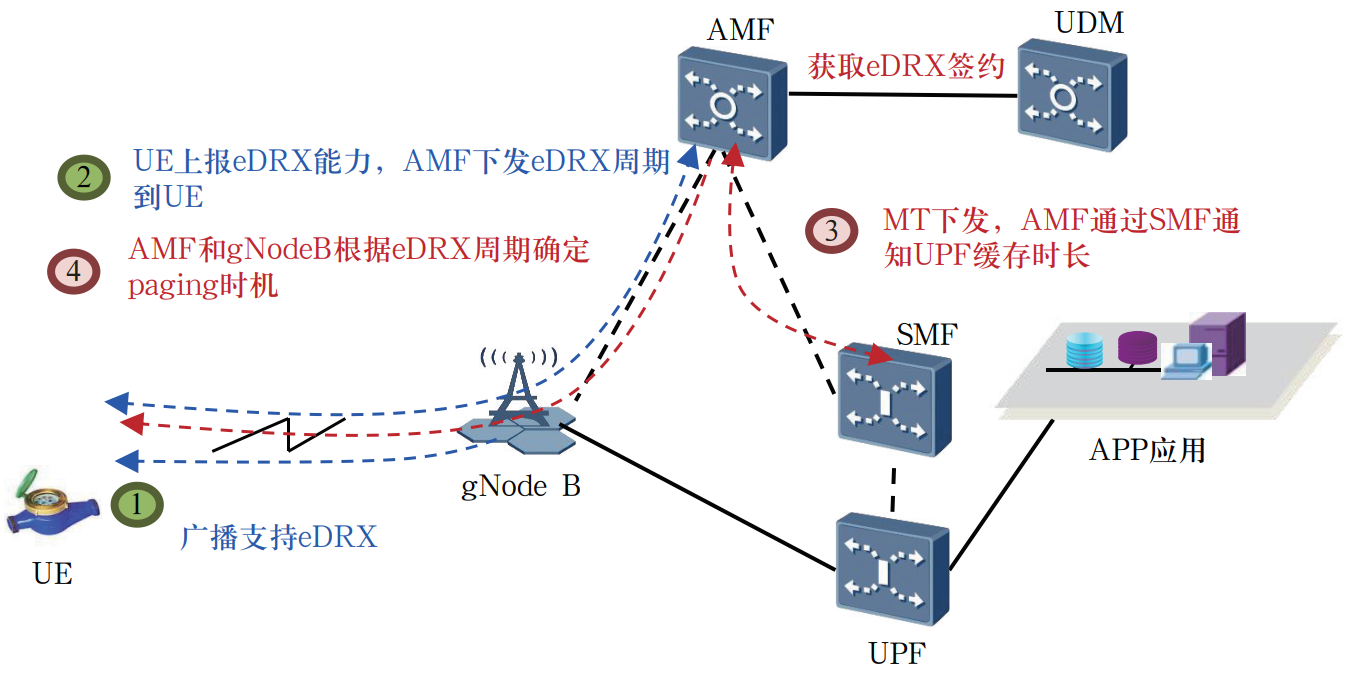

具体流程示意如图所示。

上述功能涉及AMF、UDM、SMF和UPF这4类核心网网元升级改造支持。

eDRX节电主要有如下3个参数。

（1）参数1为DRX。每个DRX周期，终端都会检测是否有下行业务可达。

（2）参数2为PTW。包含多个DRX，终端按照DRX周期监听寻呼信道，在一个PTW周期内，只有在DRX窗口内的消

息，才能立即触发寻呼流程。

（3）参数3为eDRX。包含一个寻呼时间窗口（PTW），终端在PTW内按照DRX监听信道，PTW外不监听寻呼信道

（终端可处于休眠状态）。

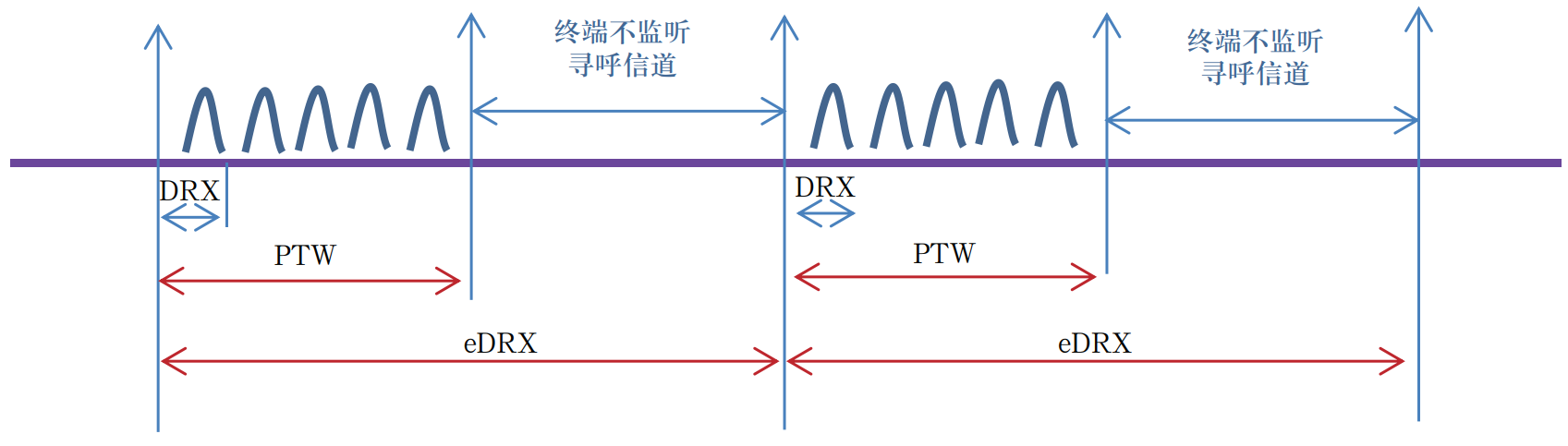

上述3类参数关系如图所示。
