5G网络ToB业务端到端切片网络开通_配置实战

管理能力。ToB业务的典型需求包括灵活的子管理自服务、业务隔离、生产不中断、数据不出园区、低时

延、高上行、特殊覆盖等，这些需求对5G移动网络的能力、敏捷性、网络隔离、可靠性、运维能力、开

放性等方面提出了更高的要求。

为了满足5G网络服务与成本效益的平衡，5G网络切片通过灵活的资源调度组合，为不同用户提供差异化

SLA保障，通过切片的独立运营运维能力，帮助用户实现业务的独立管理。

通过5G网络切片可以在同一个硬件基础设施切分出多个虚拟的网络，按业务能力需求灵活分配资源。当

新需求提出而目前网络无法满足要求时，只需要为此需求虚拟出一张新的切片网络，而不需要影响已有的

切片网络，以最快速度上线业务。

2 5G网络切片现状

2.1 5G网络切片现状

河北联通5G SA核心网控制面及管理面相关网元在山东省内部署，用户面网元则在河北省内部署，其中

业务UPF基于业务需求下下沉至地市或企业园区，本项目测试地点雄安，已部署1套2BUPF。如图1所

本项目基于2B物联网卡进行业务测试，测试阶段，因切片管理相关网元CSCF/NSMF在部署阶段，端到端

的网络切片暂通过手工配置完成。

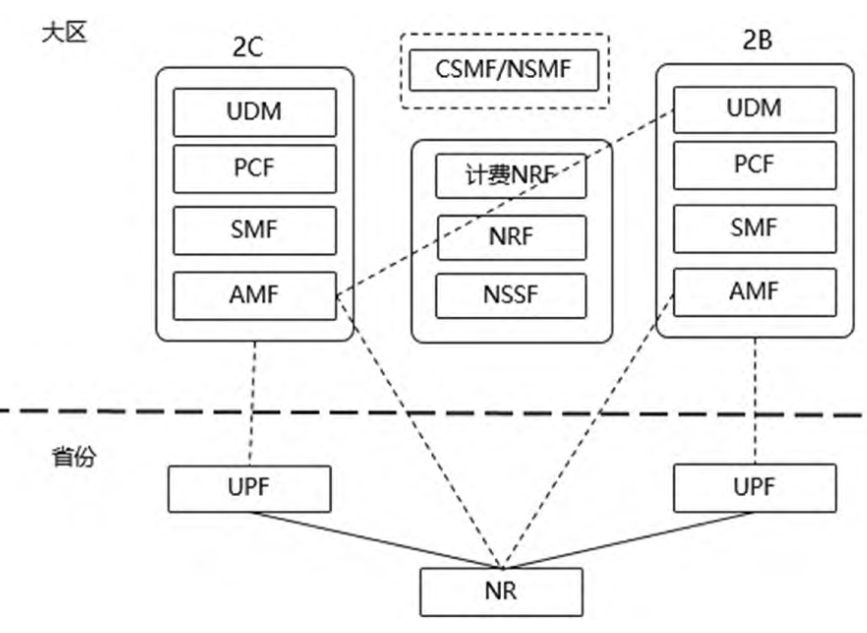

图1 5GSA网络架构

3 端到端切片测试方案及预期效果

3.1 业务场景及测试方案

端到端切片测试的业务场景为VR超高清视频回传，

无线采用RB资源预留方式，传输采用FlexE方式，

核心网在雄安本地2B UPF基于专属DNN关联专属切片进行业务保障。

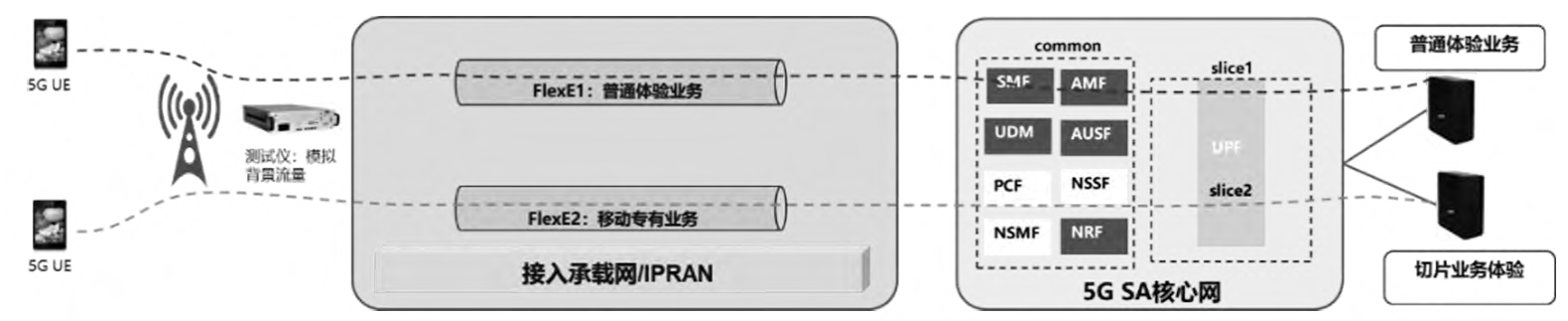

为了方便测试结果呈现，在实际测试中，通过仿真工具接入终端模拟。测试方案如图2所示：

图 2 切片业务设计

（1）核心网：两类用户，签约不同的切片ID（Slice1ID，Slice2ID），其中切片1为默认切片，切片1为

保障切片，共享UPF；

（2）传输网：采用不同FlexE，FlexE1为默认切片，FlexE2为保障切片；

（3）无线网：针对切片2采用RB预留。

3.2 测试预期效果

通过测试仪从无线空口侧灌包， 模拟 5G 的背景流量（5QI=4），人为制造空口侧的拥塞，预期测试效果

（1）终端1：由于普通体验没有业务优先保障，业务体验差；

（2）终端2：由于有业务优先保障，业务体验优。

4 切片配置及开通

4.1 切片数据配置

切片信息配置如下：

（1）新增切片ID，配置信息为:SST:1/SD:XXC000/5QI:4。

（2）申请测试卡5张，其中3张签约默认切片ID，2张签约新增切片ID（保障切片）。

（3）新增测试卡签约DNN：hexaqp1.xxxx.jniot。

（4）终端通过NR接入到济南物网AMF，AMF通过与广州或南京UDM交互，获取到此用户签约的切片

并通过无线基站下发到终端；

（5）终端根据签约对应的S-NSSAI并随信令发送到济南的SMF，SMF根据此终端的DNN、TAC、切片ID

选择雄安本地物网UPF；gNB根据不同切片ID分配不同资源。

注：雄安本地物网UPF网元名称：sd_he_xa_uegbhw，N4地址：2408:XXXX:A0F0:XXXX::1。

4.2 切片开通大区配合工作

（1）山东大区物网AMF/物网SMF/人网NSSF网元增加新增切片ID的相关数据。

①大区物网NSSF新增网络配置切片ID，基于新增切片ID选择物网AMF集合。

②物网AMF配置服务PLMN下支持的切片，根据切片和DNN选择SMF。

③物网SMF配置服务PLMN下支持的切片及配置部署SMF支持的切片信息，依据TAC、DNN、切片ID选择

雄安本地UPF。

（2）广州或南京物网UDM/PCF数据配置，将现有的5张物联网卡签约DNN：hexaqp1.5gsd.jniot。其中2

签约保障切片ID，3张签约默认切片ID。

（3）本地UPF增加新增切片ID数据配置。

4.3 子域切片配置

（1）无线参数配置

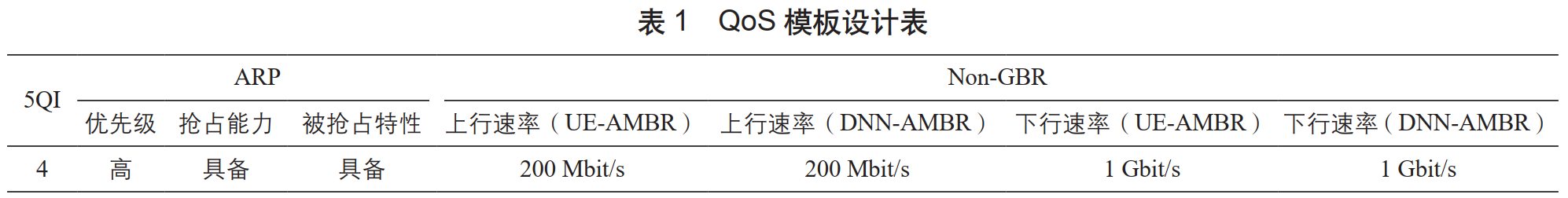

QoS模板设计如表1所示：

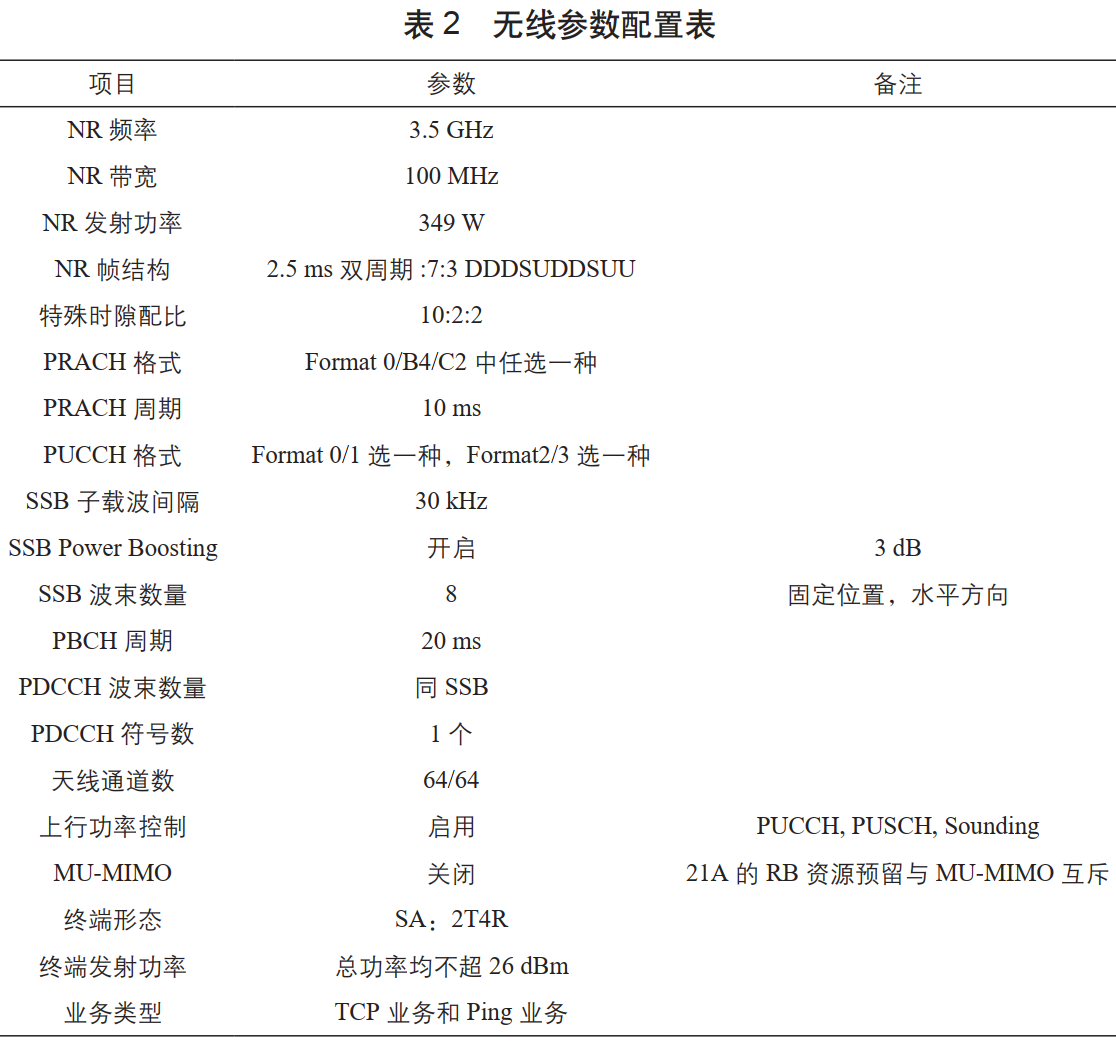

无线参数配置如表2所示：

（2）核心网参数配置

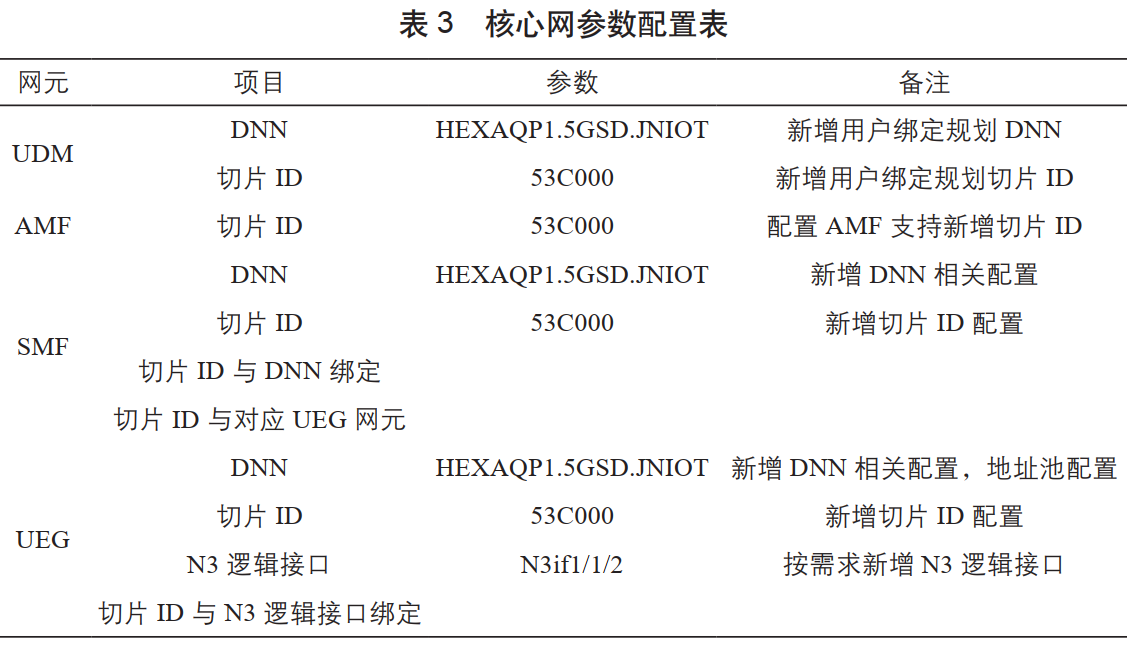

核心网参数配置如表3所示：

(3）承载网参数配置：

按照现网测试环境搭建组网图，接入环使用50GE，核心汇聚环使用100GE，均使用Flex-E接口互联；5G

基站和5G核心网分别接入MAR和MCR。

在MAR和MCR之间部署2C/2B两个VPN，分别绑定不同VLAN子接口接入，VLAN根据基站与核心网数据

流量规划（可参考，2C：2B默认切片：2B保障切片按照70：20：10划分切片带宽）。

5 测试结果

5.1 无线网切片测试结果

5.1.1 资源预留功能测试

（1）终端1接入小区并且在好点位置停留，登陆FTP服务器，做上传下载，上传250Mbit/s，下载

1030Mbit/s。

（2）设置最小30%，最大70%的RB预留后，终端1和终端2分别接入切片1（默认）和切片2（保障）。

终端1和终端2登录FTP上传，终端1平均上传76.60Mbit/s，终端2平均上传172.15Mbit/s；终端1速率占比

30.64%，终端2速率占比68.86%；切片生效，符合预期。

（3）终端1登录FTP下载，终端2登录FTP下载：终端1平均下载359.58Mbit/s，终端2平均下载

703.23Mbit/s；终端1速率占比29.74%，终端2速率占比68.27%，符合预期。

5.1.2 切片场景RB资源预留情况下对eMBB性能有增益

（1）终端1、终端2分别接入切片1（默认）和切片2（保障），切片2不配置RB资源预留。终端1在好点

位置登陆FTP服务器做下载：下载速率1030Mbit/s；终端2放在差点位置登陆FTP服务器做下载，下载速

率359.58Mbit/s。

（2）切片2设置最大最小均为80%的RB资源预留后，终端1放在好点，终端2放在远点，登录FTP下载：

终端1下载216.32Mbit/s，终端2下载727.53Mbit/s；终端1占整体资源22.91%；终端2速率增益明显，说明

切片场景RB资源预留情况下对eMBB性能有增益，保障用户不受默认用户的业务影响。

5.1.3 切片场景RB资源预留情况下对时延性能有增益

（1）终端1、终端2分别接入切片1（默认）和切片2（保障），切片2不配置RB资源预留。终端1放在好

点，终端2放在远点，终端1Ping服务器时延10.24ms，终端2ping服务器时延16.98ms；终端1登陆FTP服

务器，下载速率为1110.31Mbit/s。

（2）切片2设置最大最小均为80%的RB资源预留后，终端1放在好点，终端2放在远点，终端2Ping服务

延9.22ms，终端1登陆FTP服务器下载速率231.16Mbit/s。设置RB预留后终端2ping时延有增益，终端1下

载速率约为设置前的23%。说明说明切片场景RB资源预留情况下对保障用户的时延性能有增益，保障用

户的时延不受默认用户业务影响。

5.2 承载网切片测试结果

5.2.1 承载网切片部署验证

承载网切片Flex-E部署验证主要内容如下：

（1）2C、2B默认、2B保障切片的FLEX-E接口UP，接口带宽可以按照规划成功划分。

（2）各网元FlexE接口的2B和2CISIS邻居状态up，能正确学习到其他网元的Locator和Loopback地址。

（3）各网元查看5G_RAN和5G_RAN_VIP的VPN私网路由，出接口分别对应2C/2B分片的FlexE接口

SRv6-BE隧道状态正常。

（4）所有流量均在各自的分片内转发，且分片内流量的突发对其他分片内流量的带宽、时延和抖动无任

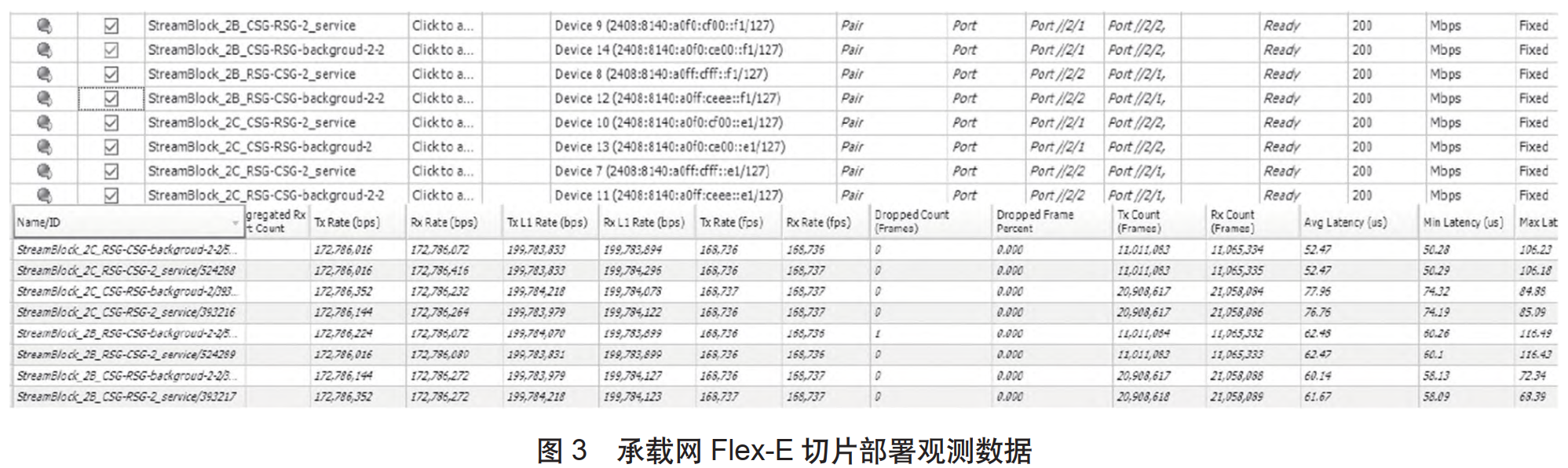

影响。具体数据如图3所示。

5.2.2 5G承载网切片隔离效果验证

（1）使用测试工具对2C切片打持续的背景流，背景流队列和被测业务同一队列(AF2队列)，观察2C/2B

切片和专享被测流量，2C切片的被测流量SLA受到影响，时延丢包都有增长。并且2B和专享切片业务不

受任何影

响（业务无丢包，时延和抖动无明显变化）。

（2）使用测试工具对2B切片打持续的背景流，背景流队列为AF2队列，被测业务为EF队列，观察2B切

和专享被测流量，2B切片的EF队列流量SLA不受影响，专享切片业务不受任何影响（业务无丢包，时延

和抖动无明显变化）。

（3）调整2B切片的背景流流量为EF队列，观察2B切片和专享被测流量。2B切片的EF队列流量SLA受到

影响，专享切片业务不受任何影响。

5.3 核心网切片测试结果

（1）切片注册流程跟踪

经验证，初始注册流程，UE携带requested NSSAI，终端显示已在5G网络注册成功。检查消息跟踪，

AMF向UE发送了Registration Accept消息，消息中包括AMF分配的5G-GUTI、Allowed NSSAI等信息。

UE开机，触发初始注册流程，初始AMF不支持UE requested NSSAI的场景下，基站将初始注册消息发给

default AMF之后，default AMF经过鉴权，取签约切片信息之后，判断本AMF不能支持UE请求的切片和

签约切片的交集，于是向NSSF发起切片查询请求，NSSF返回支持该UE请求切片的AMFSet，并采用

AMF直接重定向方式把NAS消息发给目标AMF完成注册流程，终端显示已在5G网络注册成功。

（2）PDU会话建立

经验证，新建PDU会话不携带NSSAI，能够创建PDU会话成功。

UE新建PDU会话进行业务，在PDU会话激活请求消息中不携带Requested NSSAI。检查流程涉及接口的

服务消息和参数信息，

AMF向UE发送了PDUsessionEstablishmentAccept消息，消息中包含了此次PDU会话激活使用的

S-NSSAI，是注册流程中网络给UE分配的AllowedNSSAI之一，PDU会话创建成功。

6 小结

通过雄安5G实验切片的实施，对5G无线、5G核心网、传输、MEC等网络单元进行端到端硬切片的应用

测试验证，结果表明为5GToB用户提供端到端专网切片服务，可以充分保障用户的带宽及时延要求，提供

差异化的SLA保障，同时本实验完成了切片业务专用的端到端5G链路，可以保障数据的隔离，充分实现

了网络安全保障，为5G网络切片的市场推广积累了实践基础及部署经验。
