5G-NAS消息解码实现流程

由于NAS信令种类有限，消息类型字段可以唯一标识每种类型的信令，故预先为每种消息类型设计相应的

解码函数，后续解码同样类型的消息时直接调用相应解析函数即可。

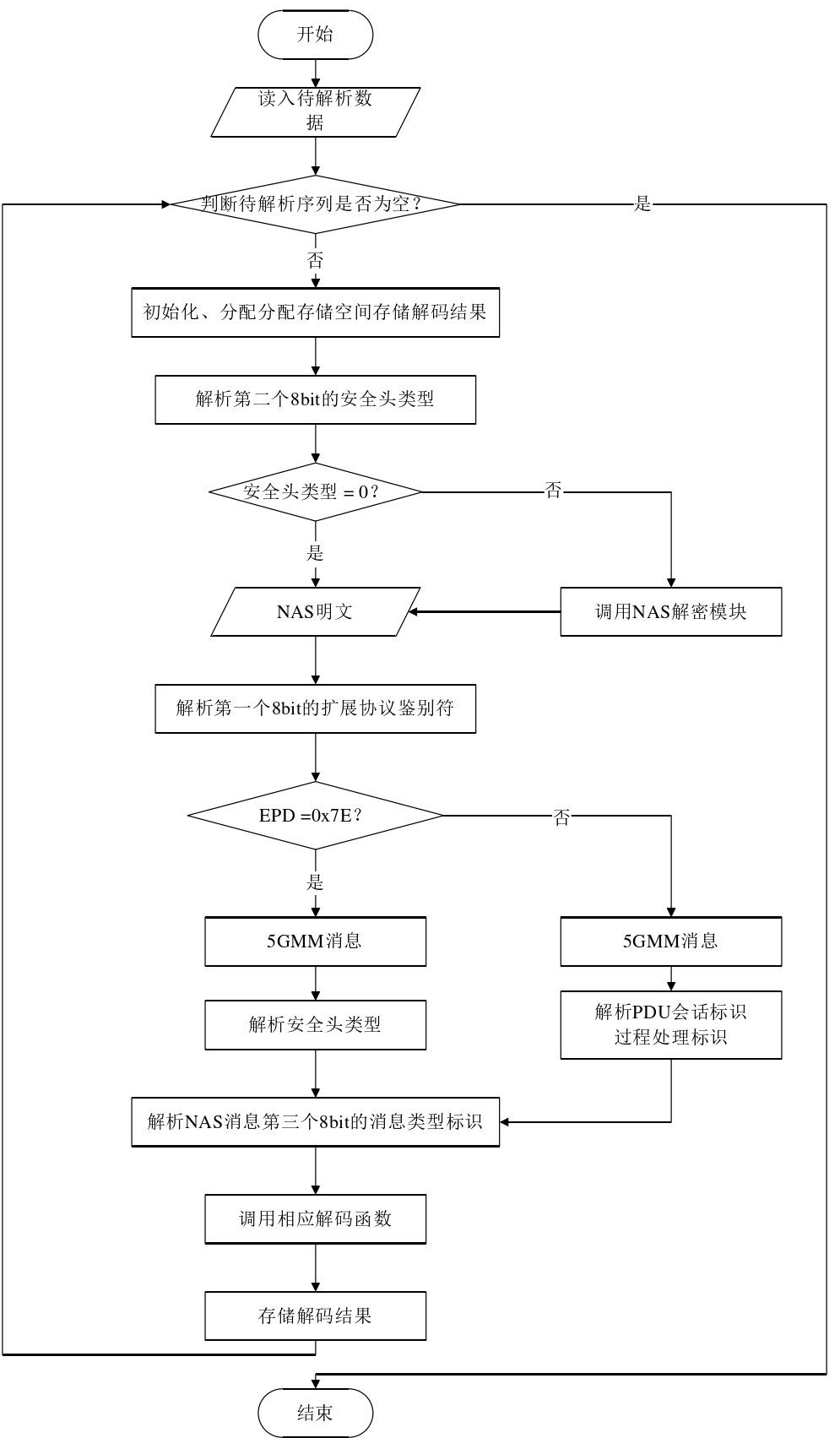

具体的NAS解码实现流程如下图所示：

Step1：获取待解析的NAS信令，将NGAP解码模块中无法解析的NAS信令转发到NAS解码模块的消息队

Step2：解析NAS消息第二个8bit的安全头类型，对“安全头类型”字段的 数值进行判断。若“安全头类型”

=0，则此NAS消息为明文消息，已获得明文消 息；若“安全头类型”=1、2、3、4，此NAS消息为受安全保

护的消息，进入 Step3。

Step3：将带有安全保护的NAS信令的消息头部信息送入NAS解密模块进行解密操作，获得明文信息。

Step4：解析NAS消息第一个8bit，得到扩展协议鉴别符，判断当前的消息是 会话管理消息还是移动性管

理消息。若“EPD”=0x7E，则该消息为移动性管理 消息，跳转到Step5；若“EPD”=0x2E，则该消息为会话

管理消息，跳转到Step6。 根据不同消息相应的字段含义进行解析。

Step5：解析安全头类型，解析NAS消息第三个8bit的消息类型标识，根据 解析出的Message type调用相

应的解码函数，对具体的NAS信令进行解析。

Step6：解析PDU会话标识、过程处理标识，解析NAS消息第三个8bit的消 息类型标识，根据解析出的

Message type调用相应的解码函数，对具体的NAS信 令进行解析。

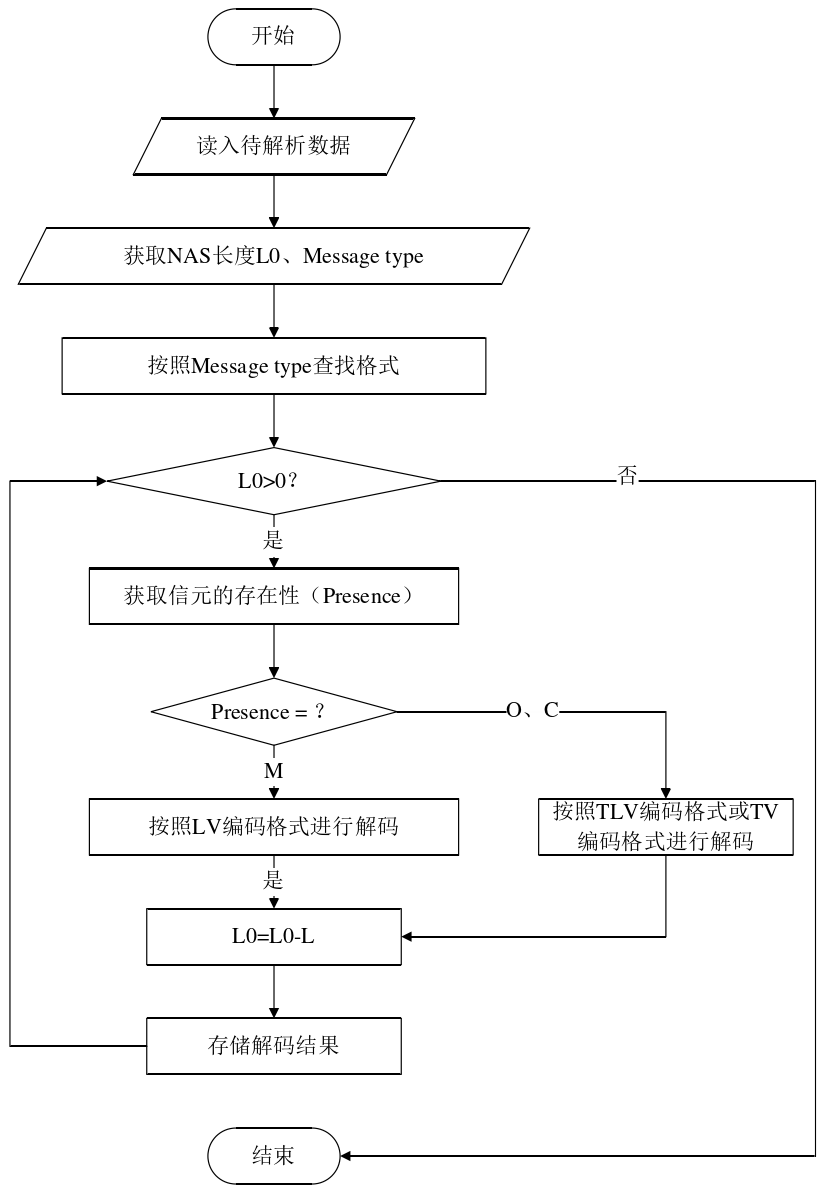

根据不同消息类型封装的解码函数的实现流程如下图所示。

NAS信令除去 前面字段的信息后，后面是由若干信元（IE）组成。在每个信元严格按照TLV编 码规则进

行编码。其中，T是Type，代表信元类型，是该信元的唯一标识代码； L是Length，代表Value域的长

度；V是Value，是数据本身的编码内容。此外， 有些信元编码中还有扩展内容，E代表Extend。此外，

NAS协议还定义了IE存在 性，分为三种：M、O、C，具体含义如表2-4所示。对于非必选IE会有相应的信

元标识(Information Element Identity，IEI)。解码函数的实现流程为：

Step1：获取待解析的NAS剩余编码内容，以及NAS剩余部分长度L0、NAS 消息类型Message type。

Step2：按照Message type在协议中查找该信令类型的编码格式，对信元逐个 解析。

Step3：判断NAS信令的有效性，是否还有待解码的信元。

Step4：根据Message type获得每个信元的存在性（Presence）。若“Presence” = M，则按照LV编码格式

进行解码，即信元包含信元长度（L）和信元值（V）； 若“Presence”=O、C时，存在IEI，则按照T-L-V

编码格式（类型-长度-数值） 或T-V编码格式（类型-数值）进行解码。

Step5：一个信元解析完成后，判断是否还有需要解析的信元。若“L0-L”>0， 则还有信元需要解码，继续

循环上述解码过程；若“L0-L” = 0，后续没有信元需要，解码完毕，结束进程。
