2_3_4_5G的(PDP上下文_PDN连接_PDU会话):为什么只能由UE发起?

来自知识星球

2/3/4/5G的(PDP上下文/PDN连接/PDU会话):为什么只能由UE发起?

2/3/4/5G的(PDP上下文/PDN连接/PDU会话):为什么只

能由UE发起?

为方便起见,用4G的PDN连接举例说明,2/3G的PDP上下文、5G的PDU会话建立也是类似的。

在移动通信网络的演进过程中,PDN连接(Packet Data Network连接)的建立机制一直是一个基础但关键的技术点。本文将深入探讨LTE网

络中PDN连接建立的发起方式,并解析背后的技术原理和商业考量。

一、PDN连接的基本概念

PDN连接是移动终端(UE)与外部数据网络之间的逻辑连接,它是用户设备访问互联网或其他数据服务的基础。在不同代的移动通信技术中,

这一概念有不同的称呼:

2G/3G:PDP上下文(Packet Data Protocol Context)

4G:PDN连接(PDN Connection)

5G:PDU会话(PDU Session)

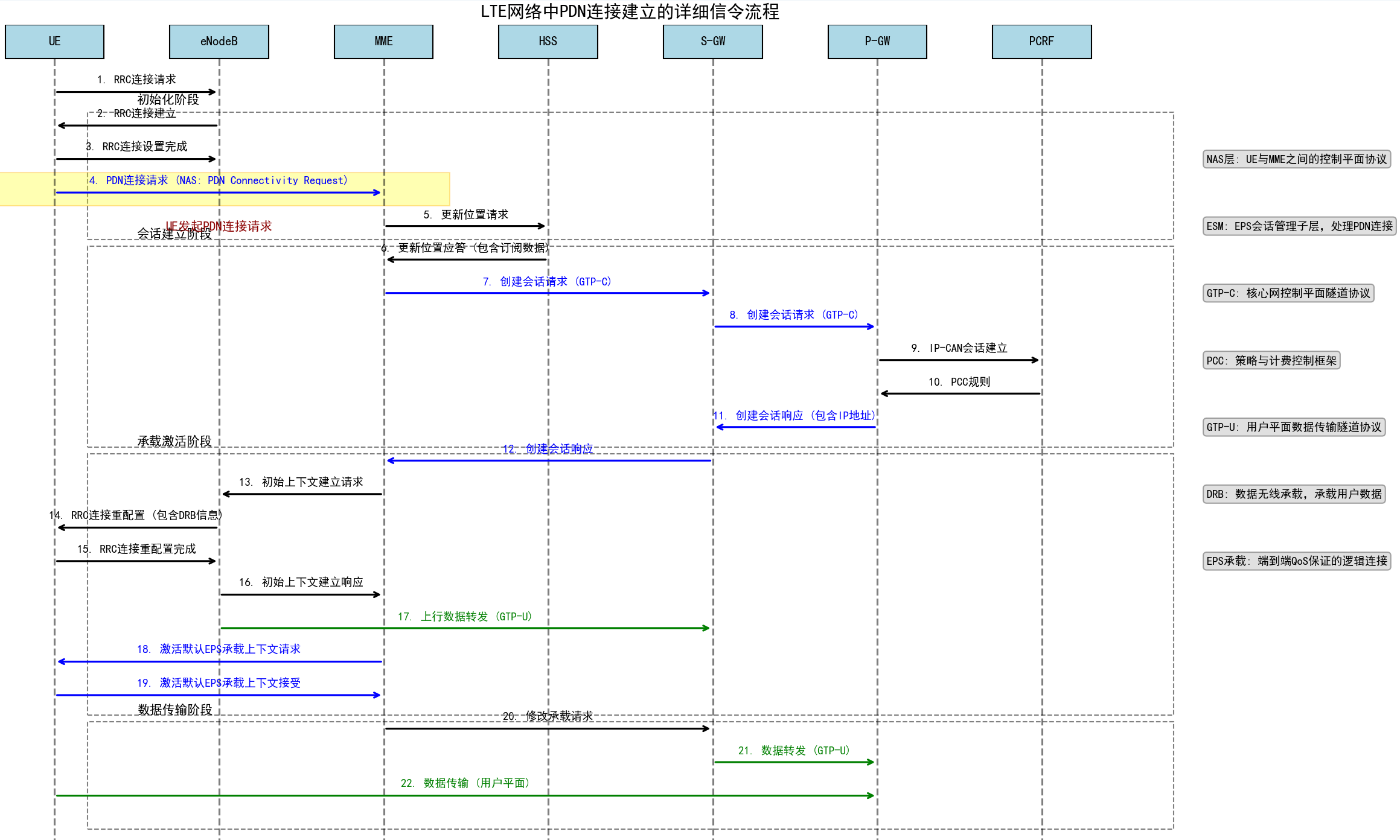

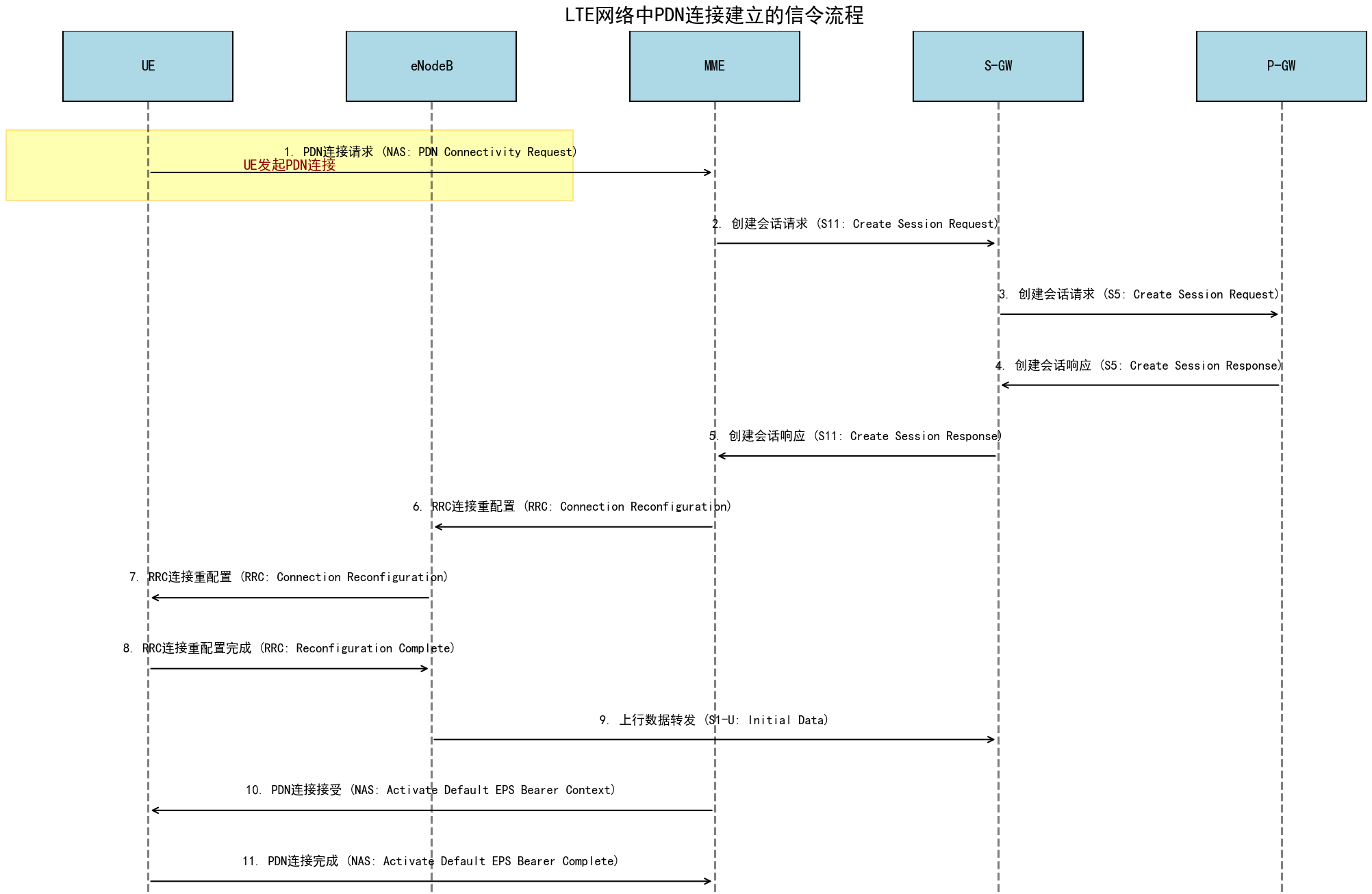

尽管名称不同,但它们的核心功能相似:为UE提供数据连接服务。 PDN连接建立流程的概述和详细版本如下两图所示:

PDN连接在协议栈中的位置

PDN连接实际上是一个跨越多层协议的复杂结构。在LTE系统中,它涉及从UE到P-GW的端到端连接,包含多个隧道和接口:

1. UE内部 :应用层 → IP层 → PDCP/RLC/MAC层

2. 无线接口 :UE ↔ eNodeB (LTE-Uu接口)

3. 核心网接口 :eNodeB ↔ S-GW (S1-U接口) → S-GW ↔ P-GW (S5/S8接口)

4. 外部网络接口 :P-GW ↔ 外部PDN (SGi接口)

这种多层次的结构使得PDN连接的建立需要协调多个网元,这也是为什么其建立过程必须遵循严格的协议规范。

二、PDN连接建立的发起方式分析

1. 用户发起的必要性

在LTE及其他移动通信系统中,PDN连接只能由UE发起 ,网络侧不能主动发起PDN连接建立过程。这一设计有深刻的技术和商业原因:

技术角度:

资源分配效率 :由用户发起确保了网络资源只在需要时才被分配,避免了资源浪费

终端状态管理 :UE需要处于适当的状态才能接收和处理数据,由UE发起确保了状态的一致性

IP地址分配 :PDN连接建立过程中需要为UE分配IP地址,这需要UE的参与和确认

安全上下文 :PDN连接建立涉及安全上下文的激活,需要UE参与密钥生成和验证过程

商业和用户权益角度:

计费公平性 :网络侧主动建立PDN连接相当于"强制用户消费",违背了用户自主选择的原则

数据隐私保护 :用户应有权决定何时连接网络,这是数据隐私保护的基本要求

避免滥用 :若允许网络侧发起,可能导致运营商过度推送服务,影响用户体验

监管合规 :许多国家的电信监管法规要求数据服务必须由用户明确请求,网络侧主动发起可能违反这些规定

2. 协议层面的深入分析

从3GPP协议的角度看,PDN连接建立的用户发起机制体现在多个关键规范中:

TS23.401 :定义了EPS系统架构和PDN连接建立的基本流程,明确规定PDN连接建立由UE发起

TS24.301 :规定了NAS协议中PDN连接建立的消息格式和处理流程,包括PDN CONNECTIVITY REQUEST消息

TS36.331 :定义了RRC协议中与PDN连接相关的无线资源控制过程

这些协议共同构建了一个严密的框架,确保PDN连接的建立遵循用户发起的原则。

3. 网络侧的有限干预能力

虽然网络侧不能发起PDN连接,但它可以在已有PDN连接的基础上进行一定的干预:

3.1 专载建立的深层机制

网络侧可以通过PCRF(Policy and Charging Rules Function)触发专载建立。这一过程涉及复杂的策略决策和QoS参数协商:

1. 触发识别 :网络通过DPI(Deep Packet Inspection)或SDF(Service Data Flow)模板识别特定业务流

2. 策略决策 :PCRF根据用户订阅信息和网络策略决定是否需要专载

3. PCC规则生成 :PCRF生成PCC(Policy and Charging Control)规则,包含QoS参数和计费信息

4. 专载建立 :P-GW根据PCC规则向MME发起专载建立请求

5. 无线资源分配 :eNodeB为专载分配适当的无线资源

这一机制确保了网络可以在不违反"用户发起PDN连接"原则的前提下,优化特定业务的服务质量。

三、PDN连接建立的技术流程深度解析

1. 协议层面的详细分析

PDN连接建立涉及多个协议层的交互,每一层都有其特定的功能和消息:

1.1 NAS层(Non-Access Stratum)

NAS层是UE与MME之间的控制平面协议,负责处理与PDN连接直接相关的信令:

ESM消息 :PDN CONNECTIVITY REQUEST、ACTIVATE DEFAULT EPS BEARER CONTEXT REQUEST等

安全保护 :NAS消息通常经过加密和完整性保护,确保连接建立过程的安全性

参数协商 :包括APN、PDN类型(IPv4/IPv6)、PCO(Protocol Configuration Options)等

1.2 RRC层(Radio Resource Control)

RRC协议控制UE与eNodeB之间的无线资源分配:

RRC连接建立 :在发送PDN连接请求前,UE需要先建立RRC连接

DRB配置 :为PDN连接配置相应的数据无线承载(Data Radio Bearer)

安全激活 :激活AS(Access Stratum)安全上下文,保护无线接口

1.3 GTP-C协议(GPRS Tunneling Protocol - Control plane)

GTP-C用于核心网实体间的控制平面通信:

会话管理 :CREATE SESSION REQUEST/RESPONSE消息用于建立PDN连接

隧道标识 :分配TEID(Tunnel Endpoint Identifier)用于数据转发

承载上下文 :传递QoS参数、计费信息等

2. PDN连接建立的详细步骤

PDN连接建立过程可以分为以下几个关键阶段,每个阶段都有其特定的技术挑战和解决方案:

2.1 连接触发与初始请求

1. 应用触发 :应用层请求数据连接,通过套接字API传递到TCP/IP栈

2. IP栈处理 :检查是否有活跃的PDN连接,若无则触发连接建立

3. NAS消息构建 :构建PDN CONNECTIVITY REQUEST消息,包含APN、请求的PDN类型等

4. RRC连接建立 :若UE处于IDLE状态,需先建立RRC连接

2.2 核心网处理

1. MME处理 :

验证UE的连接权限

从HSS获取用户订阅信息

执行APN解析和DNS查询,选择适当的P-GW

构建CREATE SESSION REQUEST消息

2. S-GW处理 :

创建上行数据转发规则

分配GTP隧道标识符

转发CREATE SESSION REQUEST到P-GW

3. P-GW处理 :

IP地址分配(可能通过DHCP或本地池)

创建下行数据转发规则

与PCRF交互获取PCC规则

生成计费信息

2.3 承载激活与确认

1. 默认承载建立 :

P-GW创建默认EPS承载上下文

设置初始QoS参数(QCI, ARP等)

返回CREATE SESSION RESPONSE

2. 无线资源配置 :

MME向eNodeB发送INITIAL CONTEXT SETUP REQUEST

eNodeB配置无线资源并向UE发送RRC CONNECTION RECONFIGURATION

UE应用配置并返回确认

3. 连接完成 :

UE激活TCP/IP栈,配置IP地址

返回ACTIVATE DEFAULT EPS BEARER CONTEXT ACCEPT

数据平面准备就绪,可以开始传输用户数据

四、为什么网络侧不能发起PDN连接的深层技术原因

1. 状态管理的复杂性

UE在移动网络中有多种RRC状态和EMM状态,这些状态决定了UE的可达性和能耗特性:

1.1 RRC状态

RRC_IDLE :UE不与网络保持连接,周期性监听寻呼

RRC_CONNECTED :UE与网络保持活跃连接

1.2 EMM状态

EMM-DEREGISTERED :UE未在网络中注册

EMM-REGISTERED :UE已在网络中注册

网络侧无法准确知道UE当前的内部状态,特别是当UE处于IDLE状态时。如果网络尝试主动建立PDN连接,可能会导致以下问题:

1. 状态不一致 :网络认为UE可以接收数据,但UE实际上可能处于低功耗模式

2. 资源浪费 :为不需要连接的UE分配资源

3. 信令风暴 :大规模的网络发起连接可能导致信令拥塞

2. IP地址分配与配置的技术挑战

PDN连接建立过程中,UE需要获取并配置IP地址:

2.1 IP地址分配机制

静态分配 :基于用户订阅信息预分配

动态分配 :通过P-GW本地池或外部DHCP服务器

IPv6前缀分配 :对于IPv6连接,需分配网络前缀

2.2 配置参数协商

UE在PDN连接请求中可以通过PCO(Protocol Configuration Options)字段请求额外配置参数:

DNS服务器地址

P-CSCF地址(用于IMS服务)

MTU大小

如果网络侧尝试主动建立PDN连接,将无法知道UE需要哪些特定配置参数,可能导致连接建立后无法正常使用。

五、专载(Dedicated Bearer)与QoS保障的深入分析

1. 专载的技术架构

专载是LTE网络中实现QoS差异化的关键机制,其技术架构包括:

1.1 EPS承载模型

EPS承载是端到端的逻辑连接,由以下部分组成:

**无线承载(Radio Bearer)**:UE与eNodeB之间

**S1承载(S1 Bearer)**:eNodeB与S-GW之间

**S5/S8承载(S5/S8 Bearer)**:S-GW与P-GW之间

每个承载都有唯一的标识符(EPS Bearer ID)和关联的QoS参数。

1.2 QoS参数体系

专载的QoS由以下参数定义:

**QCI(QoS Class Identifier)**:预定义的服务类别,决定调度优先级、丢包率等

**ARP(Allocation and Retention Priority)**:决定承载的建立和保持优先级

**GBR(Guaranteed Bit Rate)**:保证的最低带宽

**MBR(Maximum Bit Rate)**:允许的最大带宽

1.3 TFT(Traffic Flow Template)

TFT用于区分不同的数据流,包含以下过滤条件:

源/目的IP地址

源/目的端口

协议类型

IPsec SPI等

2. 专载建立的详细流程

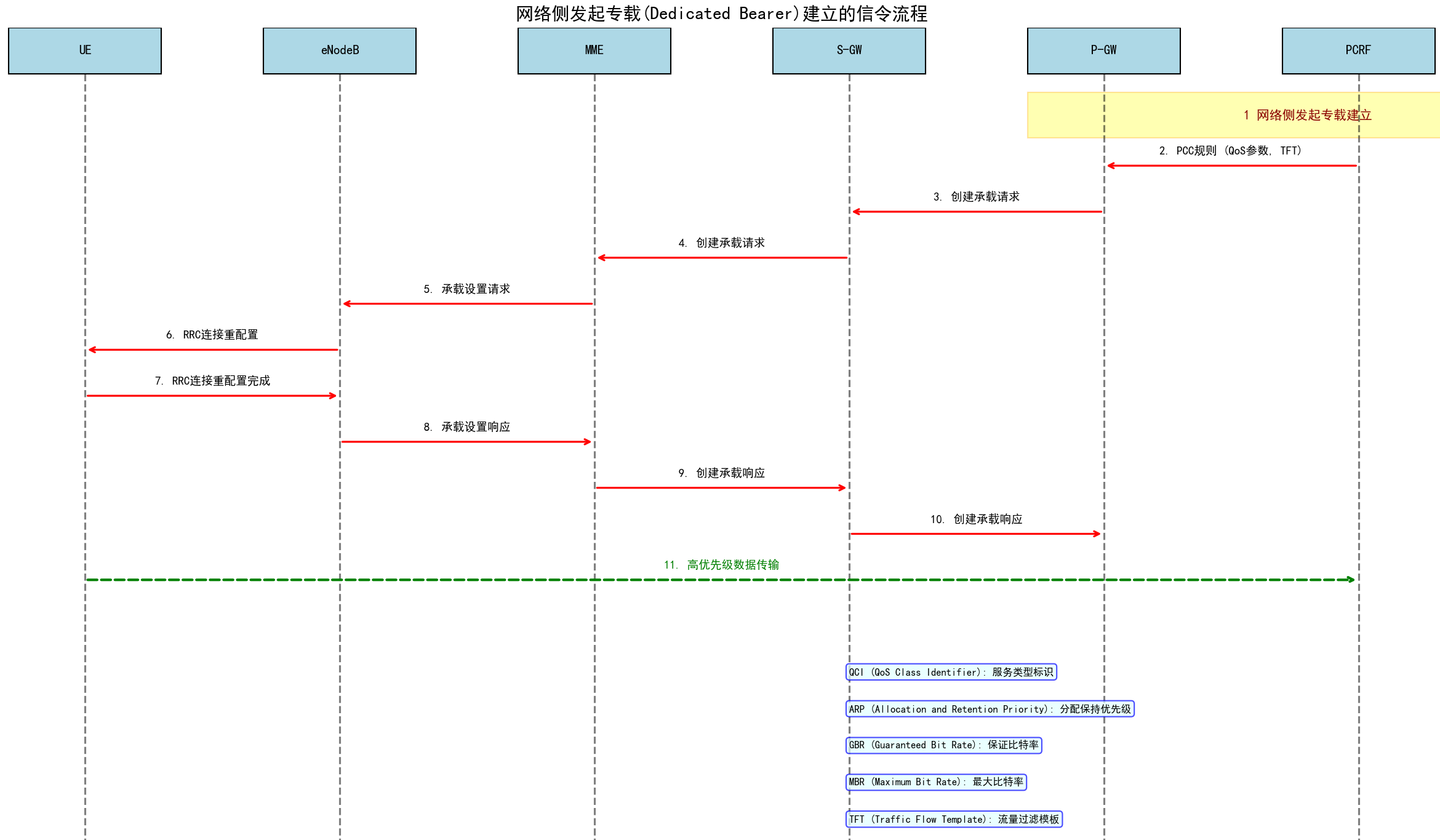

网络侧发起专载建立的流程包括以下步骤:

2.1 触发与决策

1. 业务识别 :P-GW通过DPI识别特定业务流

2. 策略查询 :P-GW向PCRF请求策略决策

3. PCC规则生成 :PCRF生成包含QoS参数和TFT的PCC规则

2.2 信令交互

1. 承载请求 :P-GW向S-GW发送CREATE BEARER REQUEST

2. MME转发 :S-GW向MME转发请求

3. 无线资源分配 :MME向eNodeB发送BEARER SETUP REQUEST

4. UE配置 :eNodeB通过RRC消息配置UE的无线承载

5. 确认流程 :UE确认接受新承载,确认消息沿原路径返回

2.3 数据转发

1. TFT应用 :P-GW根据TFT将特定数据流映射到专载

2. QoS实施 :网络各节点根据QoS参数处理数据包

3. 资源保证 :为GBR承载预留必要的网络资源

3. 专载与默认承载的区别

专载与默认承载有以下关键区别:

3.1 建立方式

默认承载 :随PDN连接建立,必须由UE发起

专载 :在PDN连接建立后,可由网络侧发起

3.2 QoS特性

默认承载 :通常为非GBR(Non-GBR),不保证带宽

专载 :可以是GBR或非GBR,可提供带宽保证

3.3 生命周期

默认承载 :与PDN连接同生共死,PDN连接释放时默认承载必然释放

专载 :可以独立于默认承载释放,但不能独立存在

3.4 IP地址分配

默认承载 :负责IP地址分配

专载 :共享默认承载的IP地址

六、5G网络中的PDU会话与QoS Flow

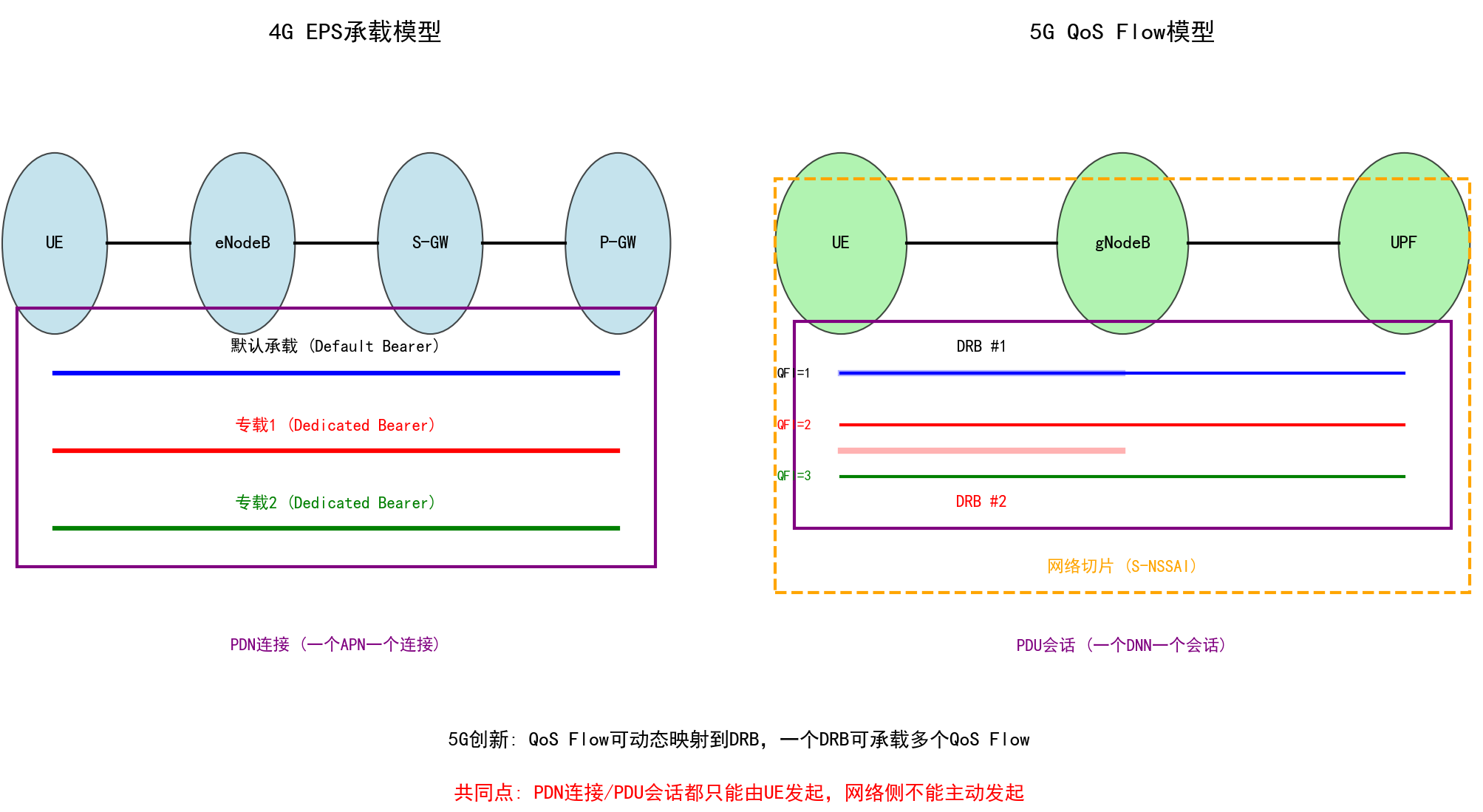

5G网络继承了4G的基本原则,但在技术实现上有所创新:

1. 5G QoS模型的演进

5G引入了更灵活的QoS模型:

1.1 QoS Flow

5G中的QoS Flow相当于4G中的EPS Bearer,但实现方式不同:

**基于QFI(QoS Flow Identifier)**:每个流有唯一标识

会话与流分离 :一个PDU会话可包含多个QoS Flow

动态映射 :QoS Flow可动态映射到DRB(Data Radio Bearer)

1.2 反射型QoS

5G引入了反射型QoS(Reflective QoS)机制:

UE可以从下行数据包中提取QoS规则

自动应用相同规则到对应的上行数据包

减少信令开销,提高灵活性

2. PDU会话建立的原则

尽管技术实现有所不同,5G仍然坚持"PDU会话必须由UE发起"的基本原则:

2.1 技术原因

服务化架构 :5G采用服务化架构,但不改变基本业务流程

状态管理 :5G的RRC状态管理更复杂(RRC_INACTIVE状态),更需要UE参与

网络切片 :UE需要指定所需的网络切片:UE需要指定所需的网络切片,网络侧无法预知

2.2 商业和监管原因

用户控制权 :5G更强调用户隐私和数据控制权

计费模型 :5G支持更复杂的计费模型,包括切片级计费

监管要求 :全球监管趋势更强调用户知情权和选择权

七、常见问题解答(FAQ)

Q1: 为什么网络不能主动为用户建立PDN连接,即使是免费的服务?

A: 即使是免费服务,网络主动建立PDN连接仍然存在多方面问题:

1. 资源消耗 :PDN连接会占用网络资源和终端电量,即使不计费也会影响用户体验

2. 安全隐患 :未经用户请求的连接可能被利用为攻击向量,增加安全风险

3. 用户控制权 :违背用户对自己设备和连接的控制权,可能导致隐私问题

4. 技术复杂性 :网络无法确知UE当前是否处于可以建立连接的状态,强制建立可能导致状态不一致

5. 协议限制 :3GPP协议明确规定PDN连接建立过程必须由UE发起,这是协议设计的基本原则

6. IP配置问题 :网络无法预知UE需要的IP类型(IPv4/IPv6/双栈)和配置参数,盲目分配可能导致连接不可用

Q2: 在紧急情况下,网络是否可以例外地主动建立PDN连接?

A: 即使在紧急情况下,标准协议仍不支持网络侧主动建立PDN连接,但有其他机制可用:

1. 小区广播 :可通过小区广播(Cell Broadcast)发送紧急警报,无需PDN连接

2. 优先级机制 :对于已有PDN连接的用户,可提高紧急服务的资源优先级

3. 紧急承载服务 :LTE支持紧急承载服务(Emergency Bearer Services),但仍需由UE发起

4. 预配置机制 :终端可预配置为在检测到特定紧急信号时自动发起连接请求

5. 寻呼优化 :网络可以通过优化的寻呼机制快速唤醒UE,提示UE主动建立连接

6. 推送通知 :对于支持推送服务的设备,可通过推送通知触发应用发起PDN连接

Q3: 5G网络中的网络切片技术是否改变了PDU会话的发起机制?

A: 5G网络切片技术并未改变PDU会话(5G中PDN连接的对应概念)的发起机制:

1. 用户发起原则不变 :即使在网络切片环境中,PDU会话仍需由UE发起

2. 切片选择增强 :UE可在发起PDU会话时指定所需的网络切片,网络根据用户权限分配相应资源

3. 动态切片分配 :网络可根据用户请求的服务类型动态分配切片资源,但前提是用户先发起连接请求

4. 多切片并发 :5G支持UE同时连接多个网络切片,但每个切片上的PDU会话仍需由UE发起

5. 切片感知 :UE需要具备切片感知能力,了解不同切片的服务特性,这进一步强化了用户发起的必要性

6. 资源隔离 :不同切片间资源隔离,网络侧更难预测特定切片的资源状态,增加了网络侧发起连接的技术难度

Q4: 为什么网络可以发起专载建立,但不能发起PDN连接?

A: 这一差异有深刻的技术和商业原因:

1. 依赖关系 :专载依赖于已存在的PDN连接,不需要重新分配IP地址和建立端到端连接

2. 状态一致性 :PDN连接建立时UE必须处于特定状态,而专载建立时UE已处于CONNECTED状态

3. 资源效率 :专载通常用于优化特定业务的QoS,是对现有资源的优化分配,而非新增资源消耗

4. 用户意愿推定 :用户已主动建立PDN连接,可以推定用户有使用数据服务的意愿

5. 计费透明度 :专载通常不改变基本计费模式,主要影响服务质量而非是否提供服务

6. 协议设计 :3GPP协议专门设计了网络侧发起专载的流程,但未设计网络侧发起PDN连接的流程

八、总结

PDN连接只能由UE发起而非网络侧发起,这一设计既有技术上的合理性,也体现了对用户权益的保护。这一原则在移动通信技术演进过程

中始终保持一致,从2G的PDP上下文到5G的PDU会话,尽管技术实现有所不同,但基本原则未变。

网络侧虽不能主动建立PDN连接,但可通过专载等机制在现有连接上提供差异化服务,优化用户体验。这种平衡既保障了用户的选择权,又

为网络优化留下了空间,是移动通信系统中一个经过深思熟虑的设计决策。

从技术角度看,PDN连接建立涉及复杂的状态管理、安全机制、IP配置和资源分配,这些过程都需要UE的主动参与。从商业和监管角度

看,用户发起原则保护了用户的选择权和隐私权,避免了"强制消费"的问题。

随着5G网络的广泛部署和6G技术的研发,我们可能会看到更智能、更灵活的连接管理机制,但"用户主导"的核心原则可能会继续保持,成为

移动通信技术发展的一条不变准则。
