如何从log消息里区分5G离线计费和在线计费？

Charging Data Request Initial/Update/Termination消息。

如下面两个图。

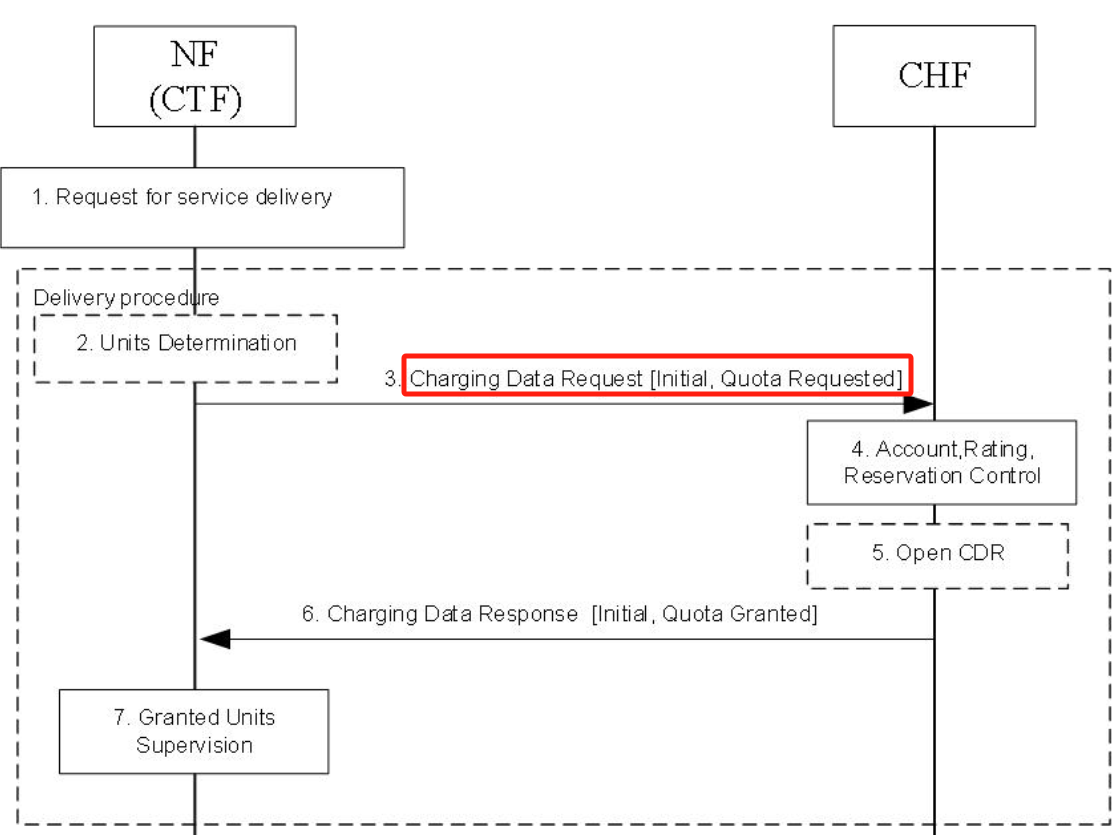

图1：在线计费5.3.2.3 Session based charging

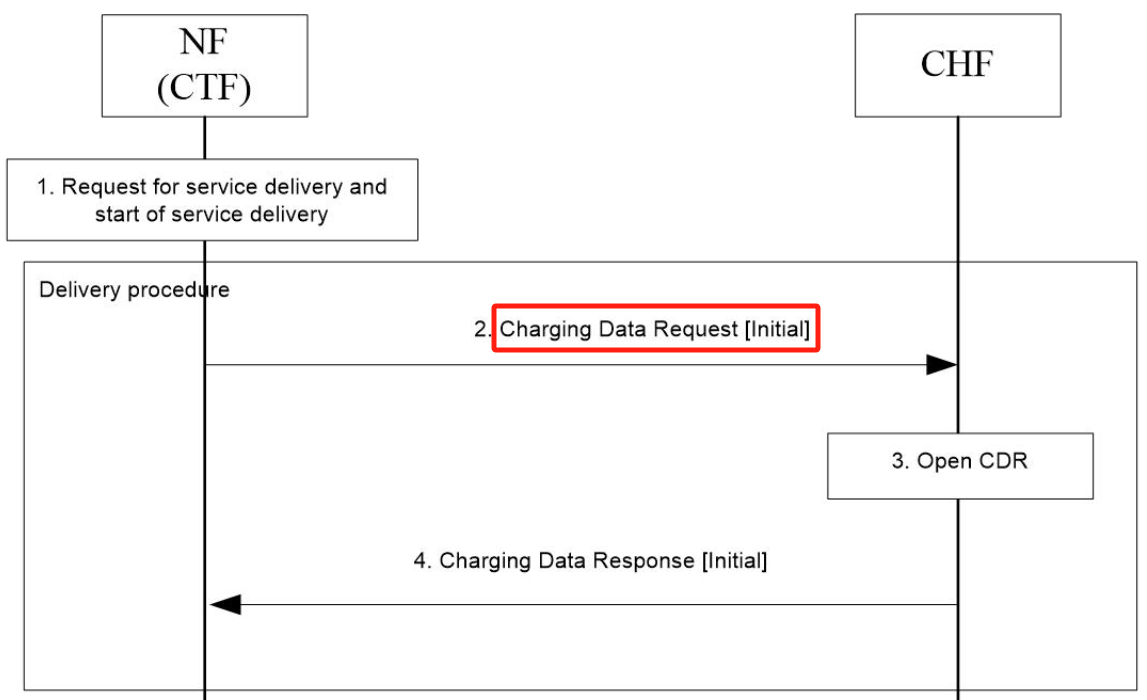

图2：离线计费5.1.2.2.2 Session based charging

由于看文档时，两个都是用的CDR-initial消息。那就很容易搞糊涂。

但是。。。

你在wireshark log里看到的可不是CDR消息，log里看到的是HTTP的方法。

也就是需要把计费架构里的CDR消息映射到CHF的服务。

Q2：怎么把计费架构消息CDR映射到CHF的服务？

A2：CHF服务在32291里定义。

在线（融合）计费采用Nchf_ConvergedCharging service。

而离线计费同样也可以采用Nchf_ConvergedCharging service。

都是采用POST/201组合。

也就是说，无论是在线还是离线的CDR消息，在wireshak里看到的都是post/201组合。

这就意味着根据http方法和响应码是无法区分在线和离线的。

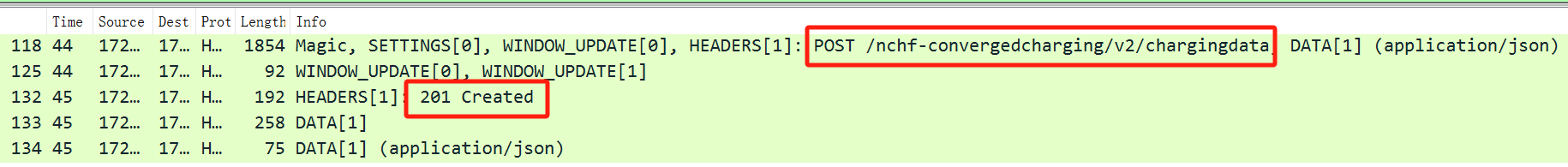

不论在线计费、离线计费的log都如下图所示：

Q3：那在log里如何区分在线和离线计费消息呢？

A3：所以靠消息是区分不出来的，只能靠参数。

可以根据两个参数来区分。

区分方法1：根据Requested Unit参数区分。

这个参数只有在融合计费中存在，离线计费不适用。

简单说如果在log中看到了该参数，就是融合计费，没有就是离线计费。

该参数用于请求quota。

这个规范的依据是32255的6.1.1.2 Charging Data Request message

这一节是专门讲CDR消息的，既可用于在线，也可用于离线计费。

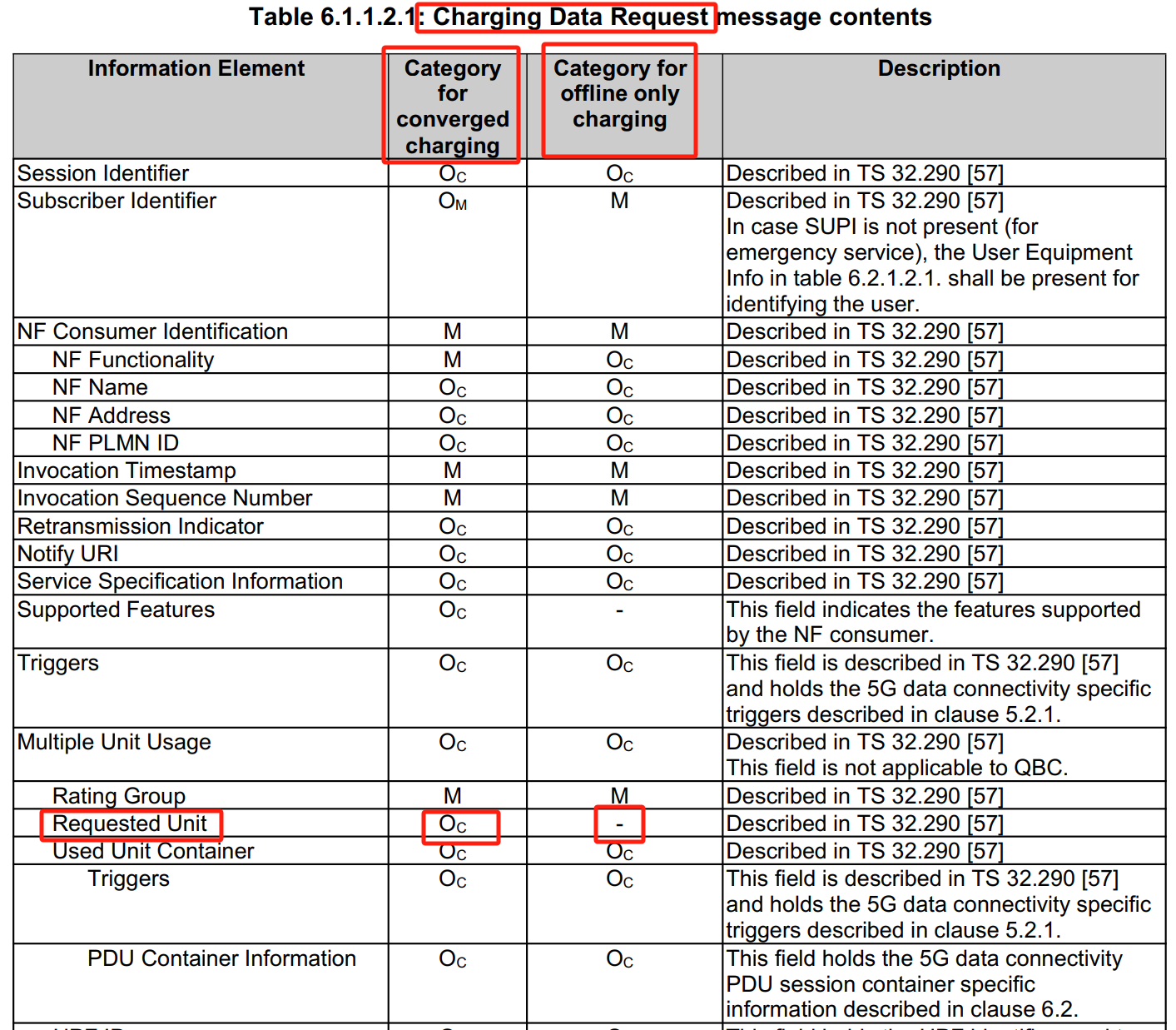

然后该节有个表Table 6.1.1.2.1: Charging Data Request message contents。

详细说明了哪些参数用于在线、哪些参数用于离线。

第2列是用于在线（融合）计费的参数、第3列是用于离线计费的参数。

可以看到Requested Unit第2列取值是Oc，代表条件必选参数。而第3列取值是-代表不适用。

因此，就是说这个参数就是在线计费专用的。具体参数定义在32290。

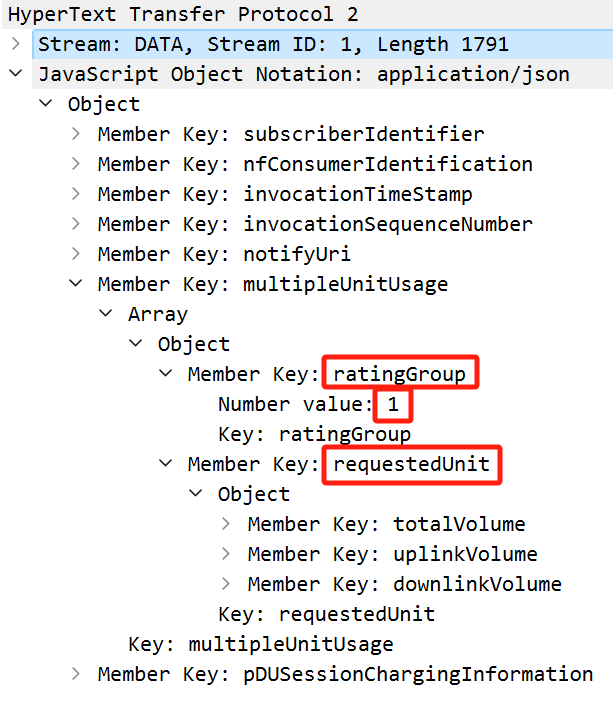

这里，放一个log，关于融合计费的Requested Unit参数，长啥样？如下图所示。

和quota相关的参数还有：

当用户采用离线计费时，与在线计费即有配额管理的消息中携带的信元差异如下：

- Nchf_ConvergedCharging_Create Request消息中不包含requestedUnit等配额管理相关信元。

- Nchf_ConvergedCharging_Create Response消息中不包含grantedUnit、timeQuotaThreshold、

volumeQuotaThreshold、unitQuotaThreshold等配额管理相关信元，triggerType不包含配额管理相关

Trigger（比如QUOTA_THRESHOLD和QUOTA_EXHAUSTED）。

- PFCP Session Modification Request消息中的Create URR不包含Volume Quota、Time Quota、Event

Quota等配额管理相关信元。

区分方法2：根据"chargingCharacteristics即CC参数区分。

CC值来区分。运营商规范有明确定义，哪个CC是离线计费，哪个CC是在线计费。

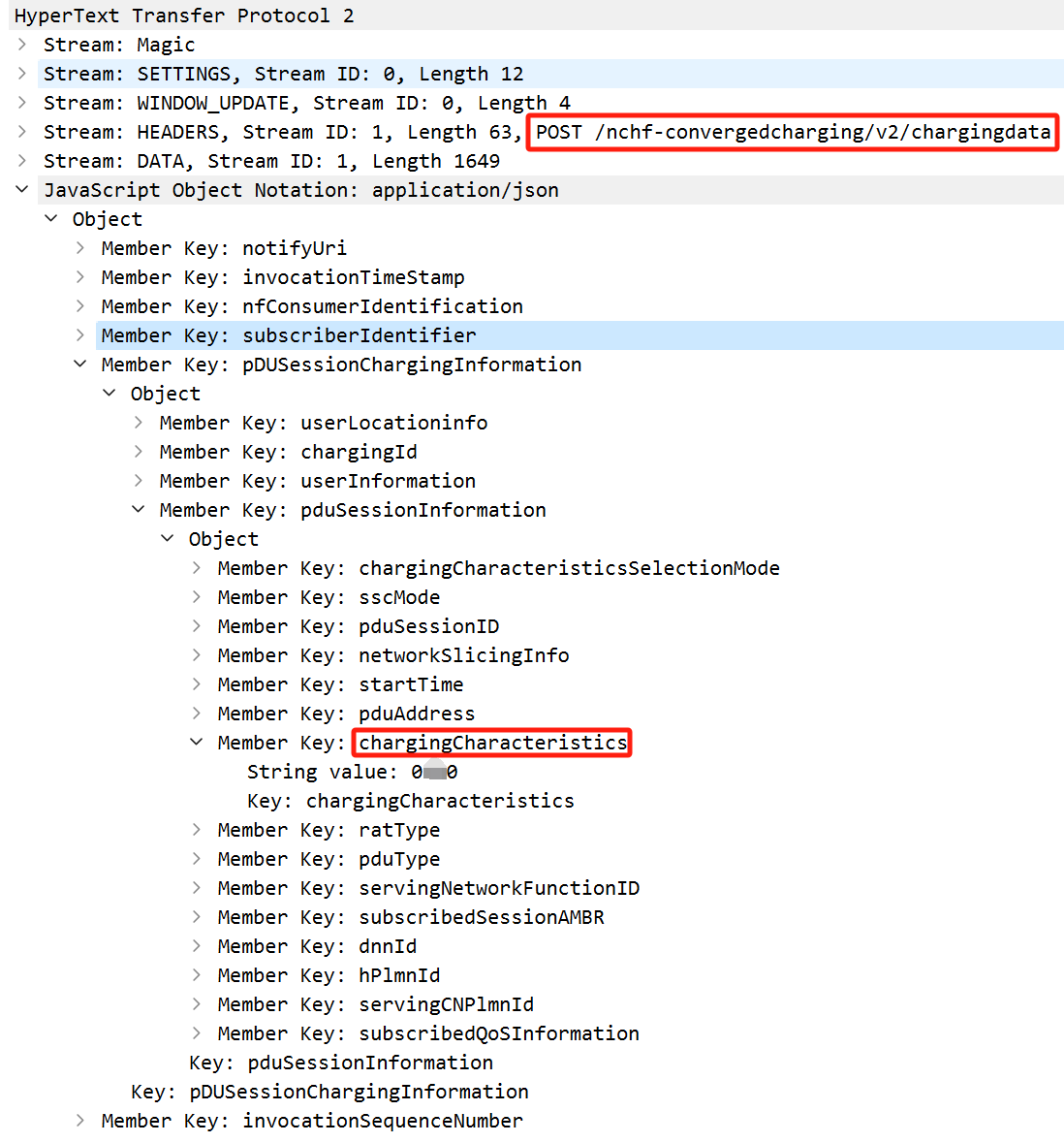

具体看运营商规划。CC值log如下：

如图所示，通常取值是0X00。这个X就看运营商规划。

等于某数时是在线计费，等于另外一个数是是离线计费。
