什么是VPDN业务？为啥VPDN漫游需要插入I-SMF？

2 为啥VPDN漫游需要插入I-SMF？

原因分析：

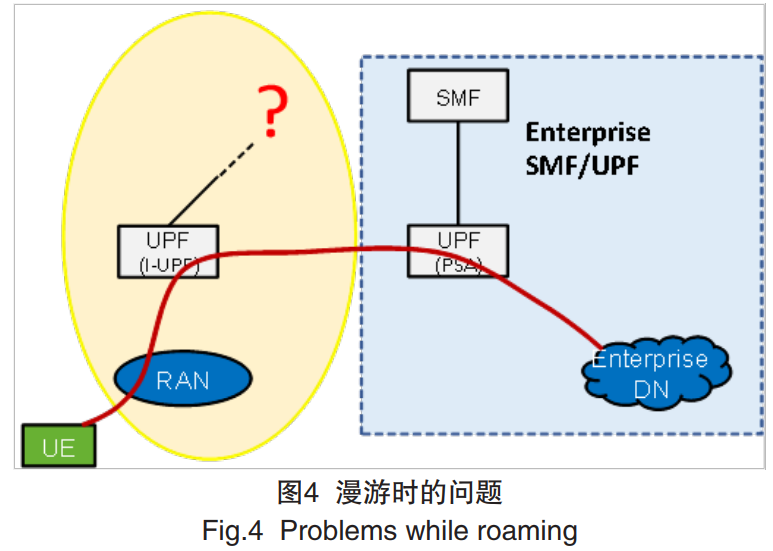

(1) 对于5G SA VPDN业务，只有特定区域UPF可访问对应业务，当用户跨区域漫游时怎么访问？如图4所

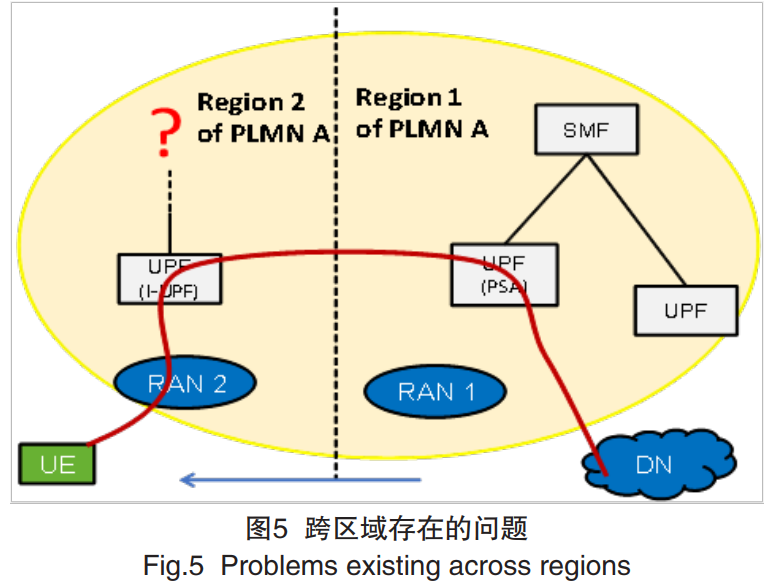

(2) 不同区域的UPF和RAN无法跨区域互通，SMF无法跨区域管理UPF，用户在初始区域接入后，跨区域

移动至目的区域，初始区域的SMF无法控制目的区域的UPF。用户业务如何持续？如图5所示。

3 解决方案

为解决VPDN业务跨区域漫游场景，3GPP提出了I-SMF（Intermediate SMF，中间SMF，下同）的

概念：当用户在其他区域接入时，为用户插入I-SMF（基于TAI/切片），由接入区域的I-SMF控制I-UPF

（IntermediateUPF，下同）为用户提供服务；用户跨区域移动至目的区域，在目的区域同时插入I-

SMF，

由I-SMF控制目的区域的I-UPF继续服务用户，解决了VPDN业务跨区域漫游问题。

I-SMF具体分两个场景：

(1)通用业务场景下的跨区域漫游架构。I-SMF/I-UPF仅做桥接；I-SMF与SMF之间使用N16a接口对

接；I-UPF与UPF之间使用N9接口对接。

(2)ULCL/BP场景下的跨区域漫游架构。I-SMF下插入ULCL+PSA2UPF部分业务流量在拜访地卸载。

4 4G/5GSAVPDN跨区域漫游解决方案

对比4G VPDN用户在RegionA激活，携带的APN仅RegionB部署的PGW支持。MME基于用户激活请

求所在TAI选择SGW，APN选择PGW，基于优选合一的原则，无法选择到合一的SPGW，最终选择了

Region

A的SGW和RegionB的PGW解决漫游问题。5G SA VPDN用户在RegionA激活，携带的S-NSSAI/DNN

仅RegionB部署的SMF支持。AMF基于用户激活请求的DNN/S-NSSAI/TAI发现SMF，发现结果中的SMF

仅满足DNN/S-NSSAI要求，AMF将其作为A-SMF，同时再基于S-NSSAI/TAI发现SMF，将发现的SMF用

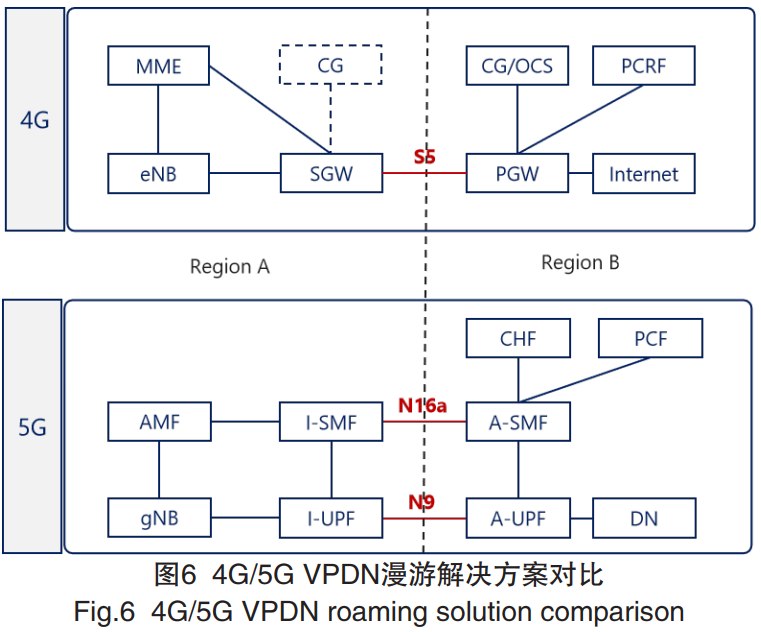

作I-SMF解决漫游问题，如图6所示。

从以上可以看出：

(1)SGW是4G网络中的用户锚点，无论是否漫游，都存在该角色；5G的I-SMF仅为互通桥接，非必选。

(2)I-SMF作为N11和NAS信令锚点，架构上和SP分离场景的SGW的作用类似，演进相对平滑。

(3)单用户多会话场景，SGW作为用户锚点，不支持改变；I-SMF无此限制。

5 具体应用案例

5.1 用户需求

客户使用2C号码，既可以访问2C业务（个人使用），也可以访问2B业务（工作使用）。业务实现方

式是：2C号码同时签约公用DNN和专用DNN,客户通过更换DNN,来访问不同的网络。

5.2 解决方案

非漫游方案本文不再赘述，用户漫游方案如下：

（1）用户LBO激活后移动至其他区域：

- 当前会话无I-SMF，拜访区域AMF从原AMF获取SMF信息后，确认锚点SMF无法覆盖用户接入位置，

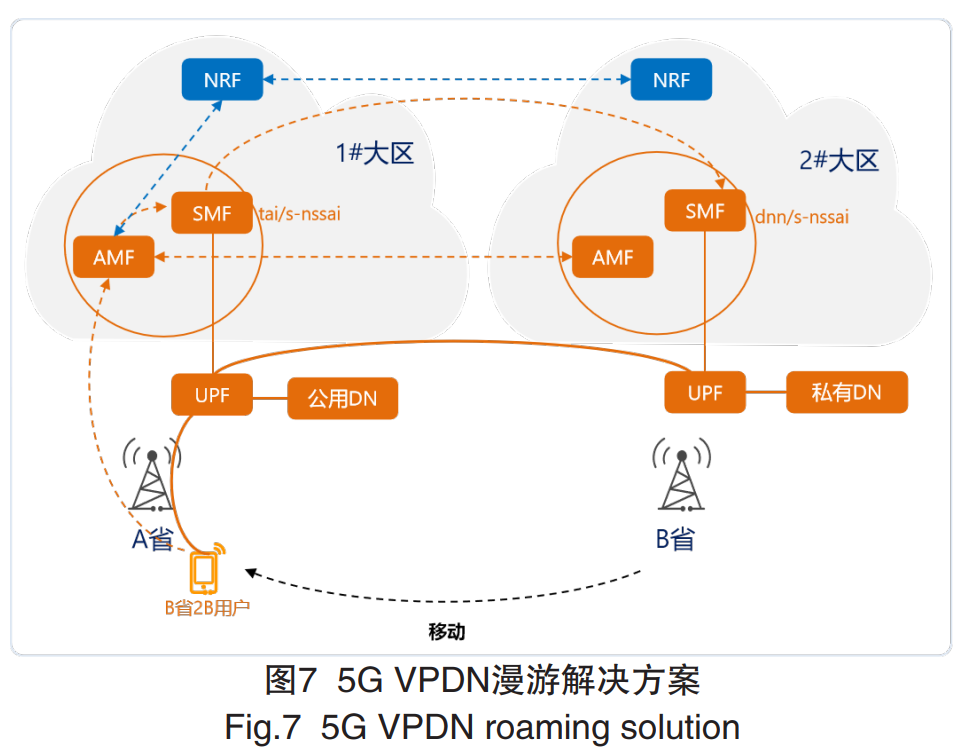

AMF基于S-NSSAI/TAI选择拜访区域的SMF作为I-SMF插入，如图7所示。

(2)用户已经插入I-SMF后移动至其他区域：

- 当前会话有I-SMF，当前区域AMF从原AMF获取锚点SMF和I-SMF信息后，确认二者均无法覆盖用户接

置，AMF基于S-NSSAI/TAI选择当前区域的SMF作为I-SMF，替换当前会话的I-SMF。

(3)用户已经插入I-SMF后移动回接入区域（2C）/归属区域（2B）：

- 当前会话有I-SMF，移动回归属区域，归属区域AMF从原AMF获取锚点SMF信息后，确认移动后锚点

SMF可以覆盖用户接入位置，AMF删除当前会话的I-SMF。

来源：《5G SA VPDN漫游应用》，

作者：崔向伟 姜明 朱大鹏
