N4接口中，如何区分哪个是上行PDR，哪个是下行PDR？
来自知识星球
N4接⼝中，如何区分哪个是上⾏PDR，哪个是下⾏PDR？
Q：问题是这样的，在5G的PDU会话建立流程中，SMF会给UPF发N4会话建立请求，并且下发一对
PDR，其中一个是用于上行的数据报文分类，一个是用于下行的数据报文分类。那哪个PDR是上行，哪
个是下行的PDR呢？

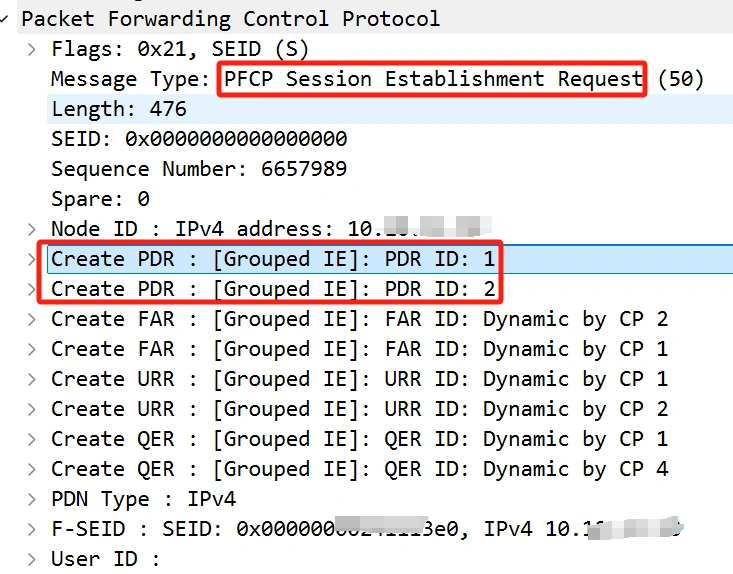

比如说这个图里的PDR=1是上行，还是PDR=2是上行呢？
为了简化，假设拓扑图里没有I-UPF，没有N9接口。
用户面就是UE---gNB---UPF---DN网络。
这个PDR是给UPF来用的。
答案就是检查PDR里的PDI参数以及是否需要移除GTP头。
上行PDR重点检查：
1）PDI
• Source Interface的取值，如果是Access，就是上行。
• Network Instance的取值，这个麻烦一点，要到UPF里去对配置，UPF里会配置一个同名的Network
Instance Name，再结合规划表来判断。
2）有没有Outer Header Removal头，如果有，那就是上行PDR。因为站在UPF的角度，从上行方向
（N3接口）来看的话，肯定是有GTP-U的头的，需要移除后，才能根据PDI进行解析。

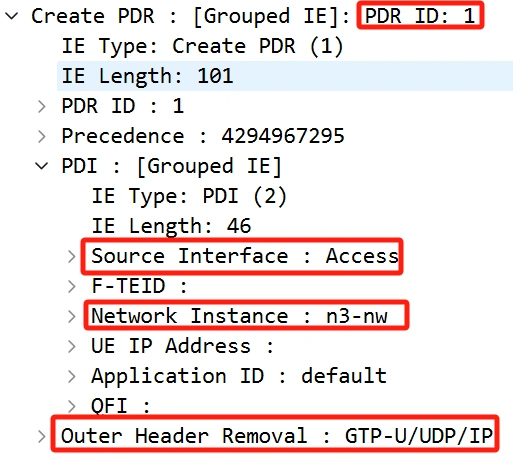

例如下面这个就是一个上行的PDR：
下行的PDR重点检查：
1）PDI参数里Source Interface的取值是否为Core，这个代表下行。
2）一定不会有Outer Header Removal头。因为UPF下行是站在N6接口来看，这个接口收到的包是不会
有GTP头的，因此做包检测分类时不需要移除。
例如下面这个就是一个下行的PDR：
